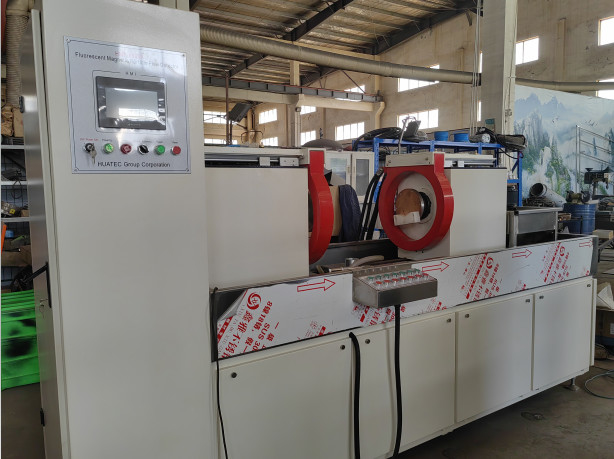

Floresan manyetik parçacık hatası tespit makinesiHMP-6000A
Çalışma prensibi
Manyetik parçacık kusur tespiti, iş parçasının kusurunda manyetik sızıntı alanı ve manyetik toz arasındaki etkileşimi kullanır.Çelik ürünlerinin yüzey ve yüzeye yakın kusurları arasındaki farkı (yarıklar gibi) kullananMagnetizasyondan sonra, bu malzemelerin aralıklı olmayanında manyetik alan bozulur.manyetik akış sızıntısının bir parçasını oluşturan ve manyetik sızıntıyı oluşturan bir alanBöylece manyetik tozun oluşması için manyetik tozun oluşması - uygun aydınlatma koşullarında, eksikliğin yerini ve şeklini gösteren manyetik işaretler.
Uygulama
Floresan manyetik parçacık hatası tespit makinesi, ferromanyetik iş parçacıklarının yüzeyini ve yüzeyinin yakınını (boltlar, iğneler, kabuklar, dişliler, dişli halkaları, kranı vb.) tespit etmek için kullanılır.) sahtecilik nedeniyle, söndürme, öğütme, çatlak ve slag dahil edilmesinden kaynaklanan yorgunluk ve diğer küçük kusurlar.
Teknik parametreler
Bulma aralığı: çapı (φ400mm), uzunluğu 1000mm
Bulma yöntemi: Floresan veya floresan olmayan manyetik parçacık tespiti
Mıknatıslama modu: çevresel, uzunlamalı, kompozit mıknatıslama
Elektrot mesafesi: 0~1000mm ( ayarlanabilir)
Bağlama modu: Pnömatik bağlama
Manyetik akım: 0~6000A
Mıknatıs dışı etkisi:5 А/cm
Algılama duyarlılığı: A1 standart test filmi (15/50) açıkça gösterilmiştir.
Güç kaynağı: üç fazlı 5 telli AC 380V 50Hz
| Test parametreleri |
| Mevcut Adı |
AC |
| Çevresel manyetik akım ((A) |
5500 |
| Boylamlı manyetizasyon yöntemi |
Elektromanyetik boyunduruk, elektrot kutusunun içinde bulunan sarmal |
| Boylamlı manyetizasyon akımı (A) |
50 TL |
| Max.coil diameter ((mm) |
500 |
| En fazla kutup mesafesi ((mm) |
1000 |
| Kontrol |
Kılavuz |
| Operasyon arayüzü ((*) |
Dokunmatik ekran |
| Sıkıştırıcı (((*) |
Pnömatik |
| Hareketli elektrot kafası |
2PCS |
| Döner mod |
Elektrikli |
| AC manyetizasyon yöntemi |
Çevre manyetizasyonu, boylam manyetizasyonu, bileşik manyetizasyon |
| AC demanyetizasyon yöntemi |
Otomatik zayıflatma manyetikleştirme |
| Serpilme süresi |
el yazması |
| Mıknatıslaşma süresi |
Her seferinde |
| Rotasyonel gözlem süresi |
Çember |
| Mıknatıssızlanma süresi |
Her seferinde |
| yakalama kutusu |
Hacim 40L; rulo, karıştırma fonksiyonu ile donatılmıştır, |
| Paslanmaz çelik filtresi, yağ ve su için çift kullanım |
| Beyaz ışık aydınlatımı |
1000 lx |
| Mevcut ölçüm hatası |
≤ ± 10% |
| Hava kaynağı |
0,08-0,1MRa |
| Güç |
Üç fazlı beş tel, 380V ± 10%, 50Hz |
| Toplam boyut ((mm) |
Uzunluk:2500 |
| Genişliği: 800mm (karanlık odaya gerek yok) |
Uygulama standardı
Manyetik parçacık hatası tespit makinesi: GB/ T8290-2011
Manyetik parçacık denetimi için gözlem koşulları: GB/T 5097-2020/ ISO 3059:2012
Amerikan Malzeme ve Deneme Derneği: Manyetik Parçacık Deneme Yöntemi ASTM E1444-01
Avrupa Birliği, uluslararası standart: DIN EN ISO 9934-2-2003
Standart yapılandırma
1 nükleer maddeler için bir ana makine
Manyetik süspansiyon püskürtme geri kazanım sistemi 1 set
Bir Gauss metre
1 manyetik süspansiyon konsantrasyon ölçüm tüpü
