Bakır üzerine teneke kaplama galvanizli katman çok fonksiyonel kaplama kalınlığı ölçer

Bakır galvanize katmanlı çok fonksiyonel kaplama kalınlık ölçerine teneke kaplama

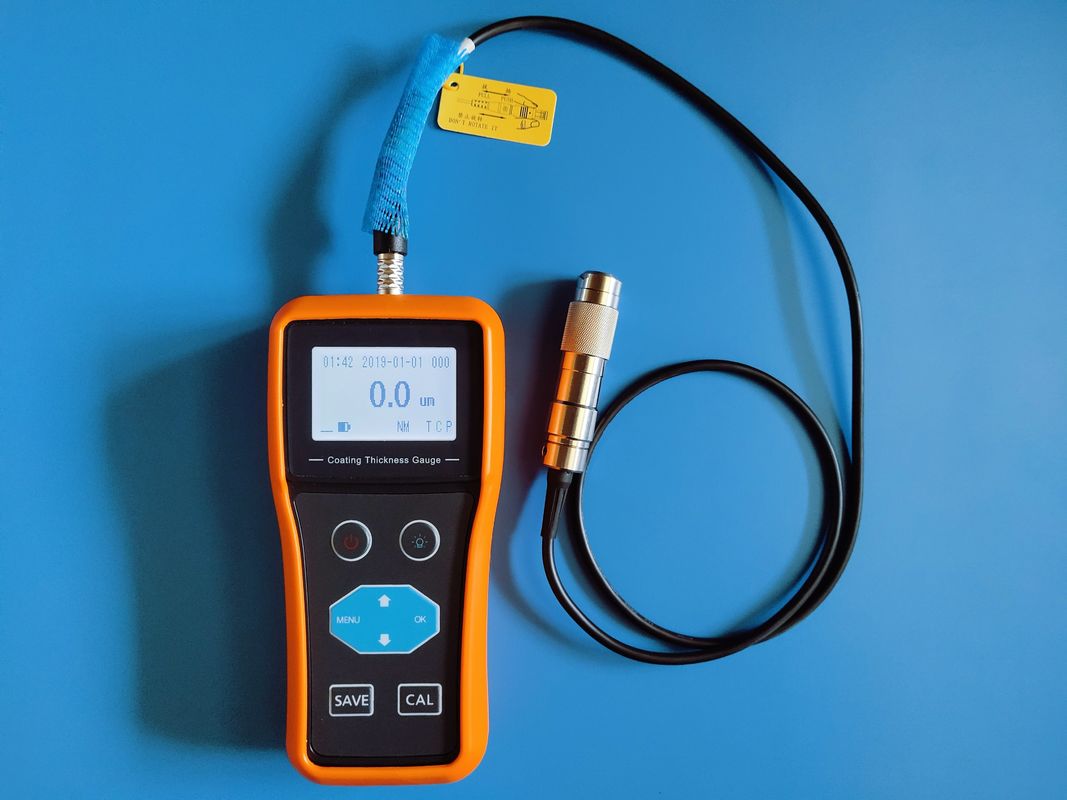

TG-6105, manyetik ve girdap akımı taşınabilir kaplama kalınlığı ölçer.alaşımlı ve sert manyetik çelik, vb.), manyetik kaplama kalınlığı (zink, alüminyum, krom, bakır, kauçuk, boya vb.) ve manyetik olmayan metal substratlar (bakır, alüminyum, zinc, teneke vb.)İletici katman kalınlığında (kaşın gibi), boya, plastik, anodik oksidasyon filmi vb.),

NM:Sonda tipi, T:Bakır üzerine teneke kaplama, C:Gerçek zamanlı sıcaklık telafi,P: tek ölçüm

Uygulama:

Laboratuvarda kullanılabilir, mühendislik alanında da kullanılabilir, üretim, metal işleme endüstrisi, kimyasal endüstrisi, emtia denetimi ve diğer test alanlarında yaygın olarak kullanılır,malzeme koruma profesyonel gerekli araçtır.

Standart:

• GB/T 4956 -- 2003 Manyetik substratlar üzerindeki manyetik olmayan kaplamaların kaplama kalınlığının ölçümü - Manyetik yöntem
• GB/T 4957 -- 2003 Magnetik olmayan matris metallerinde devrimsel akım yöntemi ile iletken olmayan kaplamaların kaplama kalınlığının ölçümü
• JJG 818 -- 2018 Manyetik ve girdap akımı tipi kaplama kalınlığı ölçüm cihazı
• JB/T 8393 -- 1996 Manyetik ve girdap akımı tipi kaplama kalınlığı ölçüm cihazı
• GB/T 15675-2008 Sürekli elektrogalvanize, çinko-nikel alaşımı kaplı çelik levha ve çelik şeridi
• GB/T 2518-2008 Sürekli sıcak dip galvanizli çelik levha ve çelik şeridi

Özellikleri:

• Yüksek hassasiyetli örnekleme çipi ve gelişmiş gerçek zamanlı sıcaklık telafi teknolojisi ile özel kalibrasyon modelini benimser, tam ölçüm aralığını elde edebilir,ve 20um'un altındaki ultra ince galvanik kaplama ve oksit tabakasının kalınlığını doğru bir şekilde ölçebilir
• aynı anda galvanizli katman kalınlığı ve birim ağırlığı (gram versiyonu) ölçülebilir
• Çeşitli prob özelliklerini destekler, sondun kullanım ömrünü etkili bir şekilde uzattığından, sondun giyimden sonra ana enstrümanla yeniden eşleştirilebilir
• Yüksek hassasiyetli tek nokta ölçümü, tarama ölçümü, birim ağırlık ölçümü (gram ağırlığı sürümü TG-6105P), fark ölçümü, ortalama ölçüm ve diğer ölçüm modlarına sahiptir.
• sıfır nokta kalibrasyonuna, bir nokta kalibrasyonuna, iki nokta kalibrasyonuna ve temel kalibrasyon işlevlerine sahiptir, sistem hatasını otomatik olarak düzeltebilir
• veri depolama fonksiyonuna sahiptir ve istatistiksel analiz için kaydedilen verilere gruplanabilir
• otomatik zümlü alarm aralığının ötesinde, kalınlık değerinin üst ve alt sınırlarını ayarlayabilir
• Çaplama durumunu anlatan bağlantı fonksiyonu ile, ölçüm durumunu sezgisel olarak anlamak
• kalınlık değeri, bağlantı durumu, elektrik miktarı bilgileri, test süresi, depolama durumu vb. dahil olmak üzere zengin bilgi görüntüler.
• Yerleşik Bluetooth modülü (eleştirel Bluetooth sürümü) ve Mini-USB arayüzü, isteğe bağlı Bluetooth yazıcısı,ve kablolu ve kablosuz veri aktarımı için PC veya akıllı terminal cihazlarla iletişim kurabilir
• Gerçek zamanlı çevrimiçi ölçümü, talimat kontrolünü ( talimat sürümü) destekler, ana yazılım yükseltilebilir
• RS232, RS485 iletişim arayüzü ile donatılabilir, on line model için isteğe bağlı
• kalınlık ölçüm modülü ve kalınlık ölçüm sensörü özelleştirilebilir

Teknik parametreler:

TG-6105 serisi sonda kılavuzu

Sonda tipi		F sondası (Manyetik indüksiyon)						N sondası(Tırnaklı akıntı)
Kullanımı		Manyetik metal substrat üzerindeki manyetik olmayan kaplama						Manyetik olmayan metal substrat üzerindeki iletken olmayan kaplama
Sonda tipi		FM	FL	Döviz	FT	FS	FH	NM	NL
Ölçüm aralığı ((μm)		0 ~ 1500	0 ~ 3000	0~10000	0 ~ 1500	0 ~ 500	0 ~ 3000	0 ~ 1500	0 ~ 3000
Ölçüm doğruluğu ((μm)	Temel kalibrasyon	±(0,5+1% H)	±(1+2% H)	±(1+3% H)	±(1+1% H)	±(0,5+1% H)	±(1+2% H)	±(0,5+1% H)	±(1+2% H)
	Sıfır Noktası Kalibrasyonu	±(1+2% H)	±(1+3% H)	±(2+5% H)	±(1+2% H)	±(1+2% H)	±(1+3% H)	±(1+2% H)	±(1+3% H)
Min. Kavis yarıçapı		1.5 mm konveks	1.5 mm konveks	10 mm konveks	1.5 mm konveks	1 mm konveks	1.5 mm konveks	3mm konveks	6 mm konveks
Min. Alan Yarıçapı		Φ7mm	Φ7mm	Φ40mm	Φ7 mm	Φ3mm	Φ7mm	Φ5mm	Φ7mm
Plakın Kritik Kalınlığı		0.5mm	0.5mm	2 mm	0.5 mm	0.2 mm	0.5 mm	0.3 mm	1 mm
Sıcaklık ((°C)		0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 300	0 ~ 50	0 ~ 50
Ölçüm yönü
Ortak Uygulama Alanı		Standart sonda   Geleneksel kaplama boya katmanı, vb.	Daha kalın sond boya tabakası, sprey kaplama vb.	Ultra kalın prob korozyon karşıtı katman,   Yangın koruma katmanı vb.	Doğru açı sondası ile borunun içindeki dar alan	Küçük prob, küçük iş parçası, bağlayıcı, vb.	Yüksek sıcaklık sonda 300 °C yüksek sıcaklığa dayanabilir	Standart sond oksit tabakası, sprey kaplama,   Bakırla kaplanmış teneke, kromla kaplanmış	Daha kalın sond kaplama, boya kaplama vb.

TG-6105 serisi model rehberi

Not: On line model için RS232/485 ve diğer iletişim portu isteğe bağlıdır
