Vakum Kutusu kaynak sızıntı tespit sistemi Yükseltmek kaynak süreci

Vakum kutusu kaynak kaçağı tespit sistemi

2. Teknik Parametre

1. Ürün tanıtımı

Vakum kutusu sızıntı tespiti, tank tabanı kaynağının ve basınçlı kabın kaynak sızıntısının tespiti gibi yaygın olarak kullanılan bir yöntemdir. Şu anda piyasadaki Vakum kutusunun geometrik boyutu kabaca şöyledir: genişlik yaklaşık 200 mm, uzunluk yaklaşık 600 mm, yükseklik yaklaşık 300 mm ve ağırlık 5 kg ila 10 kg arasındadır. Kullanım yöntemi, Vakum kutusunu tespit edilecek pozisyonda tutturmaktır; denetçi, Vakum kutusunun kenarı ile test edilen nesne arasındaki contanın sağlam olduğundan emin olmak için Vakum kutusuna belirli bir basınç uygulamak üzere çömelir ve ardından vakum pompası kutu içindeki vakum derecesi standartta belirtilen negatif basınç değerine ulaştığında kutunun içini vakumlar. Vakum kutusunun şeffaf penceresinden tespit edilen pozisyonda sızıntı olup olmadığını kontrol edebilirsiniz. Tespit tamamlandıktan sonra giriş valfini açarak kutunun içini havayla doldurun. Kutudaki negatif basınç sıfıra ulaştıktan sonra denetçi, Vakum kutusunu algılama için bir sonraki algılama konumuna taşıyabilir.

Vakum kutusunun kutusu belirli bir ağırlığa sahip olduğundan, test edilen kaynak sayısı birkaç bin metre uzunluğundaki kaynak gibi büyükse, denetçiler binlerce kez çömelecek ve ayağa kalkacak ve Vakum kutusunu bir süre hareket ettirecektir. uzun süre müfettişler aynı zamanda çok fazla fiziksel güç harcayacaklar; Konum algılamanın tamamlanması nedeniyle, algılama personelinin çömelme, baskı yapma, ayağa kalkma, hareket etme gibi tekrarlanan eylemleri yapması gerekir, bu nedenle çok fazla zaman alacaktır, verimlilik çok düşüktür; Buna ek olarak, eğer conta sıkı değilse, müfettişler çok fazla çaba harcamak zorunda kalacak, hatta diz çökerek Vakum kutusuna baskı uygulayacak ve bazen eski kıyafetler veya su ve diğer eşyalarla lekelenmiş eski bezler kullanacaklardır. Aynı zamanda zaman alıcı ve emek yoğun bir işlem olan sızdırmazlığın sağlanması.

Büyük köşe kaynaklarında sızıntı tespiti daha zordur. Vakum kutusu ile tank duvarı ve tankın tabanı arasında iyi bir sızdırmazlık sağlamak için denetçinin Vakum kutusu üzerine hem dikey hem de yatay yönde büyük bir kuvvet uygulaması gerekir. Ancak denetçinin yüzü yüksek bir duvara dönük olduğundan ve algılama konumu çok alçak bir köşede olduğundan denetçi bu konumda Vakum kutusunu tutmaz veya kavramaz. Bu onları çok güçlü kılar, dolayısıyla odanın kenarlarını kapatmak için çok fazla zaman ve çaba harcanır.

Yukarıdaki sorunları çözmek için firmamız, tank tabanındaki kaynak dikişi sızıntısının tespitini daha kolay ve verimli hale getiren iki çeşit kaynak dikişi sızıntısı tespit kutusu geliştirmiştir.

2. Düz kaynaklı Vakum kutusunun özellikleri

1) Alt kısım bir yürüme tekerleği ile monte edilmiştir ve yay, yürüme tekerleğinin üzerindedir. Vakum pompalanmadığı durumlarda vakum kutusunun alt kısmında bulunan sızdırmazlık süngerinin yerden yaklaşık 10 mm yükseklikte olması sağlanır. Muayene personeli, kaldırmak ve aşağı doğru eğilmek için eğilmeden Vakum kutusunu kolayca itebilir ve işlem rahat ve doğrudan ayaklarla eğilmek için hızlıdır.

2) Sızıntı tespitinde denetçi Vakum kutusunun üzerinde durur ve sızdırmazlık amacına ulaşmak için denetçinin sızdırmazlık süngerini deforme etme konusunda kendi yer çekimine güvenir. Sızdırmazlık hızı hızlıdır ve verimlilik yüksektir ve sızıntı tespitinin bir noktada tamamlanması yalnızca 20 saniye sürer.

3) Vakum kutusu, Vakum kutusunu yürümeye itmek için kullanılabilecek bir yardımcı çubukla donatılmıştır; Aynı zamanda muayene personelinin güvenliğini sağlamak amacıyla muayene personelinin Vakum kutusu üzerinde durduğunda kol dayanağıdır; Kol dayanağı ayrıca bir hava giriş valfi ile donatılmıştır ve algılama personeli, belini çırpmaya gerek kalmadan gerçek Vakum kutusunun basınç tahliye işini tamamlayabilir

4) Vakum ölçer ve emniyet valfi kutunun üzerine monte edilmiştir. Vakum ayarlanan değere ulaştığında, emniyet valfi vakum kutusundaki vakumu ayarlanan sabit değerde tutmak için atlayacak, böylece vakum pompasını sık sık kapatmaya gerek kalmayacak, zamandan tasarruf edilecek ve inceleme hızı artırılacaktır.

5) Vakum kutusunu kullanarak, dedektör sızıntı tespit işini yalnızca dik konumda tamamlayabilir, bu da dedektörün emek yoğunluğunu, özellikle de belin emek yoğunluğunu büyük ölçüde azaltır.

düz kaynak Vakum kutusunun diyagramıHV1800F-LED

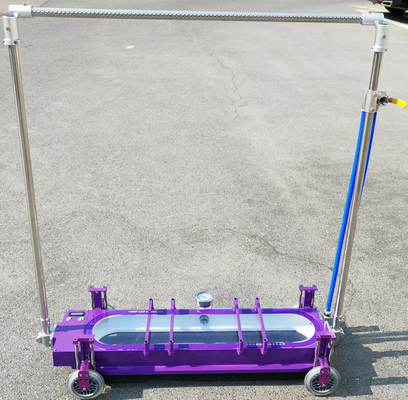

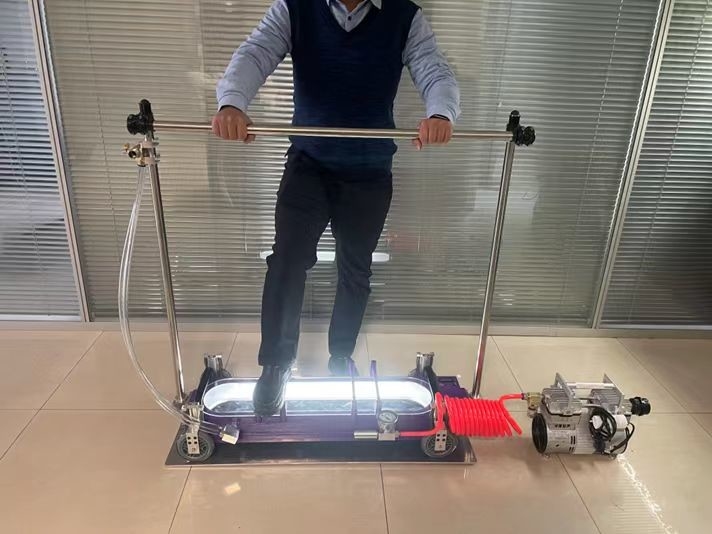

Düz kaynak Vakum kutusunun gerçek fotoğrafıHV1800F-LED

3. Fileto kaynak vakum kutusunun özellikleri

1) Yan tarafta, Vakum kutusunu yürümeye itebilecek bir yürüme tekerleği bulunur; Kılavuz rayının her iki tarafına monte edilmiş kenar yapışkan sızdırmazlık süngeri, kılavuz rayının her iki tarafı da bir mikro itme çubuğu motoruna (19 kg'lık tek motor itme gücü) ve bir elektromıknatısa (80 kg'lık tek emiş) monte edilmiştir.

2) Enerji verildiğinde, kuvvet uygulamak için sabit bir nokta olarak tank duvarına adsorbe edilir; bu, itme çubuğu motorunun bir ucunun tank duvarına sabitlenmesine eşdeğerdir. Muayene sırasında itme çubuğu motoru, Vakum kutusunu tank duvarına doğru hareket edecek şekilde itecek, böylece Vakum kutusunun sızdırmazlığını sağlamak için sızdırmazlık süngerini sıkıştıracaktır.

3) Boş kutu kullanıldığında sızdırmazlık hızı hızlıdır, verimlilik yüksektir ve bir noktanın sızıntı tespiti yalnızca yaklaşık 20 saniye sürer

4) Düz kaynaklı Vakum kutusuyla aynı şekilde, yardımcı çubuk, elektromıknatıs ve itme çubuğu motor kontrol anahtarına ek olarak bir hava emme valfi ile monte edilir, kutu, vakum derecesi olduğunda bir vakum ölçer ve emniyet valfi ile monte edilir. Ayarlanan değere ulaştığında emniyet valfi devreye girer, böylece vakum kutusundaki vakum derecesi ayarlanan sabit değerde tutulur, böylece vakum pompasını sık sık kapatmaya gerek kalmaz, zamandan tasarruf sağlanır ve inceleme hızı hızlandırılır.

Fileto kaynağının gerçek fotoğrafı Vakum kutusuHC1400-LED

Fileto kaynak kutusu itme çubuğu motorunun ve elektromıknatısın gerçek fotoğrafı

Vakum pompası

3. Teknik parametre gereksinimleri:

3.1 Vakum kutusuHV1800F-LEDbindirme ve alın kaynaklarını test etmek için

3.1.1 Vakum derecesi: 60kPa'dan az değil;

3.1.2 Kaynak tespit uzunluğu: 800 mm'den az değil;

3.1.3 Kaynak türlerini kontrol edin: tankın alt kısmındaki bindirme ve alın kaynakları;

3.1.4 Tank çapı gereklilikleri: tüm çaplardaki tanklara uygulanabilir;

★3.1.5 Çalışma modu: Denetim personeli tüm işlemi ayakta durarak tamamlayabilir;

★3.1.6 Aydınlatma sistemi: Vakum kutusunda LED aydınlatma sistemi;

3.1.7 Aydınlatma sistemi güç kaynağı: dahili 3Wh lityum pil, güç kaynağı süresi 16 saatten az değildir;

★3.1.8 Hareketli tekerlek: Vakum kutusu 4 hareketli tekerlekle birlikte gelir, yaylı 4 hareketli tekerlek kaldırılabilir, Vakum kutusunu yürümek için itebilir;

★3.1.9 yardımcı çubuk: Basınç tahliye vanası yardımcı çubuğa monte edilir ve algılama personeli normal durduklarında basınç tahliye vanasını değiştirebilir.

★3.1.10 Kenar sızdırmazlık malzemesi, yüksek yoğunluklu sünger

3.2 Vakum kutusuHC1400-LEDköşe kaynaklarını test etmek için

3.2.1 Vakum: 60kP'den az değil;

3.2.2 Kaynak tespit uzunluğu: 400 mm'den az değil;

3.2.3 Muayene kaynağı tipi: köşe kaynağı;

3.2.4 Tank çapı: ≥5m;

★3.2.5 Çalışma modu: Denetim personeli tüm işlemi ayakta durarak tamamlayabilir;

★3.2.6 Aydınlatma sistemi: Vakum kutusunda LED aydınlatma sistemi;

3.2.7 Aydınlatma sistemi güç kaynağı: dahili 3Wh lityum pil, güç kaynağı süresi 16 saatten az değildir;

★3.2.8 Hareketli tekerlek: Vakum kutusu 2 hareketli tekerlekle birlikte gelir, yaylı 2 hareketli tekerlek kaldırılabilir, Vakum kutusunu yürümek için itebilir;

★3.2.9 yardımcı çubuk: Basınç tahliye vanası yardımcı çubuğa monte edilmiştir ve algılama personeli normal durduklarında basınç tahliye vanasını değiştirebilir;

★3.2.10 Diğer yardımcı fonksiyonlar: Vakum kutusunun her iki tarafına 85 kg emme kuvvetine sahip iki elektromıknatıs ve 19 kg itme kuvvetine sahip iki itme çubuğu motoru monte edilmiştir.

★3.2.11 Kenar sızdırmazlık malzemesi, yüksek yoğunluklu sünger

3.3 Vakum Pompası

3.3.1 Gerilim: 220V 50/60Hz;

3.3.2 Tasarım basıncı: 92kPa;

3.3.3 Pompa tipi: fanlı elektrikli vakum pompası;

3.3.4 Akış hızı: 200L/dak;

3.3.5 Ağırlık: en fazla 10,5 kg;

3.3.6 Güç: 450w'den fazla değil.

3.3.7 Makine gürültüsü: ≤58db

4. Yapılandırma gereksinimleri

4.1 Vakum pompası: 1 adet

4.2 Bindirme ve alın kaynağı Vakum kutusu: 1 set

4.3 Köşe kaynak kutusu: 1 takım

4.4 Yumuşak hava borusu: 1 takım

4.5 Vakum pompası güç kaynağı pili: 1 adet

4.6 Kılavuz: 1 kopya;

4.7 Nakliye kutuları: 3 adet
