HG-5031L- Düşük frekanslı titreşim kalibrasyon sistemi

HG-5031L- Düşük frekanslı titreşim kalibrasyon sistemi
HG-5031L- Low Frequency Vibration Calibration System
HG-5031L- Düşük frekanslı titreşim kalibrasyon sistemi HG-5031L- Düşük frekanslı titreşim kalibrasyon sistemi

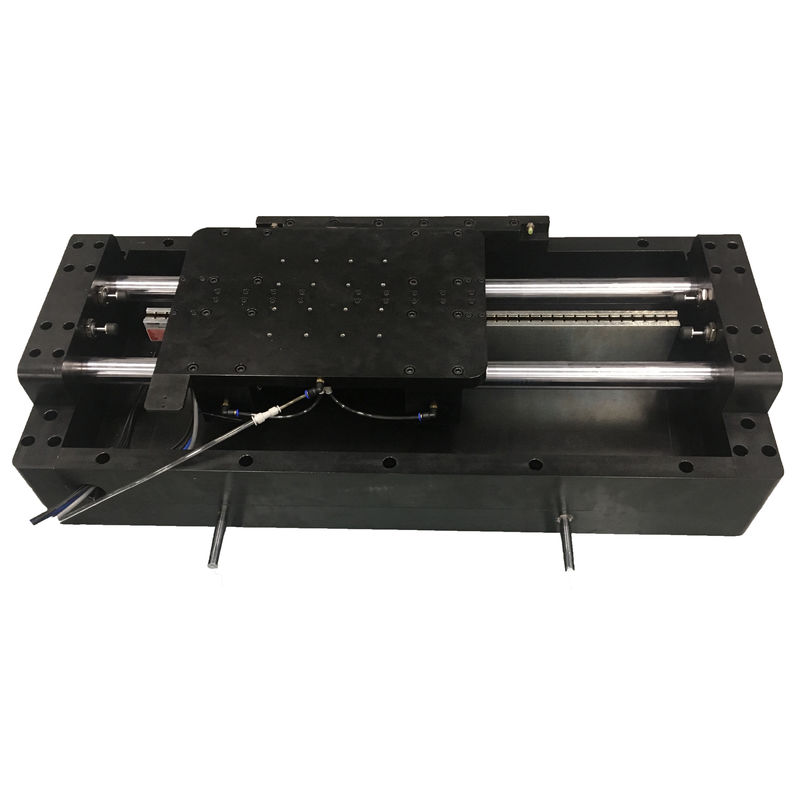

Büyük resim :  HG-5031L- Düşük frekanslı titreşim kalibrasyon sistemi

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: HUATEC
Sertifika: ISO, CE, GOST
Model numarası: HG-5031L
İletişim

HG-5031L- Düşük frekanslı titreşim kalibrasyon sistemi

Açıklama
Frekans aralığı: 0,01 ~ 100 Hz (genişletilebilir) Felç: 400 mm (isteğe bağlı 100 mm ~ 2m)
Maksimum Hızlanma: 20 m/s2 (uzatılabilir) Bozulma derecesi: < %5
Vurgulamak:

Düşük frekanslı titreşim kalibrasyon sistemi

,

Titreşme Kalibrasyon Sistemi Düşük frekanslı

HG-5031L- Düşük frekanslı titreşim kalibrasyon sistemi



Düşük frekanslı titreşim kalibrasyon sistemi, düşük frekanslı titreşim sinyallerini kontrol etmek ve üretmek için benzersiz fotoelektrik kodlama teknolojisini kullanır.yüksek hassasiyet ve yüksek verimlilik ile düşük frekanslı sensörlerin karşılaştırma yöntemi kalibrasyonunu tamamlayabilirLazer interferometre, düşük frekanslı sensörlerin mutlak kalibrasyonu için de kullanılabilir.ve lazer müdahale saptırma ölçüm arayüzü dinamik saptırma kalibrasyonu gerçekleştirmek için genişletilebilir.



Özel teknik endeks

Düşük frekanslı titreşim kalibrasyon cihazı (kırılma masası parçası)
Sinüzoidal uyarılma kuvveti 200N
Frekans aralığı 0.01~100 Hz (genişletilebilir)
Frekans gösterimi hatası Gösterim değerinin hatası tam ölçekin %0,25'inden fazla olmamalıdır.
Sinyal gürültü oranı Titreme masası hızlandırma sinyali gürültü oranı 60dB'den fazla olmalıdır.
İş gezisinde (Deflection ölçüm aralığı) 400 mm ((Eşlenebilir menzil 100 mm ̇2m)
Yer değiştirme aralığı 1 μm 400 mm ((2 m'ye kadar ölçeklendirilebilir)
İsimlendirilmiş hız 1.2 m/s
Maksimum hızlanma @1Hz En az 0,5 g
Hızlandırma aralığı (10- 420 m/s2
En fazla yük sensörü kütlesi >10kg
Masa boyutu > 240 mm × 240 mm
Hareketli parçaların eşdeğer kütlesi 8 kg
Masa vidaları M5 ((Gereklere göre özelleştirilebilir)
Toplam boyutL × W × H Yaklaşık 1200 mm × 300 mm × 300 mm
Platform ağırlığı Yaklaşık 90 kg.
Gaz temini basıncı 0.4 ∙0.6MPa
Maksimum gaz akışı 10L/dakikada
Dalga şekli bozulması Çalışma frekans tepkisi aralığında, mesa'nın merkez hızlanma dalga biçiminin çarpması % 5'ten fazla değildir.
Yan titreşim oranı Çalışma frekansı tepki aralığında,Mesa'nın merkezinin çapraz titreşim ivme amplitudu, ana titreşim yönünün titreşim ivme amplitudunun %5'inden fazla değildir..
istikrarlı Titreme tablosu, 16Hz'lik referans frekans noktasında maksimum hızlanma amplituduyla 20 dakika boyunca sürekli titreşim gösterir.frekansın en fazla değişimi 0'dan fazla değildir.%3, ve hızlanma amplitudundaki maksimum değişim %0,5'ten fazla değildir.
Standart hızlandırma sensörü
duyarlılık En az 1000mV/g
Frekans yanıt aralığı DC-200Hz (±5%)
Ölçme aralığı 2 g
Karar 10 μg'den az
doğrusal olmayanlık 0.1% FS
Fotoelektrik kodlayıcı 10Hz'den aşağı, çözünürlük de kullanılabilir. 10nm'den fazla değil
Titreme kontrol sistemi ve kontrol kalibrasyon yazılımı
kanallar ≥4 kanal, her kanal bağımsız A/D kullanır.
rakam 24 bit
Örnekleme oranı Her kanal 20K'dan büyük.
Lazer interferometre arayüzü Eğilebilir lazer interferometre arayüzü ve bükme fonksiyonu
Tüm donanım yazılım tarafından yönetilir ve tüm sistemin tüm parametrelerinin testi program tarafından kontrol edilir.
Ölçülen sensörün adım sinüsü ve süpürme sinüsü, amplituda frekans kalibrasyonu, faz frekansı kalibrasyonu ve amplituda doğrusallık kalibrasyonu yapabilir
Amplituda doğrusallığı, amplituda frekans hatası ve sensörün faz hatası hesaplanabilir
Kullanıcı tarafından tanımlanan test raporu, tüm test parametreleri ve hesaplama sonuçları raporda görüntülenebilir
Sistem çalışma ortamı gereksinimleri
Çalışma ortam sıcaklığı 5°C+35°C
Nitelikli nem % 10 ila % 85
Güç kaynağı 220V±10V AC,50Hz±1Hz,3.5kW
Basınçlı hava ihtiyacı 0,6Mpa'dan fazla değil
Laboratuvar topraklama direnci ((Ω) ≤4





Düşük frekanslı titreşim kalibrasyon sistemi

- Hayır. Bölüm adı Ana teknik endeks Qty
1

Düşük frekanslı standart salkım ve düşük frekanslı denetleyici

IM-LF01

JJG 298-2005 orta frekanslı standart titreşim tablosunun (karşılaştırmalı yöntem) doğrulama kurallarına uymak

1Frekans aralığı: 0.1Hz ~ 100Hz;

2Hızlandırma aralığı: ≥20 m/s2;

3, standart titreşim masası maksimum yük: ≥10Kg;

4Distorsiyon derecesi: ≤ 5%

5Yan hareket oranı: ≤10%

6Hızlandırma istikrarı: 0.1%, frekans istikrarı: 0.1%.

 1
2

Standart hızlandırma sensörü

MSV-3001

1Duyarlılık: ≥1000mV/g;

2Frekans aralığı: 0.1Hz~200Hz

 1
3

Titreme kontrol sistemi (software dahil)

NIM-DA01

1Alım kanallarının sayısı: ≥2;

2, AD bitleri: 24 bit;

3, örnekleme hızı: ≥50 kHz;

4, Voltaj ölçüm aralığı: ±5V.

5, Voltaj ölçüm hatası: % 0,2'den daha iyi;

6, Voltaj oranı ölçüm hatası: %0,1'den daha iyi;

7, otomatik ve manuel kalibrasyon iki modu da dahil olmak üzere;

8, otomatik olarak rapor oluşturabilir.

 1
4

Koşullandırma güçlendirici

YMC-8102

 1 şarj /IEPE/TEDS kanalı, destek şarj sensörü sinyali amplifikasyonu ve kondisyonu, IEPE sensörü sabit akım kaynağı güç kaynağı ve sinyal kondisyonu, TEDS sensörü sinyal kondisyonu;Destek kanalı entegrasyonu, RS-232 arayüzü ve PC iletişimi, birden fazla kaskad yapılabilir, CE sertifikası; 1 set
5 Hava kompresörü sistemi Basınçlı hava tedarik 1 set
6 Bilgisayar i7 işlemci, 8g bellek, 1T sabit disk, birden fazla USB portu ve PCI yuvası, optik sürücü dahil olmak üzere iki ağ portu 1 set
7 ölçüm İlk ölçüm yükü 1




Karakteristik

Uçak hareketi için eşsiz düşük frekanslı titreşim jeneratörü

- Kesin ve verimli sıfır kontrol fonksiyonu

Büyük bir çalışma programı

️ ağırlıktan bağımsız sürüklenmeler

Dönüşüm kalibrasyonu da mümkündür.

Çok kanallı 24 bit yüksek hassasiyetli dinamik sinyal analizi sistemi

¢ Birden fazla sensör aynı anda kalibre edilebilir

️ benzersiz dijital kontrol teknolojisini kullanır



Ana teknik endeks

Frekans aralığı: 0.01 ~ 100 Hz (genişletilebilir)

Çekim: 400 mm (100 mm ~ 2m isteğe bağlı)

Maksimum hızlanma: 20 m/s2 (uzatılabilir)

Döküntü derecesi: < 5%

️ yan hareket oranı: < 10%

Yük: > 10 kg

Ölçüm belirsizlikleri: %2 (k=2)
