TFM Aşamalı Aray Ultrasonik Hata Dedektörü HPA-620PRT

TFM Aşamalı Aray Ultrasonik Hata Dedektörü HPA-620PRT

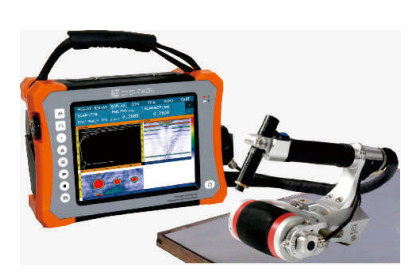

HUATEC HPA-620PRT, yeni geliştirilen taşınabilir 32:128PR Fazlı Array hata dedektörüdür.

Geleneksel ultrasonik denetim modülü, TOFD modülü, geleneksel aşamalı dizi modülü ve TFM görüntüleme modülü ile donatılmıştır, TOFD ve aşamalı dizi eşzamanlı taramasını destekler.ve çift dizili problarSu ve yağ geçirmez bir dokunmatik ekran ve tam kurs test verilerini kaydetme yeteneklerine sahip HUATEC HPA-620PRT, C tarama fonksiyonu ile gelişmiş bir entelektüel TFM Fazlı Array hata dedektörüdür.

Parametreler:

Uygulama alanı:

• Geleneksel kaynak denetimi
• Kompozit malzemelerin aşamalı Array C taraması denetimi
• Çubuk ve vidalı boruların muayenesi
• PE eklemlerinin muayenesi
• Küçük çaplı boru kaynakları incelemesinin çözümü

Özellikleri:

Denetim Kanalları

• 38: 128PR Aşamalı Array modülü
• TFM görüntüleme modülü
• TOFD ve Fazlı Dizinin eşzamanlı taraması
• Çift dizgili probları destekler
• 2 kanallı TOFD; 2 kanallı geleneksel ultrasonik test

HPA-620PRT'nin işlevselliği, kullanıcıların çeşitli taleplerini büyük ölçüde tatmin eder.

Aşamalı Array Modülü

• Uzunluk dalga TFM denetimi; Çapraz dalga TFM denetimi
• Butt kaynak TFM denetimi; Geleneksel Butt kaynak denetimi; Geleneksel Butt kaynak denetimi (TOFD ve aşamalı dizinin eşzamanlı taraması ile)
• C-tarama TFM denetimi ve plakalar için geleneksel C-tarama denetimi
• TFM denetimi ve sıradan vida denetimi
• Korozyon TFM denetimi; geleneksel korozyon denetimi
• TKY denetimi

TOFD modülü

• Prosedür parametresi ayarlamaları; sonda ve kenar parametresi ayarlamaları

Kullanıcılar: PCS, tarama kapsamı, alt kapsam, ışın dahil açılar da dahil olmak üzere, sondanın ve prosedür parametrelerine dayanarak ilgili parametreleri hesaplayabilirler..

Görüntüle

• HPA-620PRT, güçlü ışık altında ve açık havada optimum ekranlar sağlayan dokunmatik işletimli 10.4 inçlik endüstriyel sınıflı bir TFT ekranıyla donatılmıştır.

Prosedür tasarımı

• Süreç simülasyon modelleri sunan HPA-620PRT, CAD yazılımı aracılığıyla nesnelerin boyutlarını ithal ederek de bir model oluşturabilir.Kullanıcılara özel denetim sürecini özelleştirin ve tüm çözümler için tek duraklı hizmet sunun.
