TOFD taşınabilir fazlı dizi ultrasonik hata dedektörü HPA-620

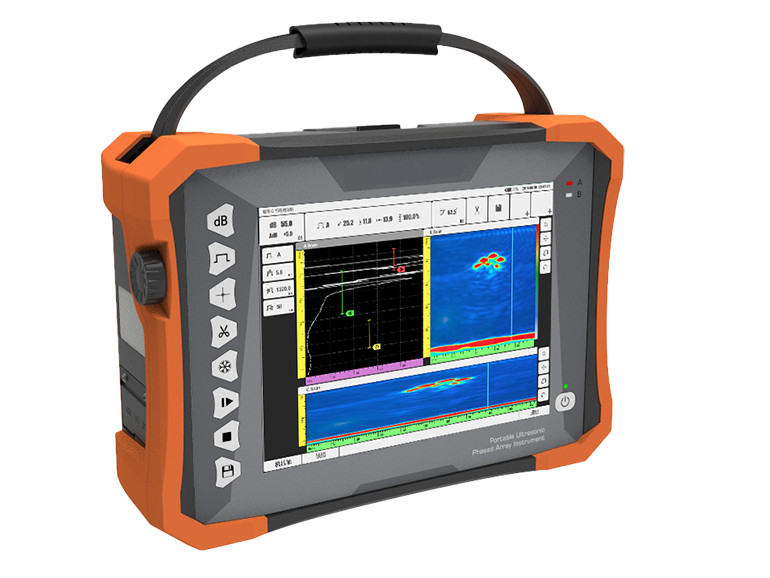

HPA-620 Aşamalı Aray Ultrasonik Hata Dedektörü

HPA-620 taşınabilir 32:128PR fazlı dizi hata dedektörüdür.

Geleneksel ultrasonik denetim modülü, TOFD modülü, geleneksel aşamalı dizi modülü ile donatılmıştır, TOFD ve aşamalı dizi eşzamanlı taramasını destekler.ve çift dizili problarSu ve yağ geçirmez bir dokunmatik ekran ve tam kurs test verileri kaydetme yeteneklerine sahip olan HPA-620, gelişmiş bir entelektüel aşamalı dizi hata dedektörüdür.

Parametreler:

Uygulama alanı:

• Geleneksel kaynak denetimi
• Kompozit malzemelerin aşamalı Array C taraması denetimi
• Çubuk ve vidalı boruların muayenesi
• PE eklemlerinin muayenesi
• Küçük çaplı boru kaynakları incelemesinin çözümü

Özellikleri:

Denetim Kanalları

• 38: 128PR Aşamalı Array modülü
• TOFD ve Fazlı Dizinin eşzamanlı taraması
• Çift dizgili probları destekler
• 2 kanallı TOFD; 2 kanallı geleneksel ultrasonik test

HPA-620'nin işlevselliği, kullanıcıların çeşitli taleplerini büyük ölçüde tatmin eder.

Aşamalı Array Modülü

• Geleneksel kıvrımlı kaynak denetimi; Geleneksel kıvrımlı kaynak denetimi (TOFD ve aşamalı dizinin eşzamanlı taraması ile)
• Plakalar için geleneksel C taraması denetimi
• Boltların geleneksel denetimi
• Geleneksel korozyon denetimi
• TKY denetimi

TOFD modülü

• Prosedür parametresi ayarlamaları; sonda ve kenar parametresi ayarlamaları

Kullanıcılar: PCS, tarama kapsamı, alt kapsam, ışın dahil açılar da dahil olmak üzere, sondanın ve prosedür parametrelerine dayanarak ilgili parametreleri hesaplayabilirler..

Görüntüle

• HPA-620, güçlü ışık altında ve açık havada optimum ekranlar sağlayan dokunmatik işletimli 10.4 inçlik endüstriyel sınıflı bir TFT ekranıyla donatılmıştır.

Prosedür tasarımı

• Süreç simülasyon modelleri sunan HPA-620, CAD yazılımı aracılığıyla nesnelerin boyutlarını ithal ederek de bir model oluşturabilir.Kullanıcılara özel denetim sürecini özelleştirin ve tüm çözümler için tek duraklı hizmet sunun.
