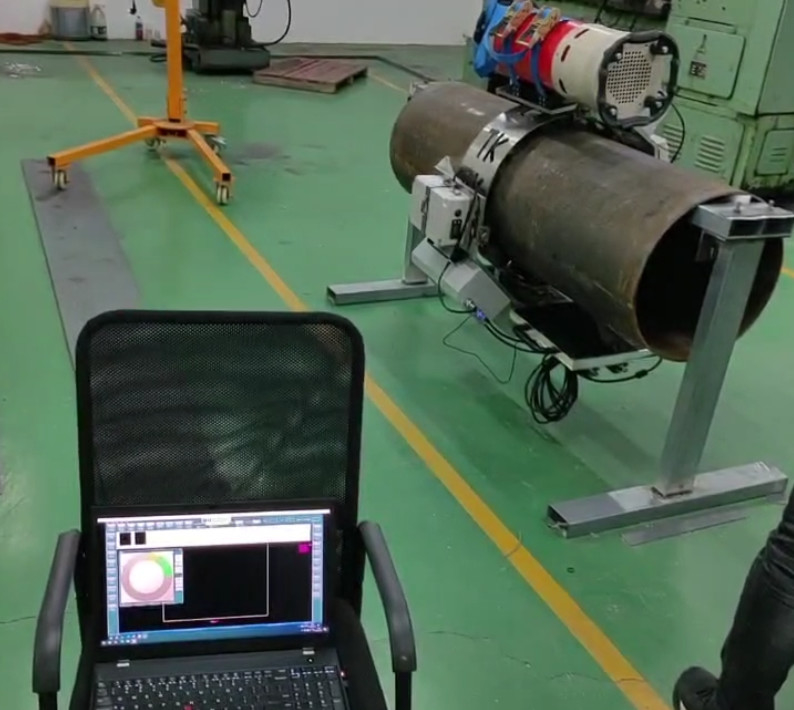

HXPC-200A DR Panel Detektör Boru hattı Dış Duvar Çaplama Sistemi
1Genel Tanıtım
(1) Ekipman markası: HUATEC
(2) Model: HXPC-200A
(3)Seyahat hızı:≥100mm/s;
(4) Yürüme modu, kaynakın dikey yönelimini sağlamak için pist türünü benimser: ± 1 mm, yürüme yönü yönelimi
Doğruluk: ±1mm;
(5) 1600mm'den daha küçük çaplı boru hatları için çift duvarlı tek gölge yönlü ışın makinelerinin sürüş gereksinimlerini karşılayabilir;
(6) 5G çift bantlı kablosuz iletişim sistemini kullanın, kontrol mesafesi: 100 metre (açık toprak);
(7) Alt sıcaklıklı 36V entegre lityum batarya güç kaynağı kullanımı, değiştirilmesi kolaydır, eksi 40°C'de normal çalışabilir;
(8) Çalışma saatleri:8 saatten fazla;
(9) Güç tüketimi: ≤150W;
(10) Çift duvarlı tek gölge DR Transillumination algılama gereksinimlerini tamamlamak için boru duvarına tırmanma aracıyla senkronizasyon sürücü (düz tarayıcı)

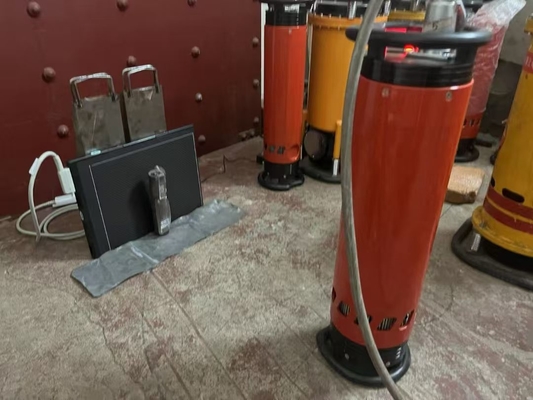

2. Taşınabilir röntgen hatası dedektörü
Ekipmanın adı: taşınabilir yüksek frekanslı sabit basınçlı röntgen hatası tespit makinesi
| Model |
XXG 300JYGF |
| Röntgen tüpü |
Metal seramik tüp |
| X-ışını tüpünün güç kaynağı modu |
Sabit voltaj |
| Röntgen tüpünün gerilim düzenleme aralığı |
50-300kV |
| Boru gerilim düzenleme adımı |
1kV/adım
|
| Röntgen tüpleri akımı |
0.5-3.0mA |
| Boru akım düzenleme adımı |
0.1mA/Adım |
| Maksimum maruz kalma süresi |
99 dakika 59 saniye.
|
| Gecikme yüksek basınç ayar aralığı |
0-99 saniye
|
| Röntgen tüpünün maksimum gücü |
900W |
| Çalışma sıklığı |
100 kHz
|
| Odaklama boyutu |
AC.EN12543 d=3.0mm (AC.IEC 336 1.5mm)
|
| Penetrasyon kalınlığı |
65mm (A3 çelik, odak uzaklığı 700mm, HUATEC D7 filmi, negatif siyah ≥2.010 dakika)
|
| Geçici yük oranı |
%100 (havalı sıcaklık 20°C, maksimum güç koşullarında)
|
| Radyasyon açısı |
40°x 55° |
| İç filtre |
1 mmBe |
| Ek filtre |
4mm Eşdeğer
|
| Boru başının boyutu |
φ295mmx775mm (son halka dahil) |
| Tüp başının ağırlığı |
29kg |
| Bağlantı kablosu |
50M |
| Güç kablosu |
10M |
| Denetleyici boyutu |
465mmx154mmx323mm
|
| Kontrolörün ağırlığı |
11.3kg |
| Girdi gücü |
200-250VAC, 47-400Hz |
| Anod soğutma yöntemi |
zorlu hava soğutması |
| İzin verilen ortam sıcaklığı |
-20°C~+40°C |
3Standart aksesuarlar şunları içerir:
DR panel detektör boru dış duvar tırmanma makinesi
Röntgen makinesi boru dış duvarlı tırmanma makinesi
Dijital düzlük dedektörü 1024,76μm, görüntü alanı 233 x 97mm
Dijital görüntü edinme ve işleme yazılımı
Dizüstü bilgisayar
Yüksek frekanslı sabit basınçlı röntgen hatası dedektörü (yönlü)
Sürünen rehber ray ((Müşteri gereksinimlerine göre özelleştirilmiştir): Ø813mm, Ø1016mm, Ø1219mm, Ø1422mm 4pcs.
