Taşınabilir 32 128PR Aşamalı Aray Ultrasonik Hata Dedektörü AC 100V-240V 50Hz/60Hz ile

Taşınabilir 32 128PR Aşamalı Aray Ultrasonik Hata Dedektörü AC 100V-240V 50Hz/60Hz ile
Taşınabilir 32 128PR Aşamalı Aray Ultrasonik Hata Dedektörü AC 100V-240V 50Hz/60Hz ile Taşınabilir 32 128PR Aşamalı Aray Ultrasonik Hata Dedektörü AC 100V-240V 50Hz/60Hz ile Taşınabilir 32 128PR Aşamalı Aray Ultrasonik Hata Dedektörü AC 100V-240V 50Hz/60Hz ile

Büyük resim :  Taşınabilir 32 128PR Aşamalı Aray Ultrasonik Hata Dedektörü AC 100V-240V 50Hz/60Hz ile

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: Huatec
Sertifika: ISO,CE
Model numarası: HPA-620
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 takım
Ambalaj bilgileri: yüksek kaliteli kartonda
Teslim süresi: ÖDEME SONRA 7~15 GÜN
Ödeme koşulları: L/C, T/T, Western Union
Yetenek temini: Ayda 50 set
İletişim

Taşınabilir 32 128PR Aşamalı Aray Ultrasonik Hata Dedektörü AC 100V-240V 50Hz/60Hz ile

Açıklama
Ürün Adı: Phased Array Ultrasonik Kusur Dedektörü Model: HPA-620
Görüntüle: 10,4 inç dokunmatik ekran Depolama: Dahili: 64 GB; Harici: USB flaş disk
Ağırlık: 5kg (pilsiz) AC: 100V~240V 50Hz/60Hz
Vurgulamak:

Taşınabilir Faz Dizili Ultrasonik Kusur Dedektörü

,

128PR Aşamalı Aray Ultrasonik Hata Dedektörü

Taşınabilir 32:128PR Aşamalı Array Ultrasonik Hata Detektörü

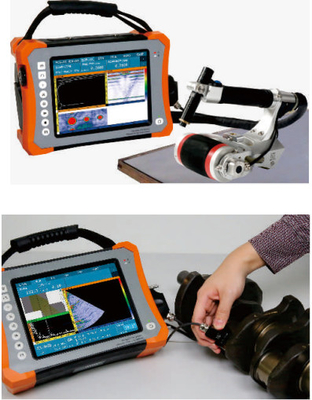

HPA-620 taşınabilir 32:128PR fazlı dizi hata dedektörüdür.

Geleneksel ultrasonik denetim modülü, TOFD modülü, geleneksel aşamalı dizi modülü ile donatılmıştır, TOFD ve aşamalı dizi eşzamanlı taramasını destekler.ve çift dizili problarSu ve yağ geçirmez bir dokunmatik ekran ve tam kurs test verileri kaydetme yeteneklerine sahip olan HPA-620, gelişmiş bir entelektüel aşamalı dizi hata dedektörüdür.



Özellikleri:

Denetim Kanalları

  • 38: 128PR Aşamalı Array modülü
  • TOFD ve Fazlı Dizinin eşzamanlı taraması
  • Çift dizgili probları destekler
  • 2 kanallı TOFD; 2 kanallı geleneksel ultrasonik test

HPA-620'nin işlevselliği, kullanıcıların çeşitli taleplerini büyük ölçüde tatmin eder.



Aşamalı Array Modülü

  • Geleneksel kıvrımlı kaynak denetimi; Geleneksel kıvrımlı kaynak denetimi (TOFD ve aşamalı dizinin eşzamanlı taraması ile)
  • Plakalar için geleneksel C taraması denetimi
  • Boltların geleneksel denetimi
  • Geleneksel korozyon denetimi
  • TKY denetimi

Parametreler:



Kanallar
Mod PA modu UT modu TOFD modu
Sayı 32:128 2 2
Fiziksel parametreler
Görüntüle 10.4 inçlik dokunmatik ekran
İthalat 1 IPEX, 4 C5
I/O Limanları 2 USB 3.0 (HOST), 1 USB 2.0 (HOST)
DP ((DisplayPort) (HDMI'ye aktarılabilir)
WIFI
LEMO 1B kodlayıcı portu
TTL I/O bağlantısı
GPS - Evet.
Depolama İç: 64GB; Dış: USB flash diski
Ağırlık 5kg (batarya olmadan)
Boyutları 350 mm × 250 mm × 130 mm
(L×W×H)
AC 100V~240V 50Hz/60Hz
DC 13.5V
Pil Türü Lityum pil
Pil Kapasitesi Çift pil, her biri <100Wh
Pil ömrü ≥4.5 saat
Sıcaklık Çalışma sıcaklık aralığı:-10°C~40°C
Depolama sıcaklık aralığı:-20°C~60°C
Girme koruma derecesi IP65
UT
PRF 25Hz~10kHz
İletici Voltajı 75V ~ 250V (50Ω yük)
Nabız Genişliği 30ns ~ 1000ns, 5ns olarak adımla
Sıfırlama 400Ω, 80Ω
Örnekleme oranı 100MHz
Bant genişliği 0.5MHz~20MHz (-3dB)
Kazanç 0.0dB~110.0dB
Duyarlılık Fazlası ≥60dB ( dar bant genişliği), ≥52dB (geniş bant genişliği) (2.5P20 dönüştürücüler, 200mmφ2 düz tabanlı delikler)
Dikey doğrusallık hatası % ≤3
Yatay doğrusallık hatası % 0,1
Karar ≥26dB ((2.5P20)
Dinamik Aralık ≥30dB
Filtre Yüksek geçiş, düşük geçiş ve çoklu dar bant geçiş
Düzeltme RF (TOFD modu), tam dalga, yarı dalga +, yarı dalga
Kanallar 2 kanal
Maksimum Kapsama 10000mm (çelikli uzunluk dalgasında)
Kapı A/B/G
Kapı Yıldızı Tam yelpazede
Kapı Genişliği Kapı tam aralıkta çalıştırılıyor.
Kapı Sınırı % 1~99
Alarm Ses/Optik
Ölçme Noktası Ön / Zirve
TCG 16
Aşamalı Dizgi
Kanallar 32:128
Maksimum Aperture 32 eleman
Maksimum Elemanlar 128 eleman
Odaklanma Yasası ≥1024
Tarama açısı -89°~89°
Kalibrasyon Hız, Gecikme, TCG, ACG, Kodlayıcı
Test hacmi 1000 mm
Min açı artışı 0.1° (otomatik ayar)
Örnekleme oranı 100MHz, 10bit
Düzeltme Tam dalga
A tarama ekranı yüksekliği Ekran yüksekliğinin %800'ü (En fazla)
Düzenlenebilir Analog Kazanç 80dB
Maksimum PRF 20kHz
İletici Voltajı 20V~110V ((50Ω yük)
Nabız türü Bipolar kare dalga
Nabız Genişliği 30ns ~ 1000ns, 5ns olarak adım
Bant genişliği 0.5MHz ~ 20MHz ((-3dB)
Filtre Yüksek geçiş, düşük geçiş, çoklu dar bant geçiş
Çıkartma Kodlayıcı, zaman temelli
Ölçme Noktası Ön / Zirve
Çıktı Genişlik; ışın yolu; yatay; derinlik
Ölçüm çözünürlüğü 0.5mm
Tarama Modu L/S/C/D ¢ tarama
Tarama Uzunluğu ≥15 metre
Tarama Hızı ≥30mm/s




Aşamalı Array Modülü

  • Geleneksel kıvrımlı kaynak denetimi; Geleneksel kıvrımlı kaynak denetimi (TOFD ve aşamalı dizinin eşzamanlı taraması ile)
  • Plakalar için geleneksel C taraması denetimi
  • Boltların geleneksel denetimi
  • Geleneksel korozyon denetimi
  • TKY denetimi



TOFD modülü

  • Prosedür parametresi ayarlamaları; sonda ve kenar parametresi ayarlamaları

Kullanıcılar: PCS, tarama kapsamı, alt kapsam, ışın dahil açılar da dahil olmak üzere, sondanın ve prosedür parametrelerine dayanarak ilgili parametreleri hesaplayabilirler..



Görüntüle

  • HPA-620, güçlü ışık altında ve açık havada optimum ekranlar sağlayan dokunmatik işletimli 10.4 inçlik endüstriyel sınıflı bir TFT ekranıyla donatılmıştır.



Prosedür tasarımı

  • Süreç simülasyon modelleri sunan HPA-620, CAD yazılımı aracılığıyla nesnelerin boyutlarını ithal ederek de bir model oluşturabilir.Kullanıcılara özel denetim sürecini özelleştirin ve tüm çözümler için tek duraklı hizmet sunun.

Uygulama alanı:

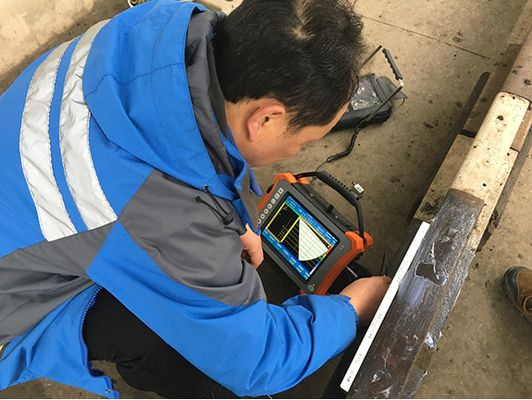

1Geleneksel kaynak denetimi

2Kompozit malzemelerin aşamalı Array C taraması

3. Çivilerin ve vidalı boruların muayenesi

4PE eklemlerinin muayenesi

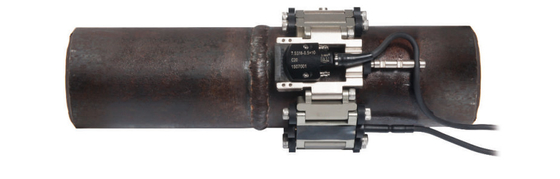

5. Küçük çaplı boru kaynakları incelemesinin çözümü

Taşınabilir 32 128PR Aşamalı Aray Ultrasonik Hata Dedektörü AC 100V-240V 50Hz/60Hz ile 0

Taşınabilir 32 128PR Aşamalı Aray Ultrasonik Hata Dedektörü AC 100V-240V 50Hz/60Hz ile 1
