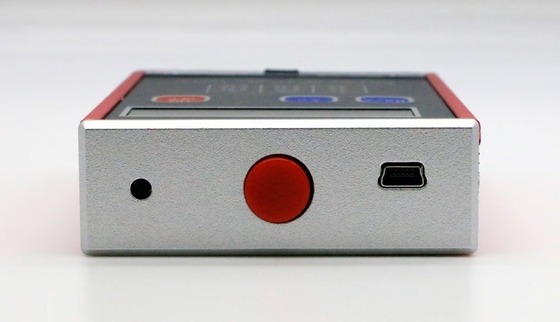

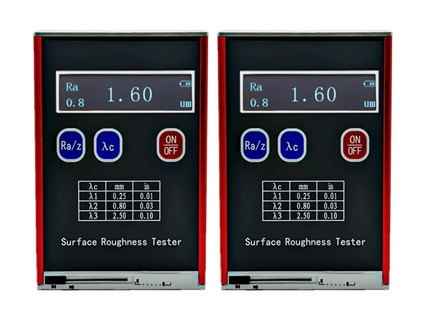

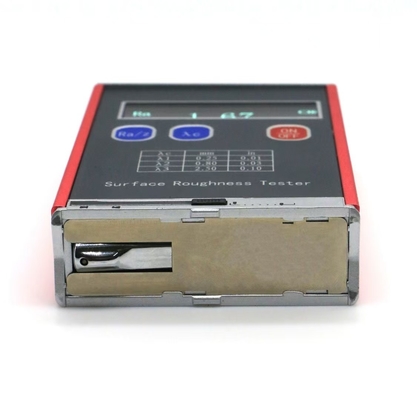

Cep boyutlu yüzey kabalığı test cihazı Ra Rz Rt Rq
Genel Giriş
Cep boyutlu yüzey kabalığı test cihazı SRT-5000B, yeni nesil yüzey kabalığı test cihazları dizisidir.taşınabilirlik ve istikrarlı performansTestör, çeşitli metallerin ve metal olmayanların yüzey kabalığını ölçmek için yaygın olarak kullanılır.Sensörün entegre yapısı ve ana gövde ve elle tutulabilen tasarımı, üretim tesislerinde kullanılmaya uygun hale getirir.
1Ra, Rz, Rt, Rq'a sahip ol.
2Cebinde, taşımak kolay, şok ve titreşim karşıtı.
3Bir nokta kalibrasyonu basit ve kullanımı kolaydır ve kullanıcı tarafından hızlı bir şekilde tamamlanabilir.
4Piezoelektrik seramik sensör, sağlam ve dayanıklı.
5.256*64 yüksek parlaklık, düşük güç tüketimi ve zarif yazı tipi ekranına sahip OLED ekranı.
6Büyük kapasiteli şarj edilebilir lityum pil, uzun çalışma süresi.
7- 0'ya sahip.25- Evet.8, 2.5 üç çeşit örnekleme uzunluğu.
8.Metal kabuğu, güçlü anti müdahale yeteneği.
9GB, ISO, DIN ve JIS standartlarına uygun.
10Yüksek hızlı DSP çipi, yüksek hesaplama hızı.
11Hızlı hesaplama hızı, ölçüm atışından sonra hesaplamayı tamamlamak sadece 2 saniye sürer.
Çalışma prensibi
Sensör, test yüzeyi boyunca lineer bir hareket yapmak için bir sürücü tarafından çalıştırıldığında,Çalışma yüzeyine dokunan kalem, çalışma yüzeyi boyunca dikey olarak yukarı ve aşağı hareket eder.Hareketi, A/D yoluyla güçlendirilmiş, filtre edilmiş ve dijital sinyallere dönüştürülen elektrik sinyalleri haline dönüştürülür.Rq ve Rt değerleri ve daha sonra ekranda görüntülenir.
Önerilen örnekleme uzunluğu tablosu
| Ra (μm) |
Rz (μm) |
Örnekleme uzunluğu λc (mm) |
| >5 ~ 10 |
>20~40 |
2.5 |
| > 2,5 ~ 5 |
>10 ~ 20 |
| > 1.25 ~ 2.5 |
> 6,3 ~ 10 |
0.8 |
| > 0.63 ~ 1.25 |
>3.2 ~ 6.3 |
| >0.32 ~ 0.63 |
>1.6~3.2 |
| > 0.25 ~ 0.32 |
> 1.25 ~ 1.6 |
0.25 |
| > 0.20 ~ 0.25 |
> 1.0 ~ 1.25 |
| > 0.16 ~ 0.20 |
> 0.8 ~ 1.0 |
| > 0.125 ~ 0.16 |
> 0.63 ~ 0.8 |
| > 0.1 ~ 0.125 |
> 0,5 ~ 0.63 |
| > 0.08 ~ 0.1 |
> 0.4 ~ 0.5 |
| > 0.063 ~ 0.08 |
>0.32 ~ 0.4 |
| >0.05 ~ 0.063 |
> 0.25 ~ 0.32 |
| > 0.04 ~ 0.05 |
> 0,2 ~ 0.25 |
| > 0,032 ~ 0.04 |
> 0.16 ~ 0.2 |
| > 0,025 ~ 0.032 |
> 0.125 ~ 0.16 |
| > 0.02 ~ 0.025 |
> 0.1 ~ 0.125 |
Teknik parametreler
1Parametreler (μm):Ra, Rz, Rq, Rt
2Çapraz uzunluk (mm):6
3Örnekleme uzunluğu (mm):0.25- Evet.80, 2.50
4Değerlendirme uzunluğu (mm):1.25, 4.0, 5.0
5Ölçme aralığı (μm):Ra, Rq: 0.05 ~ 15.0 Rz, Rt: 0.1 ~ 50
6Ekran hatası: ± 10nm + 0.1A
7.Gösterilen değerin tekrarlanabilirliği%: < 6%
8.Stylus:Diamond tip Radius:10 μm±1 μm Diamond tip açısı:
9.Stasyoner ölçüm kuvveti ve kalemin varyasyonları:
Durağan ölçüm gücü: ≤0.016N
Ölçüm kuvvetinin değişimi: ≤800N/m
10Sensörün kayma basıncı: ≤0.5N
11- Batarya:3.7V Li-ion pil
12Toplam Boyutlar: 106 mm × 70 mm × 24 mm
13Ağırlık: 200 g
14İşlem koşulları:
Sıcaklık: -20°C-40°C
Nispi nem:< 90%
titreşim yok; koroziv ortam yok
15Depolama koşulları: Sıcaklık: -25°C-60°C Nitelikli nem:< 90%
-
-
| |
Bölüm |
miktarı |
| Standart |
Makine SRT-5000B |
1 |
| 5V AC güç adaptörü |
1 |
| USB kablosu |
1 |
| Kullanım kılavuzu |
1 |
| Garanti kartı |
1 |
| Kalibrasyon sertifikası |
1 |
| Paket listesi |
1 |
| Yeterli sertifika |
1 |
| Ekipman kılıfı |
1 |
| İsteğe bağlı |
Standart örnek şablon |
1 |
| Cam destek |
1 |
-
