Yüzey Pürüzlülük Test Cihazı 500W Kontur Grafiği Profilometresi Entegre

Yüzey Pürüzlülüğü Test Makinesi 500W Kontur Grafik Profilometresi Entegre

1.Ürün adı:Yüzey Pürüzlülüğü Profilometresi Entegre Makine

2.Ürün modeli:SRT-7150

4.Ana avantajlar
On yıllardır hassas ölçüme adanmış!
ISO9001 kalite yönetim sistemi sertifikası, bilgi yönetim sistemi sertifikası;
Ulusal fikri mülkiyet avantajı kurumsal sertifikası;
AB CE ihracat sertifikası;
lÜrün çeşitliliği: Müşteri özelleştirmesini destekler;

5. Cihaz açıklaması ve ölçüm aralığı:

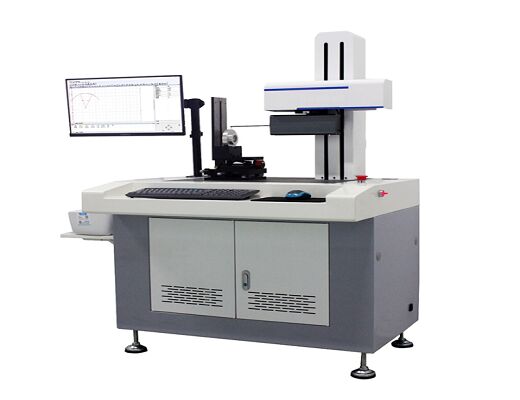

SRT-7150, yüzey pürüzlülüğü ve kontur ölçümü için entegre bir ölçüm makinesi ekipmanıdır.
Çeşitli iş parçalarının yüzey pürüzlülüğü ve profili, yüksek hassasiyetli ızgara ölçüm sistemi, yüksek hassasiyetli taşlama kılavuz rayı, yüksek performanslı temassız lineer motor, yüksek performanslı pürüzlülük ölçüm modülü, yüksek performanslı bilgisayar kontrol sistemi teknolojisi ve mükemmel çok fonksiyonlu yazılım kullanılarak ölçülür ve analiz edilir.
Cihaz, düz çizgi ve kesit profili parametreleri, yüzey dalgalanma parametreleri, pürüzlülük parametreleri gibi çeşitli mekanik parçaların çeşitli parametrelerini ölçebilir.
Düzlük, eğim, açı işleme, daire işleme (düz çizgiden teğet çizgisine mesafe, merkezden merkeze mesafe, yay yarıçapı, kesişim noktasından merkezine mesafe, merkezden düz çizgisine mesafe), nokta çizgi işleme (kesişim noktasından düz çizgisine mesafe, kesişim noktasından merkezine mesafe, iki düz çizginin kesişim noktası, kesişim noktasından kesişim noktasına mesafe), logaritmik eğri, oluk genişliği, oluk derinliği, oluk kenarı mesafesi, oluk merkezi mesafesi, eğim, yatay mesafe, dikey mesafe ve diğer şekil parametrelerini ölçebilir.
Rulman endüstrisi, makine işleme, otomobil, motosiklet, hassas donanım, hassas aletler, kalıplar, aletler, optik bileşenler ve diğer endüstriler için uygundur.

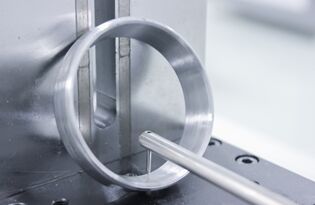

6.Uygulama örnekleri:

pistonHassas yay

(1) Yüksek hassasiyet, yüksek stabilite, yüksek tekrarlanabilirlik, uzun hizmet ömrü;

1) Önde gelen yüksek hassasiyetli ızgara ölçüm sistemi ve yüksek hassasiyetli endüktans ölçüm sistemi seçilir ve ölçüm doğruluğu çok yüksektir.
2) Yüksek hassasiyetli taşlama kılavuz rayı sisteminin bağımsız araştırma ve geliştirilmesi, kılavuz rayı malzemesi aşınmaya karşı iyi dirençlidir, sistemin kararlı ve güvenilir çalışmasını sağlar;
3) Yüksek performanslı lineer motor tahrik sistemi, yüksek ölçüm stabilitesi ve iyi tekrarlanabilirlik sağlar.
4) Ölçüm tablası Y yönünü, yatay yönü, yatay sektör yönünü ve çeşitli açıları ayarlayabilir ve çeşitli açıları ayarlayabilir, bu da kullanıcı ölçüm gereksinimleri için büyük kolaylık sağlar.

(2) Akıllı yazılım sistemi:
Cihazın çalışma arayüzü kullanıcı dostudur, operatör cihazın çalışmasını kolayca kavrayabilir ve kullanımı çok basittir.

1 ) Şirketin uzun yıllara dayanan pratik ölçüm yazılımı tasarım deneyimi, müşterilere basit, pratik ve hızlı bir kullanım deneyimi sunar;
2 ) Güçlü, verilerin otomatik işlenmesi, çeşitli formatlarda raporların yazdırılması, ölçüm kayıtlarının otomatik görüntülenmesi, yazdırılması, kaydedilmesi, sorgulanması; veriler, doğrulama operasyon süresini işgal etmeden merkezi olarak arşivlenebilir veya yazdırılabilir.
3 ) Ölçüm aralığı geniştir, bu da vida, rulman, dişli gibi özel iş parçası kontur ölçümünün neredeyse tüm türlerinin özel ölçüm fonksiyonunu karşılayabilir.
4 ) Ölçülen kesit, değerlendirme için otomatik ve manuel olarak seçilebilir ve yazılım fonksiyonu müşteri gereksinimlerine göre özelleştirilebilir;
5 ) Bilgisayarın büyük kapasiteli veritabanı depolaması kullanılarak tüm doğrulama sonuçları kaydedilebilir.

8. Kullanım için çevresel gereksinimler:

1) Güç talebi: yaklaşık 500W
2) AC Güç: 220V ± 10 %, 50Hz
3) Çevresel gereksinimler: sıcaklık - 10 ~ 30 °C ;
4) Bağıl nem: < 85 %
5) Kurulum yerinde belirgin bir titreşim kaynağı olmamalıdır
6) Ayrı topraklama kablosu
7) Odanın etrafında toz, titreşim, gürültü, hava akımı, aşındırıcı gaz ve ölçümü etkileyebilecek güçlü manyetik alan olmamalıdır. Maksimum zemin titreşimi RMS: 50HZ 5.0μm/s

9.Teknik parametreler:

Not: Yukarıdaki teknik parametreler kullanıcıların gerçek ihtiyaçlarına göre ayarlanabilir. Çeşitli konularda teknisyenlerimize danışmaktan memnuniyet duyarız.
