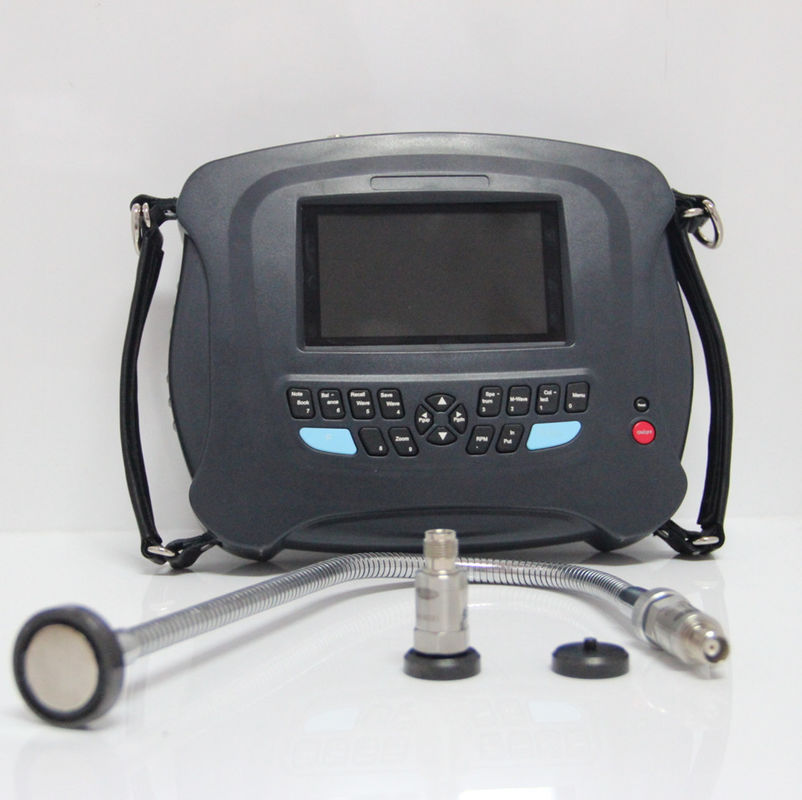

HG-904B4 4 Kanallı Çok Fonksiyonlu FFT Spektrum titreşim analizatörü
HUATEC HG-904B 4 kanallı çok fonksiyonel bir enstrüman, çeşitli sensör türlerine bağlanabilen çok yönlü bir giriş bağlantısına sahiptir.ve hata teşhis teknolojileri, ekipman durum izleme ve hata teşhisi yeteneklerini tek bir üniteye entegre etmek.
Analiz cihazı, dört kanal titreşim verisi alma işlevini içerir.Yerel titreşim ölçümünü tamamlayabilen ve otomatik olarak on binlerce titreşim özelliği değerini ve ölçüm noktalarının spektrumlarını depolayabilenAynı zamanda bir ila dört kanal dalga biçimleri ve spektrumlarını aynı anda görüntüleyebilir.Tek taraflı ve çift taraflı dinamik denge doğrulamalarının yerinde tamamlanması.BT4 & IP54
| Ana fonksiyon |
Model |
| model |
HG-904B4 |
HG-904B2 |
| Kanal miktarı |
Dört kanal |
Çift kanal |
| Ana fonksiyonlar |
|
1"Üç kanallı eşzamanlı inceleme, her kanaldan aynı anda toplanan hızlanma, hız, yer değiştirme ve eksen sarma değerleri ile,Alarm parametrelerinin frekans spektrumu grafikleri.
|
Evet. |
1 kanal |
| 2Tek kanalı veya çok kanalı eşzamanlı olarak herhangi bir parametre, herhangi bir frekans aralığı ve herhangi bir grafiği elde etmek. |
1 veya 2 veya 3 veya 4 kanal |
1 veya 2 kanal |
| 3Eksen izleme, başlangıç-durma analizi, darbe testi. |
Evet. |
Hayır |
| 4Donanım değerlerinin gerçek zamanlı izlenmesi ve herhangi bir parametreler ve herhangi bir frekans aralığı için trend grafiklerinin gerçek zamanlı analizi; frekans spektrumunun ve dalga biçiminin gerçek zamanlı analizi. |
1 veya 2 veya 3 veya 4 kanal |
1 veya 2 kanal |
| 5"Yükleme rulmanı çarpma dürtüsü izleme teknolojisi ( rulmanın yağlanmasını ve çarpmasını değerlendirmek) " |
İsteğe bağlı (sıralama notları) |
İsteğe bağlı (sıralama notları) |
| 61 veya 2 düzlem dengeleme |
Evet. |
Evet. |
| 7Ekipman yönetimi yazılım analizi sistemi |
Evet. |
Evet. |
| 8ICP'ye bağlanabilir, şarj sensörü, girdap akımı yer değiştirme sensörü, magnetoelektrik hız sensörü |
Evet. |
Evet. |
| 9"Relatif faz analizi" |
İsteğe bağlı (sıralama notları) |
İsteğe bağlı (sıralama notları) |
Ana fonksiyon:
Çeşitli sensörler için çok fonksiyonel giriş portları: (piezoelektrik, elektromanyetik, Eddy akımı, ICP)
-- Açık ve güzel görselleştirme için Çinli arayüzü ile 5 inçlik renkli ekran
-- 16GB'lık bir sabit disk ile büyük bir depolama alanı otomatik olarak on binlerce titreşim özelliği değerini ve ölçüm noktalarının spektrelerini saklayabilir.
-- Dört kanal 24 bit AD örnekleme ile eşzamanlı alım
-- 1600,3200,6400 veya 12800 FFT spektrumu
-- USB 2.0 iletişim arayüzü daha kolay çalıştırmak için yepyeni bir Çin Pencere tarzı menü ekranı ile
-- 35 KHZ'ye kadar 8 seçmeli seviye ile analiz sıklığı
- Tam fonksiyonlu yüksek hızlı dinamik analiz, amplituda spektrum, güç spektrum, logaritmik spektrum vb.
-- Peak value, peak-peak value, effective value, peak factor, skewness, kurtosis vb. gibi çeşitli zaman alanı özellik değerlerini gösterir.
- Çoklu analiz ve teşhis fonksiyonları: rulman/çark analizi (kuverte demodülasyon analizi), hata teşhisi, (darbe testi) doğal frekans teşhisi vb.
-- Rotor dengesi için veri/kayıt depolama ve oynatma
-- Test ağırlığı seçici olarak çıkarılabilir veya tutulabilir ve kalitesi tahmin edilebilir
-- Hızlı dengeleme ile yüksek hassasiyetli dengeleme işlevi titreşim değerlerini, amplitupları, fazları ölçmek ve göstermek için
-- Donanım kılıfı demodülasyonu kullanarak rulman / vites hatalarının tespiti ve teşhisi
-- Hız ölçümü, gürültü ölçümü, faz ölçümü, faz teşhisi
-- Çıkartma eşiğinin manuel ayarlanması (büyük, orta, küçük)
-- Ekipman yönetim sisteminin EMD yazılımı ile donatılabilir (razım veritabanı dahil)
Donanım özellikleri:
| İstatistikler |
özellikleri |
| Model |
HG-904B4 dört kanal / HG-904B2 çift kanal |
| Kanal miktarı |
Dört titreşim kanalı, bir takometer kanalı |
| Ana fonksiyonlar |
Hız, hız, yer değiştirme ve eksenel kaplama dahil olmak üzere çeşitli parametrelerin tek kanal veya çok kanallı senkroni alımı |
| doğruluk |
±5% |
| A/D dönüşümü |
24 bitlik AD örnekleme |
| LCD ekranı |
Dokunmatik ekran girişini destekler, renkli 5 inçlik ekran |
| Takometre aralığı |
120~12000 rpm |
| Enstrümanın sıcaklık aralığı |
-20°55°C |
| Sensörün sıcaklık aralığı |
-20°~120°C |
| Şarj edilebilir pil |
Yeniden şarj edilebilir lityum pil 7.2V, 6800mA; şarj süresi 7 saat, sürekli çalışma süresi 8 saat |
| Şarj cihazı |
8.V, 2A |
| Teşhis kitaplığı |
Yerçekimi veritabanı |
| Ölçüm fonksiyonu ve aralığı |
Aynı anda 100 mv/g hassasiyetle dört parametreler değerini ve alarm parametreleri spektrumlarını ölçer.
Hızlandırma 0.1199.99 m/s2
Hız: 0.1199.99 mm/s
1um ̇ 1999um yer değiştirme
Aksyal kaplama değeri 0,1-30 m/s2
|
| Yazılım analizi fonksiyonu |
Titreme spektrum ve zaman alanı dalga şekli analizi, zarf analizi, yuvarlak rulmanlar için hassas hata teşhisi fonksiyonu (dört parça) Ayrı hata teşhisi fonksiyonu:Enstrüman donanımının diğer parametreler spektrumlarını toplamak için ayrı bir hata teşhisi fonksiyonu vardır, cepstrum, logaritmik spektrum ve güç spektrumu teşhisi (gerçek zamanlı elde etme ve gerçek zamanlı görüntüleme) |
| Depolama kapasitesi |
16G |
| Dış arayüz |
Şarj ve iletişim USB2.0 |
| Rapor çıkış fonksiyonu |
Veri raporu çıkışını algılar |
| Titreme ölçüm frekansı yanıt aralığı: |
2 ̊35KHz |
| Bağlanabilir sensör türleri: |
Piezoelektrik hızlandırma sensörü, ICP sensörü, Magnetoelektrik hız sensörü, Eddy akım sensörü |
Yazılım genel hatı:
Nesnelerin İnterneti'nin ve büyük veri platformlarının hızlı gelişmesiyle, mevcut yazılım sistemimizin işlevsel avantajlarını entegre ettik ve Windows.Net 3.5-5.0 platformunu benimsedik.Microsoft Visual Studio 2019 paketi, ve MySQL veritabanı. Yazılım sistemi ile toplayıcı arasındaki iletişim birleşik bir UDP mimarisini benimser ve yazılım sistemi hem ağ hem de bağımsız sürümlerle tasarlanır..Yaklaşık bir yıl süren çabalardan sonra, Enterprise Equipment Akıllı İzleme ve Teşhis Sistemi'nin (bundan sonra EMD sistemi olarak anılacaktır) en son sürümünü başlattık.Esnek müşteri yazılım işletimini ve kapsamlı analiz aracı avantajlarını kullanarak, kullanıcılar verileri daha kolay izleyebilir ve anormalliklerin nedenlerini daha etkili bir şekilde analiz edebilirler.kablosuz izleme koleksiyonları, ve çevrimdışı el analizatörleri. online veri eğilimlerini analiz ederken, el analizatörü, yer içi ekipmanların analizini daha kapsamlı hale getirmek için veri toplamasını tamamlayabilir.Böylece birim eğilimlerini ve anormallikleri kapsamlı bir şekilde analiz eder., anormalliklerin nedenlerini doğru bir şekilde belirlemek ve saha ekipmanlarının korunmasını en üst düzeye çıkarmak.
