Çeşitli frekanslı uzaktan alan Eddy akım testi

Çok frekanslı uzak alan Eddy Current Tester

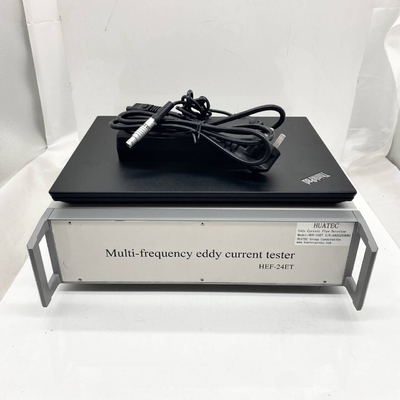

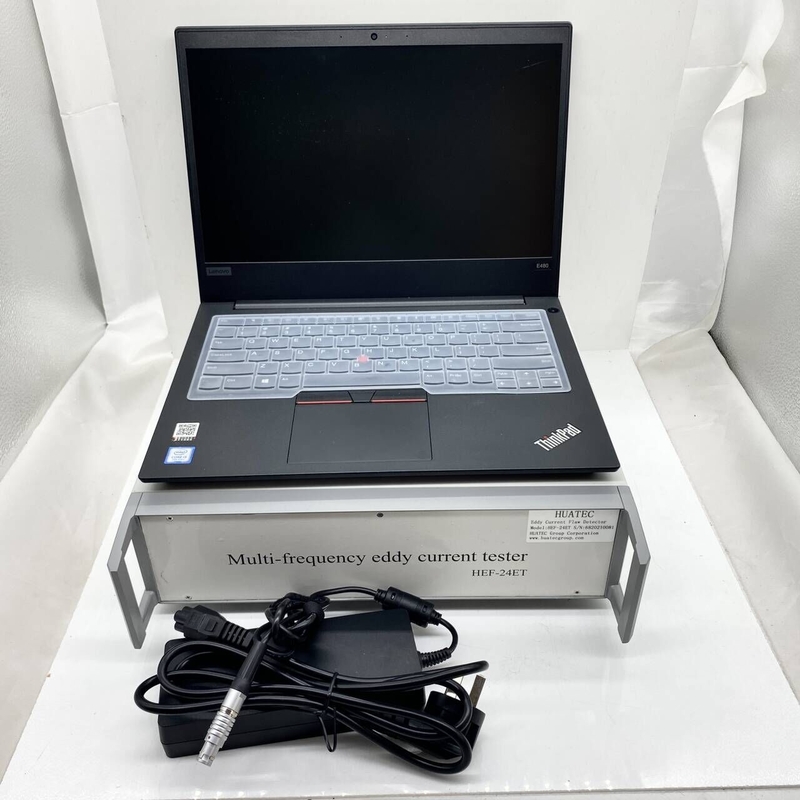

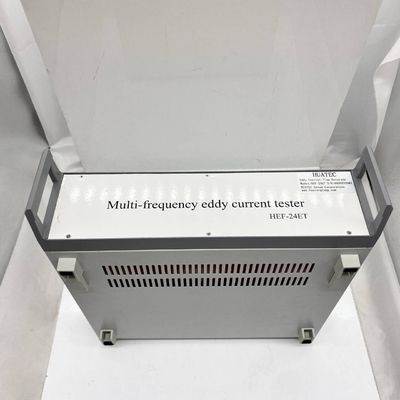

HEF-24ET intelligent all-digital multi-frequency eddy current testing instrument is a new generation of eddy current non-destructive testing device. HEF-24ET akıllı tüm dijital çok frekanslı sisik akım test cihazı yeni nesil bir sisik akım yıkıcı olmayan test cihazıdır.En gelişmiş dijital elektronik teknolojinin benimsenmesiyle, çok frekanslı çevre akımı teknolojisi ve mikroprosesör teknolojisi,it can achieve effective inner wall and outside wall cracks detection of the ferromagnetic and non- ferromagnetic metal pipes in real time İçi duvar ve dış duvar çatlaklarının gerçek zamanlı olarak tespit edilmesi.

HEF-24ET, geleneksel çok frekanslı, çok kanallı, geleneksel çok frekanslı test sistemleri ile bütünleşmiş bir çevre akımı test sistemine sahiptir.Aynı zamanda yüksek performanslı da olabilir., çok amaçlı, akıllı bir çevre akımı test cihazı.

Dört nispeten bağımsız test kanalı ile, HEF-24ET dört mutlak ve dört diferansiyel sisik akım sinyali alabilir.the instrument can also be switched to be two dual-frequency eddy current testing detectors with two simultaneous probe connections. alet aynı zamanda iki çift frekanslı çalkantı akımı test detektörü olmak üzere değiştirilebilir.Test frekansı 50Hz'den 10MHz'ye kadar değişken bir frekans aralığı ile seçilir ve zayıf test sinyalleri amplifikasyonu ve güçlü anti-sertleşme yeteneğine sahiptir.Tüp çatlak testine uygulandı, with inner-through probe, it can easily detect the defects such as inner/outside wall surface crack, pits, corrosion, thinning, wall materials and internal defects. İçerideki/dışardaki duvar yüzeyindeki çatlaklar, çukurlar, korozyon, incelemeler, duvar malzemeleri ve iç kusurlar gibi kusurları kolayca tespit edebilir.Ve bilgisayar kontrollü öz test özelliğine sahiptir., dijital ekran, yüksek test hassasiyeti, istikrarlı performans ve benzeri.

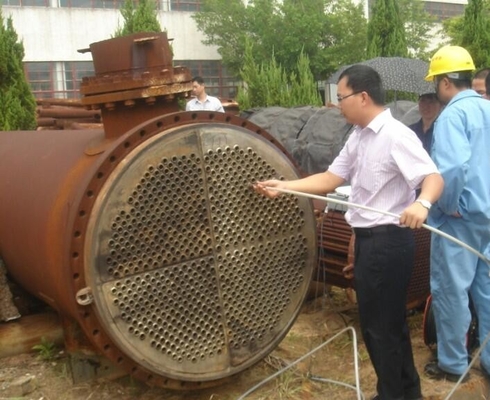

Bu nedenle, HEF-24ET özellikle çeşitli in-service metal (mısır, titanyum, alüminyum,zirconium and other metal material) tubes and metal parts flaw detection and wall thickness measurements and evaluation analysis in nuclear energy Nükleer enerjide borular ve metal parçaları hatası tespiti ve duvar kalınlığı ölçümleri ve değerlendirme analiziDaha ayrıntılı, örneğin hizmetten önce veya hizmette kazan tüpünün test edilmesi, ısı değiştiricisi tüplerinin test edilmesi,yeraltı boruları ve dökme demir boruları vb..

Özellikleri

1Frekans aralığı: 50 Hz ~ 10 MHz

2. İki bağımsız seçilebilir frekans

3. 3 karıştırma ünitesi (otomatik karıştırıcı)

4. Gerçek zamanlı izleme hafızası 4 Eddy Current sinyali.

5. Gain range: 0 ~ 99dB continuously adjustable, the work of each file 0.1dB step

6. Faz Dönüşümü: 0 ~ 359 ° sürekli ayarlanabilir, 1 ° hassasiyet.the screen instantly displays the phase change in impedance after the plans and eddy current signal amplitude and phase values. ekran anında planlardan ve çalkantılı akım sinyal genişliğinden ve faz değerlerinden sonra faz değişikliğini gösterir., uygun ve sezgisel

7. Düzenlenebilir prob uyarısı, 1-8

8. Hızlı dijital / analog elektronik dengeleme

9. Dört izlenim impedans planı ve sekiz iç kuşak eğri analiz ekranı,

10. zaman tabanlı tarama ekranı.

11. Hafıza yolunun gecikmiş blanking function

12. Menü yönlendirilen insan-makine diyalogu (in English).

13. işletim sistemi WinXp, Win7, Win8

14. Otomatik sinyal amplitudu ve faz ölçümleri, ve eddy current signals slow (adjustable) playback

15. Dijital filtreleme: Düşük geçiş: 0hz ~ 2000hz, yüksek geçiş: 0hz ~ 2000hz.

16. Konfigurasyon analizi fonksiyonu

17. Absolute erişim, diferansiyel ve kendi kendine karşılaştırma biçimleriyle donatılabilir, örneğin through type, interpolation type, flat type, point, rotary and other probe

18. With a unique non-constant-amplitude phase / amplitude domain Alarm

19. Çoklu donanım alarm çıkış portu

20. Gerçek zamanlı alarm çıkışı, gecikmiş alarm çıkışı

21Toplu depolama çeşitli test prosedürleri ve test verileri olabilir.

22C-scan ekranı.

23. Otomatik Faz / Defect Depth Curves show

24. Bir ekran görüntü in-servis boru hattının çapraz kesim diyagramı, test edilen tüplerin sıra sayısı ve sisli akım test sinyalleri.

25. Classified marks of pipe cross-section diagram, to form eddy current testing overview map of in-service pipeline..................................................................................................................................................................................................................................

26. Classified statistical test results (tables and histogram display), to facilitate the cumulative analysis of test results....................................................................................................................................................................................................................................

27. Automatically display the calendar and time. - Takvim ve zamanı otomatik olarak göster.

28. Seçenek Veri Analizi Sistemi

Başvurular

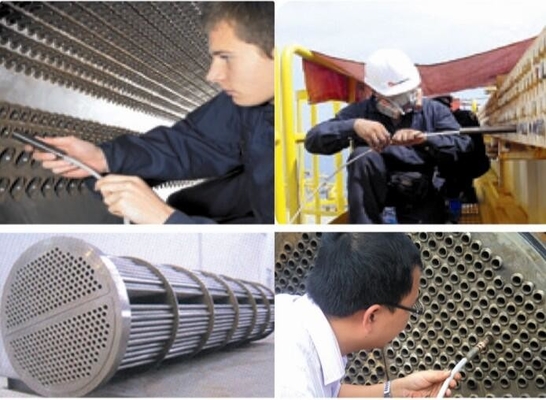

Özellikle nükleer enerji, elektrik gücü, petrokimyasal, havacılık, havacılık ve diğer bölümlere uygulanabilir bakır, titanyum, alüminyum, zirkonyum ve diğer borular hizmetinde,metal parts of the flaw detection and wall thickness measurements - hata tespiti ve duvar kalınlığı ölçümleri, ve çeşitli ferromanyetik boru hattı testleri, analizleri ve değerlendirmeleri.
