HUATEC 20-2000Hz Ultrasonik Hata Detektörü FD560 0 ila 80% Tam Ekran Yüksekliği

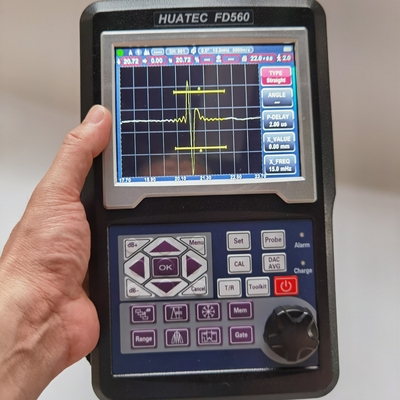

HUATEC ultrasonik hata dedektörü FD560

★ Kullanıcı dostu etkileşimli diyalog, Kalibrasyon, eğriler yapmak gibi işlemlere yardımcı olur.

★İhtiyacınız olan tüm araçlar: DAC, AVG, TCG, AWS, vb.

★Nabız Tekrarlama Frekansı: 20-2000Hz hassas ayarlama, yüksek hızlı tarama, kaçırma yok.

★Yüksek sinyal gürültü oranı, net ve istikrarlı yankı, gürültü karşıtı tasarım, zorlu çalışma koşulları için mükemmel.

★12 basamaklı AD, yüksek hızlı örnekleme tüm detaylarla daha iyi bir yankı diyagramına yol açar.

★20M frekanslı sondayı mükemmel bir şekilde kullanabilir.

★Yüksek hızlı gerçek zamanlı hata tespiti video kaydı.

★Mavi diş bağlantısı, mobil cihazla yeryüzünde tespit raporlarını oluşturmak ve yazdırmak için.

★IP65 standardı, silikon jel, su ve toz geçirmez, sağlam ve sonsuza kadar dayanıklı.

★Batarya bir şarjla 10 saat dayanır.

Özellikler

Çelik hızında:0-10000 mm

Malzeme Hız: 100 ∼ 20000 m/s

Nabız Tekrarlama Frekansı:20-2000Hz

Dinamik aralığı:≥38dB

Doğruluk: Yatay: +/- 0.2%, Dikey: 2.5%, Güçlendirici Doğruluğu +/-1 dB.

Çözüm gücü:> 40dB (5P14)

Duyarlılık kalıntıları:>62dB

Reddetme (sürtme): 0 ila % 80 tam ekran yüksekliği

500 bağımsızlık ayarlama, herhangi bir kriter serbestçe girebilir, test bloğu olmadan sahne içinde çalışabiliriz;

Büyük hafıza 1000 A grafiği

Test Modları: Puls yankısı, çift elemanlı ve içi iletim

Sonda Türleri: Tek Düz, Tek Çeyreği, Çift Düz, Çift Çeyreği, İçeri, Sürünen, Yüzey

Kapı Monitörleri: Tüm süpürme aralığında kontrol edilebilen iki bağımsız kapı

Birimler: Inç veya milimetre

Güç Gereksinimleri: AC Ana 100-240 VAC, 50-60 Hz

Ekran Gecikmesi: -20 ila 3400 μs

Sonda Gecikmesi / Sıfır Kaydırma: 0 ila 99.99μs

Dahili şarj edilebilir Li-ion pil paketi 5200 mAh'da 7.2V

Ekran parlaklığına bağlı olarak 10 saat nominal çalışma süresi

4 saat tipik şarj süresi

H×W×D(mm):220×175×40 (mm)

Ağırlık:1.0kg

Çalışma sıcaklığı: -10°C - 50°C

Depolama sıcaklığı: -30°C - 50°C

Dövme Enerjisi: 70V,100V,200V, 300V, 400V, 500V seçilebilir

Düzeltme: Pozitif yarı dalga, negatif yarı dalga, tam dalga, RF Sistemi

Bant genişliği (artırıcı bant geçidi): 0,2 ila 25 MHz

Kapı Monitörleri: Tüm süpürme aralığında kontrol edilebilen iki bağımsız kapı

Duyarlılık: Seçilebilir çözünürlükte maksimum 120 dB 0.1, 1.0, 2.0, 6.0 dB.

Değiştirici bağlantıları: BNC veya LEMO

Eğlenceli.Öneriler

Otomatik olarak eksiklerin tam konumunu gösterir ((Derinlik d, seviye p, mesafe s, genişlik,sz dB,ф).

Hata boyutlandırması: AVG veya DAC/TCG kullanılarak otomatik hata boyutlandırması, kusur kabul veya reddedilme raporlama hızları.

Değiştiricinin Otomatik Kalibrasyonu Sıfır Nokta, Köşeler, Ön Kenar ve Malzeme Hız (V2 ve iki delik)

DAC / TCG ve AVG'yi yankıyı değerlendirmek için yapmak ve kullanmak için uygun, eğri değiştirilebilir ve telafi edilebilir.

U-Disk'i bağlayarak, ünite sınırsız bellek elde edebilir.

Birimde 17 standart var.

Yerel olarak algılama raporlarını oluşturmak ve yazdırmak için mobil cihaza mavi diş bağlantısı. AWS D1.1.

Eğimli yüzey düzeltme özelliği.

Çatlak yüksekliği ölçüm fonksiyonu.

Büyütme kapısı:kapı aralığının tüm ekran genişliğine yayılması.

Otomatik kazanç fonksiyonu.

Kapak: Canlı A taramasının 70 Hz güncelleme hızı ve A taramasının kapak ile aynı anda gösterilmesi

Gösterim.

Peak Hold: Dondurulmuş zirve dalga biçimlerini test sonuçlarını kolayca yorumlamak için canlı A-Scans ile karşılaştırın.

Tarama Dondurma: Ekran dondurma dalga şekli ve ses yolu verilerini tutar.

Alarm: Beep ve LED.

Gerçek Zaman Saati.

Echoyu doldurun.

Yakalama işareti.

Kapının içindeki yankı rengi.

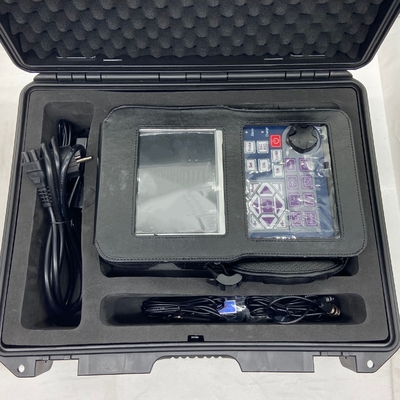

Temel Enstrüman Paketi

Taşınabilir ultrasonik hata dedektörü FD560

Düz ışın dönüştürücü (2.5 MHz, Φ20)

Açı ışın dönüştürücüsü (4 MHz, 8 mm×9 mm, 60°)

Değiştiricinin bağlantı kablosu (BNC-LEMO 00 veya isteğe bağlı LEMO 01- LEMO 00)

Şarj edilebilir Li-Ion pil paketi, 8 amp saat

Güç kaynağı/şarj ünitesi

Kullanım Kılavuzu İngilizce

HUATEC kalibrasyon sertifikası

Uygulama Yazılımı

Kemer
