HRD-100 WiFi Manyetik Kablo İpi Kusur Dedektörü Kablosuz Tam tespit için Hepsi Bir Sensör

HUATEC WiFi Manyetik Kablo İpi Hata Detektörü HRD-100 kablosuz ALL-IN-ONE sensörü ile

1.Specifications

Standartlar: GB/T21837-2008, ASTM E1571-2001 (ferromanyetik çelik tel ipinin elektromanyetik incelemesi için standart özellik), GB/T5972-2006/ISO 4309:90, GB8918?? 2006

Algılama aralığı:Φ1,5 mm46 mm (farklı bakır kol seçin,20mm,28mm,34mm,46mm şimdi isteğe bağlı)
Sensör ve tel ipi arasındaki göreceli hız:0En iyi seçenek:0.3 ∙ 1.5 m/s
Kılavuz kılıfı ve tel ipi arasındaki en uygun boşluk: 2 ¢6 mm,izin verilen boşluk: 0 ¢15 mm

Çıktı dosya tipi: Word dosyaları çıkışı

Alarm: Ses ve ışık alarmı
Kırık tel iplerinin yerini tespit etmek
Niteliksel yargılama doğruluğu: 99.99%
Kütlelendirme değerlendirmesi
Duyarlılığın tekrarlanabilirlik hatası: ±0,055%
Ekran hatası: ±0,2%
Konum algılama hatası, ((L): ±0,2%
Güç: 5V bilgisayar güç kaynağı
Sensörün ağırlığı: < 10 kg (normal sensör)

Çevre sıcaklığı: -10°C~40°C

Hava basıncı: 86 ~ 106Kpa

Nispi nem: ≤85%

Tel ip bilgisayar dedektörünün pencereler sistemi, DOS yazılım teorisine ve gerçek zamanlı görüntü alarmı rehberlik ideolojisine dayanan Visual Basic6 kullanan GB sistem yenilenme ürünüdür.0 programlama dili temeli, oluşmak için derleme devam eder.

Bu sistem donanım kısmı, yerli ve yabancı gelişmiş manyetik sensörü ve bağımsız araştırma ve geliştirme örnekleme modülünü kullanır.Bilgisayara doğrudan depolama.

Bu sistem yazılımı parçası, Visual Basic 6.0 programlama dili temelini kullanırken, wavelet dönüşüm analizi temelinde, derlemeyi sürdürür.Verilerin toplanması ve kontrolü gibi işlevleri gerçekleştirmek, veri analizi, veri görüntüleme, veri depolama vb. DOS yazılım fonksiyonunda görünür özelliği artırmak ve sürekli yol izleme özelliği ile, sürekli,Dinamik gözlemlenmiş veri sinyali ve onun değişim durumu, ve gerçek zamanlı görüntüleme elde edilen sonuç ve alarmı gönderir; Yazılım otomatik değerlendirme fonksiyonunu arttırdı;Artmış kesim ve toplam kesim alanı yüzdesi üzerinde gösterilen kısmi hatadaYazılım ve Windows tamamen uyumludur, kullanıcının hareketsizlik işlemine uyar, Word dosyalarını üretim inceleme raporu formu kullanır.

Bu sistem yazılımı uyumlu kablo ip bilgisayar dedektörü DOS yazılımı örnekleme verisi biçimi olabilir ve analiz işleme verebilir.

Windows sistemi bağımsız bir işletim prosedürü ve güvenli inceleme sistemi aldı, modern bilgisayar her tür için uygun olabilir,ve bir dizi inceleme prosedürünü tamamlar..

2Sistemler Talebi

2.1 Bilgisayar donanımının tasarrufu:

İşlemci: Celeron 1.5GHz'in üzerinde
Bellek: 128MB
Sabit disk: 10G
Bağlantı: WiFi

Monitör: VGA'nın üzerinde

2.2 Yazılım ortamı talebi:

• Bu sistem Windows XP, WIN7,WIN8, WIN10, Linux vb. işletim sistemlerini destekler.

• Microsoft Office Word platformunu yüklemeniz gerekiyor.

3- Sensör girişi.

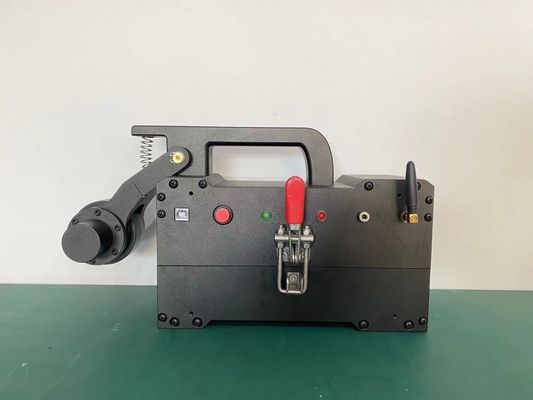

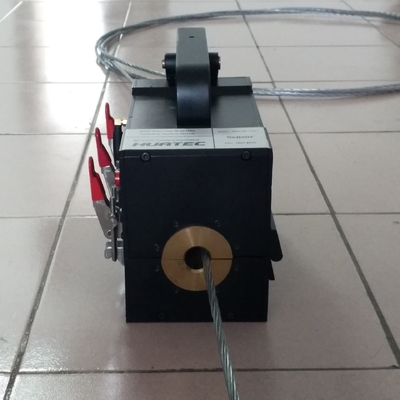

Manyetik sensör: Sensör, yer değiştirme belirleyicisi (Lider tekerleği, kodlayıcı), manyetleştirme kuruluşu ve örnekleme organizasyonundan oluşur.Kablo ipi ve göreceli hareketi var, o zaman sinyali toplayabilir.

Yer değiştirme belirleyicisi: Önde gelen tekerlek bir daire döndürdü, fotoelektrik kodlayıcı örnekleme talimatı darbesini gönderir ve eşit alan örneklemesini gerçekleştirir.

Mıknatıslama kurulum: Tel ip ve bu göreceli hareket var, tel ip eksenel mıknatıslama tamamlanır.

Örnekleme örgütlenmesi: Kablo ipi ve sensör göreceli harekete geçtiğinde,Hall elemanı örnekleme kanalı simülasyon voltaj sinyali içine tel ipi manyetik akım sızıntı değişim durumunu dönüştürecek.
