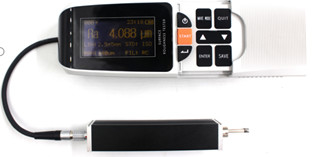

SRT-6671 Büyük Aralıklı Çok Parametreli OLED Ekran Yüzey Kabalığı Testi
Enstrüman Özellikleri
● Kontrol ve veri işleme için ARM işlemcisi, hızlı hız, düşük güç tüketimi;
● Yazılım nakli gerçek zamanlı işletim sistemi, çoklu görev paralel işleme desteği;
●Geniş menzil, çoklu parametreler: Ra, Rz, Rq, Rt, Rp, Rv, R3z ve diğer 13 parametre;
● 128*64 yüksek parlaklıklı OLED ekran, kendi kendine aydınlatma, geniş sıcaklık, tam görüş açısı;
● Zengin bilgiyi görüntüle, sezgisel, tüm parametreleri ve grafikleri görüntüleyebilir;
● ISO, DIN, ANSI, JIS ulusal standartlarıyla uyumludur;
● Dahili şarj edilebilir lityum pil, şarj işlem talimatlarını gösterebilir, operatör her zaman şarj derecesini bilebilir;
● Batarya göstergesi simgesiyle, kullanıcıları zamanında şarj etmeleri için uyarır.
● Büyük kapasiteli veri depolama, makine FLASH 200 grup orijinal veri ve dalga biçimi depolayabilir;
● 16G'a kadar ölçeklenebilir Micro SD kart depolama;
● Çeşitli sensörlerle uyumludur: standart sensör, küçük delik sensörü, oluk sensörü, derin oluk sensörü;
● Sensör yapısı optimize edildi, ölçülen değer daha istikrarlıdır;
● USB arayüzünü kullanarak, bilgisayar ve yazıcı bağlayabilir, gömülü yazılımları çevrimiçi yükseltmeyi gerçekleştirebilir.
Teknik parametreler
Ev sahibi makine
| Parametreler |
Ra,Rz,Rq,Rt,Rc,Rp,Rv,R3z,R3y,Rz(JIS),Ry,Rs,RSk,Rku,Rmax,Rsm,Rmr,Rpc,Rk,Rpk,Rvk,Mr1,Mr2 |
| Ölçme aralığı |
Ra:0.025-12,5μm |
| Gösterilen aralık |
Ra,Rq:0.005-16μm;Rz,Ry,Rt,Rp,Rv,Rmax,R3z:0.02-160μm;RS,RSm:1mm;Rmr:0-100% ((%Rt);Rsk:0-100% |
| Z ekseni ölçüm aralığı |
±20μm,± 40μm,± 80μm |
| En yüksek görüntü çözünürlüğü |
0.001μm |
| Filtre |
RC,PC-RC,GAUSS,DP |
| Örnekleme süresi l |
0.25mm,0.8mm,2.5mm |
| Değerlendirme süresi L |
(1-5) l ((özlü), l örnekleme uzunluğudur |
| Maksimum tahrik çarpımı |
17.5 mm/0.7 inç |
| En az tahrik yürütme uzunluğu |
1.3 mm/0.052 inç |
| İfade hatası |
≤ ± 10% |
| Değer değişkenliğini gösterir |
% ≤6 |
| Görüntüleme Kipi |
128×64 OLED Kılavuzlu sıvı kristal (spontan ışık) |
| Güç kaynağı |
Şarj edilebilir lityum pil |
| Genel boyutlar |
140 mm × 52 mm × 48 mm |
| Ağırlık |
440 g |
Sensör
| Sensör performans indeksi |
| Bulma prensibi |
İndüktansa türü |
| Ölçüm aralığı |
160μm |
| Kalem ucunun yarıçapı |
5 μm |
| İğne ucu malzemesi |
Elmas |
| Ölçme gücü |
4mN ((0.4gf) |
| Kalem ucunun açısı |
90° |
| Kayma eğrilik yarıçapı |
45 mm |
Uygulanabilir aralık:
SRT-6671, işleme, havacılık, otomobil parçaları, iletişim, elektrik enerjisi, elektronik ve diğer endüstrilerde yaygın olarak kullanılmaktadır.Teknik denetim bürosu, özel savcılık mahkemesi ve benzeri.

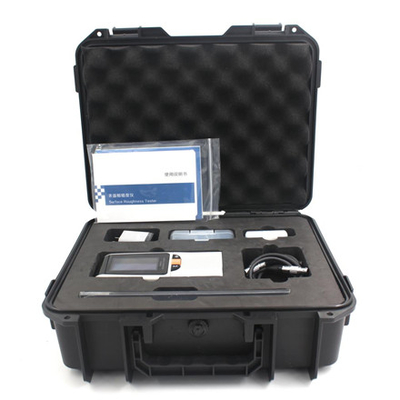

Standart Yapılandırma
| Ürün Adı |
KTY |
Ürün Adı |
KTY |
| Ev sahibi makine SRT-6671 |
1 |
RS100 standart sensörü |
1 |
| Standart Örnek plaka |
1 |
Güç adaptörü |
1 |
| Sensör ceket |
1 |
Paket listesi |
1 |
| Deneme plağı |
1 |
Garanti kartı |
1 |
| Spesifikasyon |
1 |
Sertifikasyon |
1 |
İsteğe bağlı
Kabalık ölçer ölçüm mermer platformu
- vida çubuğu kaldırılır ve düşürülür ve ölçüm doğruluğunu artırabilecek daha küçük bir şekilli iş parçasını ölçmek için V-çukur platformu üzerine yerleştirilir.
- Granit platform boyutu: 350mm × 195mm × 340mm
- Dikey kaldırma yüksekliği: 300 ± 1 mm
- Yukarı ve aşağı dönüş hatası: ≤ el tekerleğinin dönmesi 1 / 6 daire
- Ağırlık: 10Kg
Kabalık ölçerinin dökme demir platformunu ölçmesi
- Yükseltme yüksekliği: 300 ± 1 mm;
- Geri dönüş hatası: el tekerleğinin 1 / 6'dan fazla değil;
- ölçüm platformu boyutu: 340 mm × 180 mm × 20 mm.
BT yazıcısı
Ölçüm sonuçlarının kolayca basılması için isteğe bağlı 58 mm termal yazıcı.
Standart Sensör
