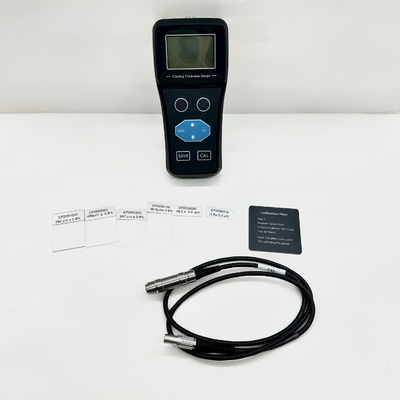

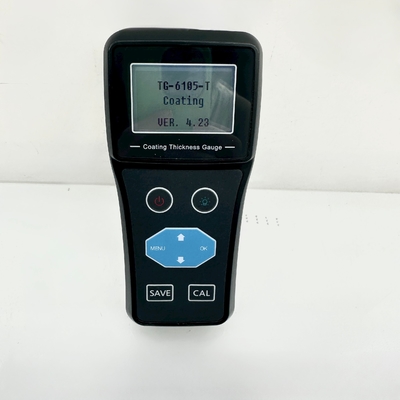

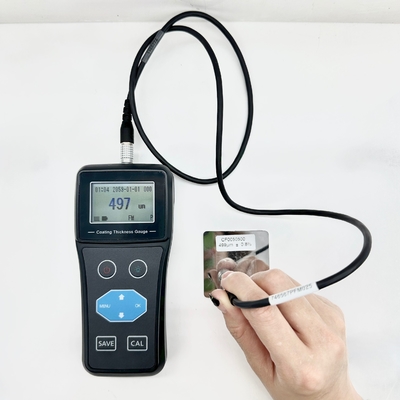

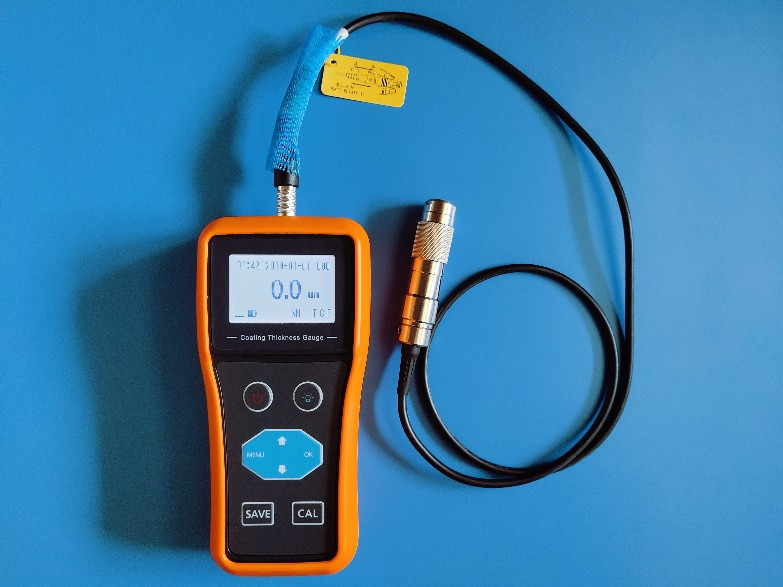

TG6105 Çok fonksiyonel Kaplama Kalınlığı Ölçüm Bakır Galvanizli Katman Üzerine Teneke Kaplama
TG-6105, manyetik ve girdap akımı taşınabilir kaplama kalınlığı ölçer.alaşımlı ve sert manyetik çelik, vb.), manyetik kaplama kalınlığı (zink, alüminyum, krom, bakır, kauçuk, boya vb.) ve manyetik olmayan metal substratlar (bakır, alüminyum, zinc, teneke vb.)İletici katman kalınlığında (kaşın gibi), boya, plastik, anodik oksidasyon filmi vb.),
NM:Sonda tipi, T:Bakır üzerine teneke kaplama, C:Gerçek zamanlı sıcaklık telafi,P: tek ölçüm
Uygulama:
Laboratuvarda kullanılabilir, mühendislik alanında da kullanılabilir, üretim, metal işleme endüstrisi, kimyasal endüstrisi, emtia denetimi ve diğer test alanlarında yaygın olarak kullanılır,malzeme koruma profesyonel gerekli araçtır.
Teknik parametreler:
| Görüntüleme doğruluğu |
0.1 um ((0 ~ 99.9 um),1 um ((100 ~ 10000 um),0.1g/m2 (modelle TG-6105P) |
| Kalibrasyon Modu |
Sıfır, Tek Nokta, İki Nokta ve Temel Kalibrasyon |
| Ölçme modu |
Tek nokta, tarama modu, ağırlık modu, diferansiyel modu, ortalama değer modeli, alarm modu |
| Görüntüle |
İngilizce / Çince seçilebilir, FSTN arka ışıklı LCD ekran |
| Ekran gösterimi |
Kalınlık ölçüm değeri, birim ağırlık ölçüm değeri, yoğunluk ayar değeri, tarih, saat, çiftleşme durumu, Bluetooth durumu (iletilmez), güç göstergesi, ölçüm modu, sond tip,Gerçek zamanlı sıcaklık telafi durumu, veri depolama durumu, depolama dosyası durumu vb. |
| Veri belleği |
Zaman, prob türü vb. dahil olmak üzere 500 ölçüm. |
| İletişim |
Bluetooth (ifadesi) ve Mini-USB arayüzü, sanal seri port protokolü, PC veya Akıllı Telefonlarla çevrimiçi ölçümü destekle, barındırma yazılımı yükseltilebilir |
| Veri baskı |
Seçenek taşınabilir Bluetooth termal yazıcılar |
| Güç kaynağı |
3 * 100 saatlik kullanım için AAA alkali piller (yakın arka ışık) |
| Kapatın. |
Zamanlama gücü kapalı, ve düşük pil gücü kapalı |
| Sıcaklık |
Kullanım: -10 ~ 50 °C, Saklama: -30 ~ 60 °C |
| Boyut ve ağırlık |
150mm*70mm*30mm/yaklaşık 160g ((batarya yok) |
| Malzeme |
ABS ve PC alaşımı ((IP67) |
TG-6105 serisi sonda kılavuzu
| Sonda tipi |
F sondası (Manyetik indüksiyon) |
N sondası(Tırnaklı akıntı) |
| Kullanımı |
Manyetik metal substrat üzerindeki manyetik olmayan kaplama |
Manyetik olmayan metal substrat üzerindeki iletken olmayan kaplama |
| Sonda tipi |
FM |
FL |
Döviz |
FT |
FS |
FH |
NM |
NL |
| Ölçüm aralığı ((μm) |
0 ~ 1500 |
0 ~ 3000 |
0~10000 |
0 ~ 1500 |
0 ~ 500 |
0 ~ 3000 |
0 ~ 1500 |
0 ~ 3000 |
| Ölçüm doğruluğu ((μm) |
Temel kalibrasyon |
±(0,5+1% H) |
±(1+2% H) |
±(1+3% H) |
±(1+1% H) |
±(0,5+1% H) |
±(1+2% H) |
±(0,5+1% H) |
±(1+2% H) |
| Sıfır Noktası Kalibrasyonu |
±(1+2% H) |
±(1+3% H) |
±(2+5% H) |
±(1+2% H) |
±(1+2% H) |
±(1+3% H) |
±(1+2% H) |
±(1+3% H) |
| Min. Kavis yarıçapı |
1.5 mm konveks |
1.5 mm konveks |
10 mm konveks |
1.5 mm konveks |
1 mm konveks |
1.5 mm konveks |
3mm konveks |
6 mm konveks |
| Min. Alan Yarıçapı |
Φ7mm |
Φ7mm |
Φ40mm |
Φ7 mm |
Φ3mm |
Φ7mm |
Φ5mm |
Φ7mm |
| Plakın Kritik Kalınlığı |
0.5mm |
0.5mm |
2 mm |
0.5 mm |
0.2 mm |
0.5 mm |
0.3 mm |
1 mm |
| Sıcaklık ((°C) |
0 ~ 50 |
0 ~ 50 |
0 ~ 50 |
0 ~ 50 |
0 ~ 50 |
0 ~ 300 |
0 ~ 50 |
0 ~ 50 |
| Ölçüm yönü |
 |
|
|
|
|
|
|
|
| Ortak Uygulama Alanı |
Standart sonda
Geleneksel kaplama boya katmanı, vb.
|
Daha kalın sond boya tabakası, sprey kaplama vb. |
Ultra kalın prob korozyon karşıtı katman,
Yangın koruma katmanı vb.
|
Doğru açı sondası ile borunun içindeki dar alan |
Küçük prob, küçük iş parçası, bağlayıcı, vb. |
Yüksek sıcaklık sonda 300 °C yüksek sıcaklığa dayanabilir |
Standart sond oksit tabakası, sprey kaplama,
Bakırla kaplanmış teneke, kromla kaplanmış
|
Daha kalın sond kaplama, boya kaplama vb. |
TG-6105 serisi model rehberi
| Model |
Bluetooth |
Ağırlık ölçümü |
Komuta kontrolü |
| TG-6105(temel) |
- |
- |
- |
| TG-6105B(Bluetooth) |
√ |
- |
- |
| TG-6105P(gram ağırlığı) |
- |
√ |
- |
| TG-6105BP(bluetooth ve ağırlık) |
√ |
√ |
- |
| TG-6105OC(Online) |
- |
- |
√ |
| TG-6105OB(Bluetooth & online) |
√ |
- |
√ |
| TG-6105OP(gram ağırlığı ve çizgi) |
- |
√ |
√ |
| TG-6105OBP(gram ağırlığı, diş ve çizgi) |
√ |
√ |
√ |
Not: On line model için RS232/485 ve diğer iletişim portu isteğe bağlıdır
Özellikleri:
1. Yüksek hassasiyetli örnekleme çipi ve gelişmiş gerçek zamanlı sıcaklık telafi teknolojisi ile özel kalibrasyon modelini benimser, tam ölçüm aralığını elde edebilir,ve 20um'un altındaki ultra ince galvanik kaplama ve oksit tabakasının kalınlığını doğru bir şekilde ölçebilir
2. aynı anda galvanizli katman kalınlığı ve birim ağırlığı (gram versiyonu) ölçülebilir
3. Çeşitli prob özelliklerini destekler, sondun kullanım ömrünü etkili bir şekilde uzattığından, sondun giyimden sonra ana enstrümanla yeniden eşleştirilebilir
4. Yüksek hassasiyetli tek nokta ölçümü, tarama ölçümü, birim ağırlık ölçümü (gram ağırlığı sürümü TG-6105P), fark ölçümü, ortalama ölçüm ve diğer ölçüm modlarına sahiptir.
5. sıfır nokta kalibrasyonuna, bir nokta kalibrasyonuna, iki nokta kalibrasyonuna ve temel kalibrasyon işlevlerine sahiptir, sistem hatasını otomatik olarak düzeltebilir
6. veri depolama fonksiyonuna sahiptir ve istatistiksel analiz için kaydedilen verilere gruplanabilir
7. otomatik zümlü alarm aralığının ötesinde, kalınlık değerinin üst ve alt sınırlarını ayarlayabilir
8. Çaplama durumunu anlatan bağlantı fonksiyonu ile, ölçüm durumunu sezgisel olarak anlamak
9. kalınlık değeri, bağlantı durumu, elektrik miktarı bilgileri, test süresi, depolama durumu vb. dahil olmak üzere zengin bilgi görüntüler.
10. Yerleşik Bluetooth modülü (eleştirel Bluetooth sürümü) ve Mini-USB arayüzü, isteğe bağlı Bluetooth yazıcısı,ve kablolu ve kablosuz veri aktarımı için PC veya akıllı terminal cihazlarla iletişim kurabilir
11. Gerçek zamanlı çevrimiçi ölçümü, talimat kontrolünü ( talimat sürümü) destekler, ana yazılım yükseltilebilir
12. RS232, RS485 iletişim arayüzü ile donatılabilir, on line model için isteğe bağlı
13. kalınlık ölçüm modülü ve kalınlık ölçüm sensörü özelleştirilebilir
