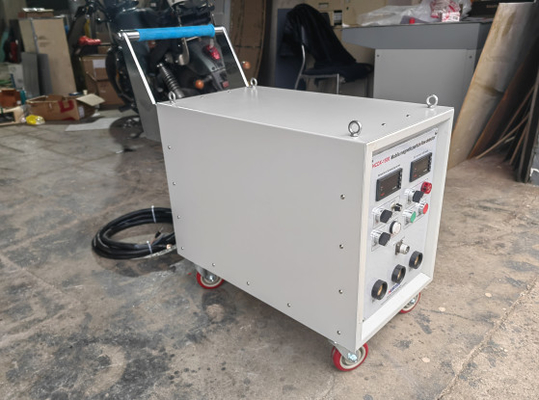

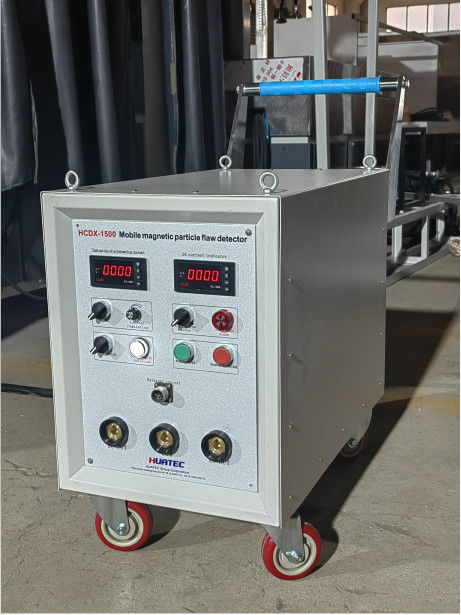

HCDX1500 Hareketli manyetik parçacık hatası dedektörü AC/DC
Ben...Teknik özellikler
| AC manyetizasyon akımı |
AC 0~1500A (etkili değer) sürekli ayarlanabilir, kısa süreli kesintisiz güç, güç kapalı faz kontrolü;
HWDC: 0 ~ 1500A (ortalamadan iki kat daha fazla) sürekli ayarlanabilir, kısa süreli kesintisiz güç; |
| Otomatik manyetikleştirme akımı |
AC/HWDC 1500A~0 sürekli ayarlanabilir, demanyetizasyon süresi akımın azalması ile kısaltılır; |
| Çıkış kablosu |
3 metrelik 2 bakır çekirdeği esnek kablo (120mm2) |
| Güç kaynağı |
220V (iki fazlı üç tel sistem) ± 10%, 50Hz, anlık akım yaklaşık 100A |
| Boyutları |
750 ((L) × 420 ((W) × 900 ((h) mm; (kullanıcı dahil değil) |
| Remanence istikrarı |
≤ ± 5% |
| Ağırlık |
yaklaşık 120kg |
IIYapı özelliği
Güç girişi için 10 kare üç çekirdekli bir kablo donatılmıştır, bir ucu devre kesicinin üst ucuna bağlıdır,ve diğer uç elektrik şebekesi dağıtım tahtasındaki hava anahtarına bağlı, aynı zamanda ceset de yerleştirilmiştir.
Üç çekirdekli kablonun RD ve BK kabloları güç faz ileticisine ve BU kablosu koruyucu topraklama kablosuna bağlıdır.
Dahili sigorta koruma cihazı. 220V dış güç kaynağını açın, cihaz güç anahtarını açın ve ana devreye güç verin.
Çıkış kablosunun kolay çıkarılması ve değiştirilmesi için, manyetleştirme sargılarının veya destek sondasının kolay bağlantısı için hızlı bir bağlantı kullanılır.
Destek çubuğunun prob başı ayırılabilir bir bakır başıdır ve bakır ağ yastığı aracılığıyla iş parçasına temas edebilir, böylece zayıf temas nedeniyle arıza eğiliminde değildir.Bir bastırma düğmesi anahtarı ile bir çubuk sonda bir yuvarlak uçuş fiş aracılığıyla panel ortasında yuvarlak bir sokete bağlı üç çekirdekli bir kablo vardırDestek çubuğu sondasındaki baskı düğmesi, işletim panelindeki yeşil düğme olarak kullanılabilir.Üç çekirdekli kablo üzerinde yuvarlak uçuş fiş bakır çubuğunun ortasındaki yuvarlak sokete bağlıdır, ve ayak düğmesi, işletim panelindeki yeşil düğme ile bağlanabilir.
VUygulama ve kullanım
1Kullanmadan önce dikkatli olun.
Lütfen bu kullanım kılavuzunu ayrıntılı olarak okuyun. İlk kez veya uzun süre kullanmadan önce, dış kısımların sağlam olup olmadığını kontrol edin.Ayrıca kapak açmak eğer eğer herhangi bir gevşek iç kısımları kontrol edebilirsiniz, ama izin almadan herhangi bir parçayı söküp monte etmeyin.
Kuru, temiz ve iyi havalandırılmış bir ortamda, asit veya alkali ve diğer aşındırıcı gazlar olmadan saklanmalı ve kullanılmalıdır.Bu ortamda yüksek sıcaklık ve güçlü titreşim veya etki olmamalıdır..
Güç kaynağını açmadan önce, lütfen güç kaynağının gerekli güç kaynağı ile tutarlı olup olmadığını ve bağlantının doğru olup olmadığını kontrol edin.ve elektrik şebekesi ve anahtar kapasitesinin gereksinimleri karşılayıp karşılamadığı.
2Kullanım ve İşleme
(1) Güç kablosunu elektrik şebekesine bağlayın, güç dağıtım dolabını bağlayın ve ana devreyi elektrik şebekesine bağlayın
(2) "Power", "Power" gösterge ışığını açın, sonra güç kaynağı ve egzoz fanı üzerinde devre kontrolü gerçekleştirir çalışmaya başlar;
(3) AC manyetizasyonu gerektiğinde, "AC/DC" seçici düğmesini "AC" pozisyonuna çevirin ve Akım düzenleyici düğmesini "Akım ADJ" minimum veya uygun konuma çevirin.
(4) İki 120mm2 kabloların bir ucundaki bakır bağlantıyı makinenin karşılık gelen çıkış arayüzüne bağlayın.ve kablo ilgili çıkış ucu (AC sonu veya DC sonu) bağlamak için dikkat;
(5) Panel tetik düğmesine veya ayak düğmesine basın, tetikleme devri SCR işini kontrol etmek için nabız tetikleyecek ve AC manyetizasyon kontrolünü gerçekleştirecektir;
(6) Çubuk elektrotunu iş parçasına bağlayın veya kabloyu iş parçasına veya sıvılama çubuğu tekniği ile sarın.
(7) tetik düğmesine veya ayak düğmesine basın, ammeter hatayı tespit için gereken akım değerini göstermek için akım ayarlama düğmesini ayarlayın,ve sonra manyetize tamamlamak için tetik düğmesine basınMaksimum akım altında, dış manyetik parçacık denetimi uygulayın, genellikle manyetleşme süresi 2 saniyeden azdır.ve aralıklı zamanın 5-10 katından fazla olması gerekir (az manyetizasyon zamanları), aralıklı zaman çarpı buna göre azaltabilir).
(8) Eğer manyetikleştirme gerekiyorsa, sadece "Mag. / Demag. " seçicisini "Demag. " düğmesine çevirin ve yukarıdaki adımlar (1) ila (7) gibi işlemleri yapın;
(9) Yarım dalga DC manyetizasyonu kullanmanız gerekiyorsa, sadece "AC/DC" seçme düğmesini "DC" konumuna çevirin, bu zamanda, iç çalışma rölesinin KC1 emmesi, iş geçişini tamamlayın.(Ayrıştırıldıktan sonra çıkış kablosunun da karşılık gelen çıkış ucunu kullanması dikkate alınmalıdır)
(10) Kullanımı durdurduğunuzda, ana "Power" düğmesini ve güç dağıtım panosu düğmesini kapatın ve gerekirse dış aksesuarları çıkarın.
