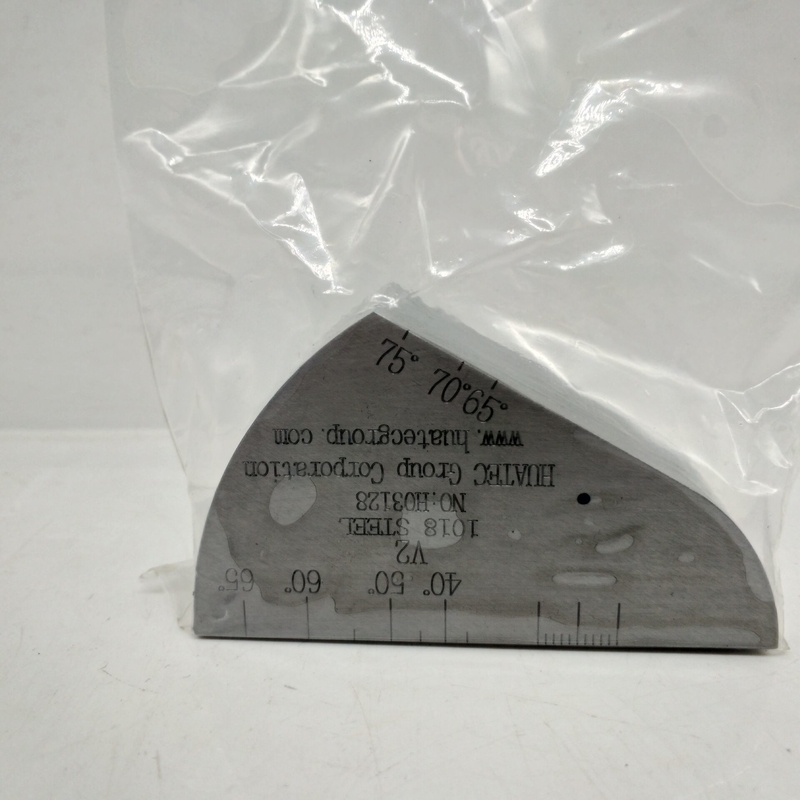

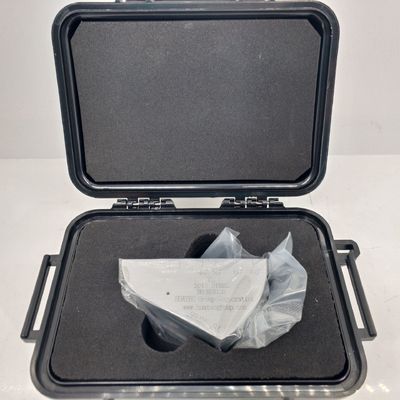

IIW V2 ultrasonik denetim kalibrasyon test bloğu

IIW V2 ultrasonik denetim kalibrasyon test bloğu

Standart:ISO7963-2010

IIW2 test bloğu (V-2 test bloğu), Uluslararası Kaynak Derneği tarafından onaylanan standart test bloğudur.V-2 test bloğunun hafif ağırlık ve taşımak kolaylığı avantajları vardır.Özellikle saha kullanımına uygun.

TYPE	V2
Boyut (mm)	Tolerans	Kontrol sonucu
75	±0.10	Eğitimli
43.3	±0.05	Eğitimli
12.5	±0.05	Eğitimli
(S)	<0.05	Eğitimli
(S)	<0.03	Eğitimli
(Ra)		Ra≤3,2um
F1.5	±0.05	Eğitimli
	< R0.10	Eğitimli
R50	±0.10	Eğitimli
R25	±0.10	Eğitimli

Ana Kullanım Noktaları:

(1) Eğilmiş sondanın çarpma noktası ve hassasiyet marjı, R50 mm yarıçaplı bir yay yansıması yüzeyi kullanılarak ölçülmüştür.

(2) 5 geçişli deliğin yansıtıcı yüzeyini kullanarak, eğim sondasının kırılma aralığı sırasıyla 45°-65° ve 65°-75°'dir.

(3) Hata dedektörünün yatay ve dikey doğrusallığı, 12.5 mm kalınlığında tabanın birden fazla p dalga yansıması kullanılarak ölçülebilir.

(4) Zaman eksenini ve sıfır noktasını düzeltmek için iki yay yüzeyi, R25 ve R50 kullanılır.
