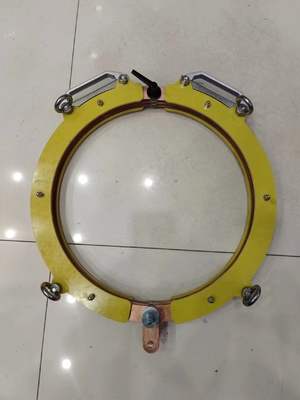

Magnetik bobin hatası dedektörü 300 mm açık-yakın tip

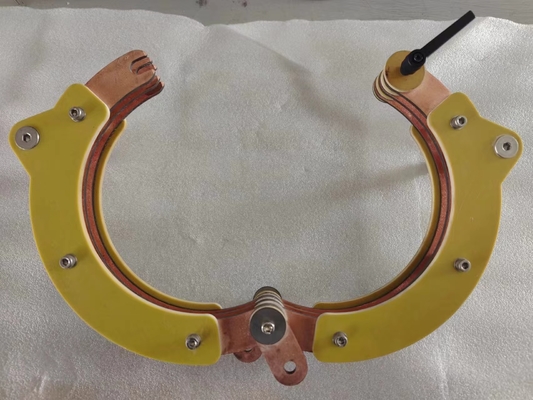

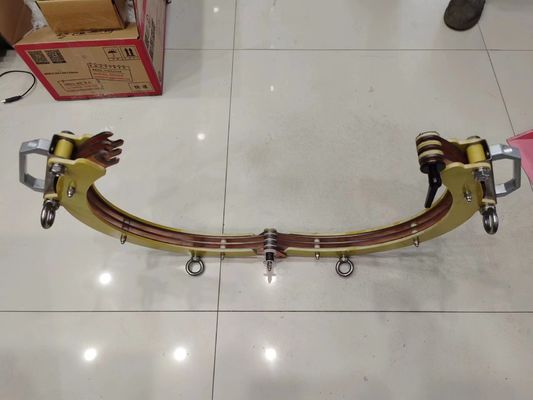

Açık-kapalı tip bobin manyetik parçacık hatası dedektörü, iş parçasının bobine girmesini kolaylaştırır.
Ana parametreler
| Giriş akımı |
8a, manyetizasyon ve manyetizasyonun ayarlanmış değerlerine göre belirlenirken, bekleme akımı 0,5A'dır. |
| Güç kaynağı |
AC200-240V 50 / 60Hz |
| Manyetik akım |
8A (8A * 400T = 3200AT) |
| Merkezi manyetik alan |
En fazla 110G |
| Demaynetizasyon akımı |
8-0A |
| Bobin boyutu |

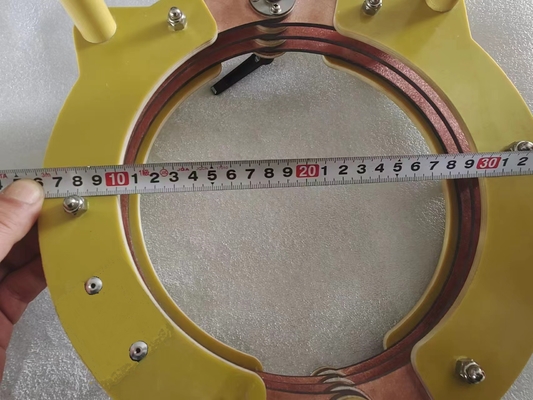

Φ 300 mm, toplam 400 dönüş |
| Geçici yük oranı |
> 30% |
Fonksiyon tanıtımı
1. Mıknatıslama - iş parçasını mıknatıslamak için elektromanyetik alanı başlatmak;
2. Demagnetizasyon - demagnetizasyon alanı iş parçasını demagnetizasyona başlar;
3. Aşırı sıcaklık alarmı - sarmalın 75 °C'lik bir sıcaklık sensörü vardır.
Kurulum ve devreye girme
Kurulum:
1- Ekipman, metal toz, aşındırıcı gaz ve yanıcı ve patlayıcı maddeler olmadan kuru bir ortamda kurulmalıdır;
2Çevre ortamının sıcaklığı -10 °C'den düşük olmamalı ve +40 °C'den yüksek olmamalıdır.
3- Havanın göreceli nemliği % 85'ten fazla olmamalıdır.
4. Montaj ekipmanları ile her yardımcı tesis arasındaki boru ve tel bağlantısı, gösterge işareti ve fiş tabanına göre bağlanmalıdır;
5. Güç kaynağı (güç kaynağı, hava kaynağı vb., ekipman kurulum ortamına ve çalışma koşullarına göre) ve ekipman kabuğu güvenilir bir şekilde topraklanmıştır;
İşe koyma:
1Ekipman yerleştirildikten sonra, önce tüm bağlantı tellerinin ve bağlama vidalarının gevşek olup olmadığını kontrol edin.
2. Makinenin ana anahtarının üst ucundaki voltajın ekipman kurulum ortamı ve çalışma koşullarının gereksinimlerini karşılayıp karşılamadığını ölçmek için aletler kullanın;
3. Her fonksiyon eylemini kontrol edin, her fonksiyon düğmesine elle basın veya geçiş yapın ve ekipmanın her fonksiyon eylemini buna göre gerçekleştirin;
4Demagnetizasyon etkisi denetimi: demagnetizasyondan sonra kalan manyetizmanın gereksinimleri karşılayıp karşılamadığını kontrol etmek;
5Teslimat ve denetimden geçtikten sonra, ekipman üretime girebilir.
Günlük bakım
Ekipman kullanıldıktan sonra, aşağıdaki işlemler yapılmalıdır:
1Güç anahtarını kapat ve ekipmanın güç kaynağını kes.
2Dış güç kaynağının ana anahtarını kes.
3. bobin yüzeyinde yağ leke temizlemek ve tüm ekipman temiz tutmak;
4Bir ay içinde devre bağlantı hattını, kabloyu ve bağlayıcıyı gevşeklik ve yaşlanma için kontrol edin.
5. Her gün manyetik süspansiyonun konsantrasyonunun standardı karşılayıp karşılamadığını kontrol edin;
6- Aygıt yüzeyinde yağ lekelerini temizlemek için nötr yıkama kullanılması gerekir.
7Eğer kabuk hasar görürse, kullanmaya devam etmesi yasaktır.
Kusur tespit prensibi
Elektromanyetizma ilkeleri
Manyetik akım, ferromanyetik iş parçasının yüzeyinde bir elektromanyetik alan oluşturur (AC ve yarı dalga DC deri etkisine sahiptir).Kusurların varlığı manyetik kuvvet hattını kesecektir., bir sızıntı manyetik alan oluşturur ve manyetik parçacıkları emiyor.Kusurların varlığı manyetik işaretleri gözlemleyerek değerlendirilebilir (manyetik işaretler aslında büyütülmüş kusurlar).
Boylamlı manyetizasyon yöntemi
Yani, bobin yöntemi kullanılarak, iş parçası bobine girdirilir veya iki bobinden oluşan manyetik boyunduruğun arasına yerleştirilir.boylamlı manyetik alan bobinde üretilir ve çevresel çatlak kontrol etmek için iş parçasının uzun eksen boyunca geçer.
