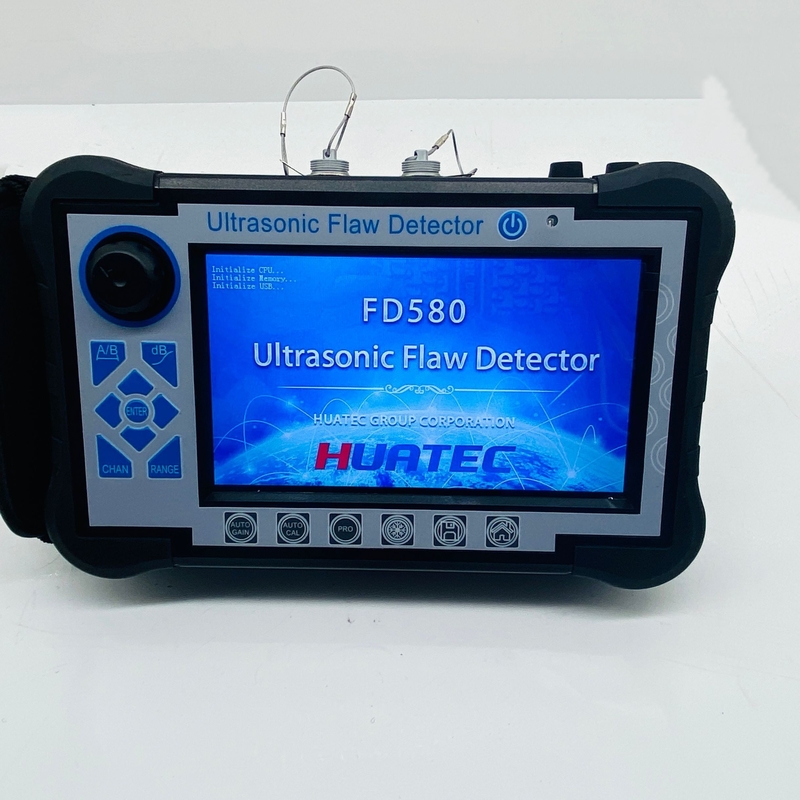

FD580 Dijital Dokunmatik Ekran Ultrasonik Çatlak Hata Dedektörü
Giriş
Dijital ultrasonik hata dedektörü, dokunmatik ekranlı gelişmiş bir tiptir ve iş parçası içindeki çatlaklar, kaynaklar, gözenekler, kum delikleri, inklüzyonlar, katlamalar vb. gibi çeşitli kusurları hızlı, kolay ve hasarsız bir şekilde doğru bir şekilde tespit edebilir, konumlandırabilir, değerlendirebilir ve teşhis edebilir. Elektrik gücü, petrokimya, kazan ve basınçlı kap, çelik yapı, havacılık, demiryolu taşımacılığı, otomobil, makine ve diğer alanlarda uygulanmıştır. Tahribatsız muayene endüstrisi için vazgeçilmez bir araçtır.Teknik Özellikler
Ekran
| 7 inç TFT renkli ekran, 800*480 çözünürlük |
Çalışma modu |
| Düğme, Döndürme, Dokunmatik Ekran |
Güç kaynağı |
| Lityum İyon Pil |
Pil kapasitesi |
| 5.0Ah |
Güç voltajı |
| 12V |
Güç miktarı |
| 1 |
|
| 8 saatten fazla |
Adaptör girişi |
| DC100~240V 50Hz/60Hz |
Adaptör çıkışı |
| AC 12V |
Adaptör gücü |
| 36W |
Veri depolama |
| SD kart (16G) |
Alarm |
| Sesli ve ışıklı alarm |
|
| -10℃~45℃ |
Depolama Sıcaklığı |
| -20℃~60℃ |
IP Sınıfı |
| IP65 |
Boyut |
| 245*155*55mm |
Ağırlık |
| 1.18kg (pil dahil) |
Geleneksel UT Modeli |
| Prob Konektör tipi |
| LEMO 00 |
Kanal Tipi |
| Tek kanal |
Kanal Numarası |
| 500 grup (ölçeklenebilir) |
Darbe Tipi |
| Negatif keskin dalga |
İletim Voltajı |
| 50~350V, 50V adımında |
Sönümleme |
| 560Ω |
Kazanç |
| 0~110dB, adım: 0.5/2/6/12dB |
Kazanç İnce Ayarı |
| -4~+4 |
Yüzey telafisi |
| Tüm Kazanç Aralığı |
Çalışma Frekansı |
| 0.5~20MHz; |
Prob Tipi |
| Tek, Çift, Geçişli, Daldırma tipi |
Filtre |
| Üç seçenekli: |
1~4MHz/0.5~10MHz/2~20MHz
Tespit Modu
|
| Negatif/Pozitif/İki yönlü/RF |
Reddet |
| 0~80%, adım %1 |
Test Aralığı |
| 0~15000mm, Minimum ekran aralığı: 15mm (çelikte) |
Malzeme Hızı |
| 100~20000m/s |
Darbe yer değiştirmesi |
| -10~1000mm |
P GECİKME |
| 0~200us |
X-DEĞER |
| 0~100mm |
Kılavuz |
| Kaynak, Levha, Dövme muayenesi |
Test Noktası |
| Tepe/X-değer/J değer |
Ölçüm |
| Kapı: Genlik, Genlik dB değeri, Aralık, Yatay mesafe, Dikey mesafe, A ve B Kapısı arasındaki fark değeri |
İmleç: 2 çapraz imleç, yatay ve dikey mesafeyi ve imleçler arasındaki mesafeyi test edebilir (B tarama fonksiyonu altında)
Kapı
|
| Kapı başlangıcı: tüm aralık |
Kapı genişliği: tüm aralık |
| Kapı seviyesi: %10~%90, adım: %1 |
| Eğri |
| DAC, maksimum altı eğri, NB/T 47013, GB/T 11345, GB/T 29712 ve diğer standartlara uygundur |
TCG, maksimum altı eğri |
| AVG |
| Diğer fonksiyonlar |
| Tam ekran, imleç anahtarı (aralık/Yükseklik/Ufuk), tek/sürekli otomatik kazanç (%10~%100, adım %10), yankı karşılaştırma, yankı tam, tepe zarfı, tepe belleği, hızlı tarama, dış mod, ekran görüntüsü |
Tepe dondurma/Çatlak derinliği/Kapı genişletme//eğri yüzey modifikasyonu/ B tarama/Düz kaynak simülasyonu//video |
| Alarm |
| Sesli ve ışıklı alarm |
Hassasiyet Kalıntıları |
| 65dB'den fazla (200mm—Φ2FH, 2.5PΦ20) |
Yatay doğrusallık hatası |
| 0.3% veya daha az |
Dikey doğrusallık hatası |
| 3% veya daha az |
Genlik doğrusallık hatası |
| ±2% veya daha az |
Zayıflatıcı doğruluğu |
| 20dB ±1 dB |
Dinamik aralık |
| 32dB'den fazla |
Uzak çözünürlük |
| 26dB'den fazla |
Gürültü Seviyesi |
| 40×10'dan az |
-9 V/Özellikler |
|
|
|
• Yakın ve uzak mesafe tespit gereksinimlerini karşılayan yüksek hassasiyetli niceleme ve konumlandırma
• Yakın alan kör noktası küçüktür, küçük çaplı ve ince duvarlı boru tespit gereksinimlerini karşılayabilir.
• Otomatik kalibrasyon fonksiyonu: tek tuşla otomatik kalibrasyon, kullanımı kolay, otomatik test probu "P Gecikme", "K değeri", "X değeri" ve hız
• Hata yankısının konumunu otomatik olarak görüntüler (Derinlik: d, Yatay: p, Mesafe: s, Genlik, dB, φ )
• Üç ölçeği serbestçe değiştirin (Derinlik: d, Yatay: p, Mesafe: s)
• Otomatik kazanç, tepe zarfı, tepe belleği fonksiyonları, tespit verimliliğini artırabilir.
• Hata tespit işlemini ve dinamik oynatmayı otomatik olarak kaydeder
• φ değeri hesaplaması: Düz prob ile dövme hata tespiti, dönüşüm φ değerine otomatik olarak en yüksek dalgayı bulabilir
• 500 bağımsız kanal (genişletilebilir), herhangi bir endüstrinin tespit standartlarını serbestçe girebilir ve saklayabilir, yerinde inceleme için standart blokları taşımasına gerek yoktur.
• 500 A-tarama dalgasını ve verisini serbestçe saklayın, oynatın
• DAC, AVG ve TCG eğrileri (derinlik telafisi) otomatik olarak oluşturulur ve bölümlere ayrılabilir. Örnekleme noktaları sınırsızdır ve düzeltilip telafi edilebilir.
• 14 yerleşik inceleme standardı
• Herhangi bir endüstri standardını serbestçe girin
• Darbe genişliği ve gücü ayarlanabilir
• B tarama ve B renkli tarama fonksiyonu;
• Bilgisayar ile iletişim kurabilir ve WORD. Dosyası, ayrıca tespit raporunu dışa aktarabilir
• IP65 ABS plastik kasa, sağlam ve dayanıklı, su geçirmez ve toz geçirmez ve mükemmel anti-parazit özelliği
• Verileri analiz etmek, rapor yazdırmak vb. için (kablosuz) iletişim yazılımı kullanın;
• 260.000 renkli gerçek renkli ekran, güçlü ışık veya düşük ışık altında çalışma ortamları için uygundur
• Yüksek performanslı lityum pil, 8-10 saat sürekli çalışabilir
• Gerçek zamanlı saat kaydı: gerçek zamanlı hata tespit tarihi, saat takibi kaydı ve depolama
• Güç kesintisi koruması, depolama verileri kaybolmaz
• Hata tespit parametreleri otomatik olarak test edilebilir veya önceden ayarlanabilir
• Dijital reddetme, kazanç ve doğruluğu etkilemez
• Kazanç telafisi: Db zayıflaması, yüzey pürüzlülüğü, eğimli yüzeyler, kalın iş parçalarının uzun menzilli hata tespiti vb. için düzeltilebilir.
• PC'deki yazılım ile hata dedektörünü çalıştırabilir, bilgisayar kontrollü hata dedektörü tespit amacına ulaşabilir

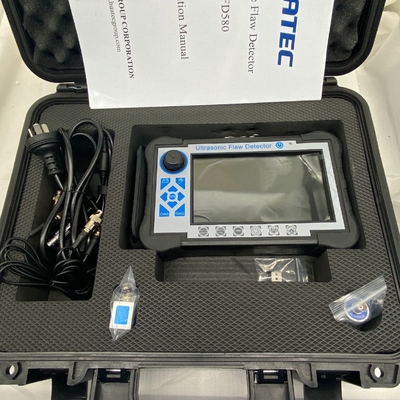

Standart Konfigürasyon
Ad
|
|
Miktar |
1 |
|
1 |
|
| 4 |
1 |
|
| prob bağlantı kablosu BNC-C6 |
2 |
4 |
| Cihaz çantası |
1 |
|
| Kullanım kılavuzu |
1 |
|
| Düz prob 10mm 2.5MHz |
1 |
|
| Açı probu 13x13 K2 2.5MHz |
1 |
|
| Garanti kartı |
1 |
|
