TG-M70 manyetik sürünme korozyon kalınlığı ölçüm sistemi

TG-M70 manyetik sürünme korozyon kalınlığı ölçüm sistemi

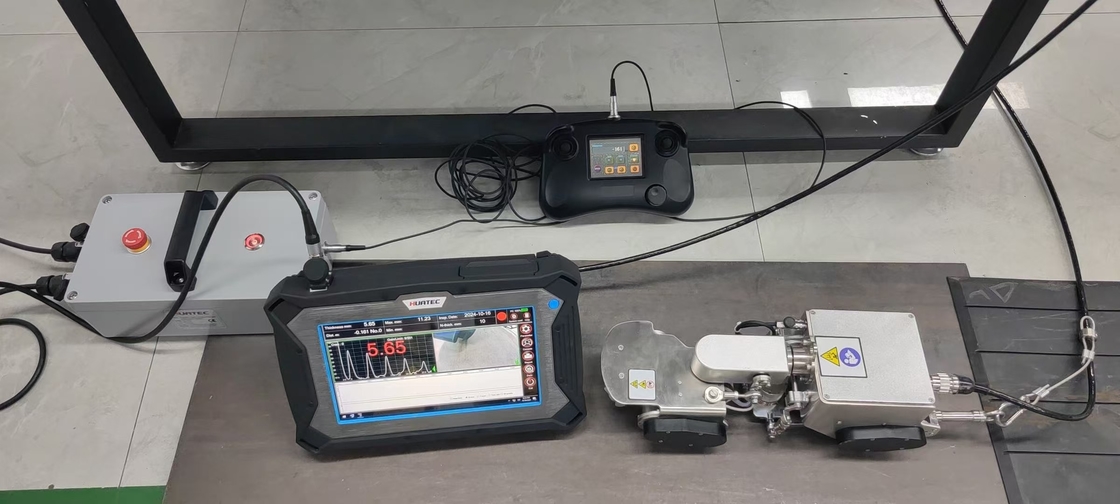

1. Yapılandırma

2. Kısaca iGiriş

Bu sistemÇekim sistemi ile yüksek irtifada duvar kalınlığı korozyonunun hızlı tespitini gerçekleştirebilir.

• Nadir toprak yüksek dayanıklılıklı kalıcı mıknatıs tekerleğini kullanarak, beklenmedik bir güç kesintisi olsa bile, tespit edilen yüzeyden düşmeyecek.Ferromanyetik bileşenlerin yüzeyinde dikey ve ters yönlü hareketler.
• Duvar erozyonuna karşı hızlı tarama ve konumlandırma için elektromanyetik ultrasonik kalınlık sondası kurmak
• Kalınlık korozyonunu test etmek için bölgeyi doğru tarayın.
• A taraması ve B taraması ekranı eşleşmesi
• Video kamerasıyla donatılmış, denetlenen yüzeyin video durumunu zamanında gözlemleyebilir.
• Uzaktan kumanda sistemi tarama yönünü kontrol eder ve tarama yönünü önceden ayarlayabilir.

3. İki tekerlekli manyetik sürünen karakterler

İki tekerlekli manyetik sürünen, çeşitli yıkıcı olmayan test ekipmanlarını taşıyabilen gelişmiş bir enstrüman.Petrokimya gibi birçok alanda çok sayıda yerleşim deneyimi biriktirmiştir.Elektromanyetik ultrasonları borunun dibine, dirseğe veya üç bağlantıya ve diğer korozyona taşıyabilir.İzleme veya B tarama kalınlığı ölçümü yapmak için erozyon daha ciddi alanlar, boru korozyon tespiti uzmanları denilen endüstri alanı

İki tekerlekli manyetik sürünen aşağıdaki özelliklere sahiptir: kompakt yapı, yüksek esneklik, manyetik emme, yüksek kontrol hassasiyeti, gelişmiş algılama teknolojisi, uyumlu video algılama,ve eşsiz prob kaldırma mekanizmasıBoruların, konteynerlerin ve levhaların korozyonunun otomatik tespiti için

1) Kompakt yapı ve yüksek esneklik

Kompakt ve zarif tasarımı, çeşitli ferromanyetik borular ve kaplar için korozyon tespitini kolayca gerçekleştirmesini sağlar.Manyetik mermiler 350mm (uzunluk) × 140mm (genişlik) × 130mm ((yükseklik) ve 5'ten daha az ağırlıktaEşsiz iki tekerlekli yapısı, en az 100 mm'lik borular üzerinde serbestçe yürümenizi sağlar.En az dönme yarıçapı 400mm ve en az 100mm bükme yarıçapı ile dirseği kolayca geçebilirBu nedenle, iki tekerlekli manyetik sürünme hareketi ve tarama alanı büyük ölçüde genişletildi.

2) Manyetik emme süper

Tasarım açısından, iki tur manyetik tırmanışta yüksek dayanıklılıklı kalıcı mıknatıslar yapmak için manyetik nadir toprak mıknatıslarını kullanır.Araç gövdesinin tespit edilen yüzeyden düşme tehlikesi yoktur.Bu nedenle, iki tekerlekli manyetik sürünen, yatay, dikey ve ters duruş taramasını güvenli bir şekilde gerçekleştirebilir.Bu da 5 kg ağırlık çekerken dikey hareketleri etkilemeyeceği anlamına geliyor..

3) Yüksek kontrol doğruluğu

İki tekerlekli manyetik sürünme hızı 0-6m/dakikadır ve sabit bir hızda ilerleyebilir, hassasiyet kodlayıcısı tarafından algılama boşluğunu ayarlama fonksiyonuna ulaşabilir,Kullanıcının algılama ihtiyaçlarını daha iyi karşılayabilirÖrneğin, müşteri, dirseğin arkasındaki bir noktada her 50 mm'de bir boşluk algılama işlemi yapmalıdır: denetleyici programlanabilir,ve iki tekerlekli manyetik tırmanış çalıştırılabilir ve her 50mm kontrol edilebilir- Bulma verimliliğini ve doğruluğunu artırmak.

4) Gelişmiş algılama teknolojisi

Geleneksel olarak, piezoelektrik kalınlık geleneksel kalınlık ölçümünde kullanılır.Ve birçok alanda tespit süreci açısından denetim personeline belli bir zorluk ve güç getiriyor.Piezoelektrik ultrasonik kalınlık ölçerinin manuel denetim yöntemi aşağıdaki dezavantajlara sahiptir: (1) İş parçasının yüzeyinde boya tabakası veya oksit tabakası cilalanmalıdır,ve test tamamlandıktan sonra yüzeyin yeniden restore edilmesi gerekir.Verimlilik son derece düşüktür; (2) Geleneksel ultrasonik, saha koşullarında çok sert olan bir koplama ajanı ile kaplanmalıdır.Sabit bir platform inşa edilmelidir., bu da pahalı ve zaman alıcıdır; (4) Yüksek sıcaklıklarda kullanım sırasında test yapılması zordur.

Gelişmiş otomatik sürünme (elektromanyetik ultrasonik) duvar kalınlığı korozyon tespit sistemi kullanılarak, yukarıda belirtilen sıkıcı sorunlar çözülecek,ve algılama doğruluğu geleneksel piezoelektrik ultrasonik ile karşılaştırılabilirİskele yaptırmaya gerek yok, korozyon önleyici katmanı cilalamaya gerek yok, herhangi bir bağlayıcı madde olmadan, yeryüzündeki uzaktan kumanda ile,Yüksek hızlı boru duvarı korozyonu hızlı konumlandırma taraması ve yoğun taramanın doğru ölçümü içinAlgılama doğruluğunu garanti ederken, algılama verimliliğini büyük ölçüde iyileştirir ve algılama maliyetini azaltır.

5. The detection position and detection route of high-altitude components can be real-time monitored and adjusted on the ground by using the two-wheel magnetic-climbing integrated forward and back double camera to ensure the controllability of the scanning track.

6) İki tekerlekli manyetik sürünen, korozyon noktasını tespit ederken veya B taraması denetimi yaparken, sonda kaldırma gerektiren mekanik eylemlerle kaçınılmaz olarak karşı karşıya kalır.Noktanın kalınlığını ölçerken, ölçüm aynı belirtilen noktada yapılmalıdır. Her bir noktanın verileri, sondanın ölçülecek yüzeye indiğinde elde edilir.En doğru noktaya ulaşmak için sondanın fonksiyonu kaldırılabilir. kalınlık değeri. B taraması yapılırken ölçülecek nesne üzerinde, sondanın yüzeye yakın olmasına rağmen, kaynakın kalan yüksekliği büyükse,Sonda kaldırılmalı ve üzerine konulmalıdır.Bu nedenle, sondanın kaldırma ve indirme fonksiyonu da çok önemlidir.

4. Elektromanyetik ultrasonik kalınlık ölçüm birimi

Elektromanyetik ultrasonik EMAT ve geleneksel piezoelektrik ultrasonik ultrason kategorisine aittir.Piezoelektrik ultrasonik dönüştürücüler, ultrasonik dalgaları yaymak ve almak için piezoelektrik bir waferin piezoelektrik etkisine dayanır, EMAT'lar ise ultrasonik dalgaları iletmek ve almak için elektromanyetik etkilere (manyetostriktif kuvvet, Lorentz kuvveti) dayanırken,ve enerjisinin dönüşümü doğrudan iş parçasının yüzeyinde deri katmanındaGeleneksel piezoelektrik ultrasonik test, iş parçasının yüzeyinin bitişinde yüksek gereksinimlere sahiptir.Elektromanyetik ultrasonik test iş parçasının yüzeyinde düşük bir gereksinim vardır, iş parçasının yüzeyinin boya, kaplama ve eşitsizliğe sahip olmasına izin verir. Geleneksel ultrasonla karşılaştırıldığında. Elektromanyetik ultrasonun aşağıdaki avantajları vardır

• Dokunmasız algılama, hiçbir bağlayıcı madde (yaklaşık 4 mm'ye kadar kaldırma)
• Yüzeye yönelik gereksinimler yüksek değildir, yüzey kabalığı tespit edilebilir, oksit ölçeği, kaplama, kaplama ve diğer iş parçacıkları ile
• Hızlı tespit

Piezoelektrik ultrasonik EMAT

Kristal mıknatıs

Bağlantı ajanı Elektromanyetik bobin

Titreşim Eddy akımı Manyetik alan

Ultrasonik ultrasonik

EMAT

Geleneksel piezoelektrik ultrasonik teknoloji EMAT teknolojisi

Özellikle yüksek hızlı, çevrimiçi ve otomatik algılama için kıyafetler

Özellikle yüksek sıcaklık ortamı için takım elbise

Geleneksel piezoelektrik ultrasonik teknolojisinin ve EMAT teknolojisinin yüksek hız ve yüksek sıcaklık ortamında teknik karşılaştırması.

EMAT teknolojisi, çeşitli kıvrımların, çelik çubuklarının, çelik plakalarının,ve çelik borular (dikişsiz çelik borular dahil), yağ kabukları, kaynaklı borular vb.) oda sıcaklığında ve yüksek sıcaklıkta.

5. Fonksiyonel özellikler

• ★The detection position and detection route of high-altitude components can be real-time monitored and adjusted on the ground by using the integrated forward and back double camera to ensure the controllability of the scanning track.
• Yüzey cilalama, korozyon önleyici kaplama ve yüzen pas geçemez ve birleştirme ajanına gerek yoktur.
• ★Kalınlık ölçümü, 4 mm kalınlığında yüzey korozyonuna, boya, korozyon ve diğer kaplamalara nüfuz edebilir,Enstrüman tarafından gösterilen metal nesnelerin kalınlığı kaplama kalınlığının hesaplanmasını dikkate almamalıdır..
• ★Perpendikular olmayanlık (dönüştürücünün/sondun test edilen nesneye göre normalliği) ±25'e kadar^o, sonda yerleştirildikten sonra düşük dikeylik
• ★Sonda elektrikli kaldırma mekanizması ile, kaynaklar ve şişlikler gibi engelleri geçerken, sondanın kaldırılabilmesi,
• Döndüm.
• ★Kalınlık ölçüm sonuçları dijital değer biçiminde, A tarama biçiminde, zaman temelli B tarama görüntüsü biçiminde ve mesafe temelli (kodlayıcı) B tarama görüntüsü biçiminde görüntülenebilir.
• ★Usta istihbarat algoritması kullanılarak, üç kalınlık ölçüm modu vardır: otomatik mod, tek kapı manuel mod (tek zirve yöntemi ölçümü),ve çift kapalı manuel mod (peak-peak ölçüm yöntemi)İnsan faktörlerinin etkisini büyük ölçüde azaltır ve işlem adımlarını basitleştirir.
• Temel malzemelerin kesme dalga hızı yerleşik veritabanı ve kesme dalga hızı değerini özelleştirebilir
• Verilerin analiz ve işlenmesini kolaylaştırmak için doğrudan denetim kayıt listesini ve kalınlık değer listesini çıkarmak.

6. Teknik parametreler

• ★Tespit kontrol kablosu:25m
• ★Objenin yüzeyinde en küçük eğrilik yarıçapı ölçülür: uzunluk eksen≥50mm ve çevre≥125mm
• Kalınlık ölçümü:Kesinlik 0.04mm, Aralık 2 ~ 120 mm (Pekmeç)
• ★İş açıklığı / kalkış: ≤4mm
• ★Öğretim dik olmayanlığı (dönüştürücü/sondun test edilen nesneye göre normal):±25^o
• Aşk sıklığı: 3.0~5.0MHz, ölçüm hızı: 16~1 kez/s
• Ses hızı aralığı:1000~9999 m/s, ayar artışı: 1 m/s
• Kapı fonksiyonu: otomatik kapı, manuel tek kapı, manuel çift kapı
• ★Video izleme: hem ön hem de arka görüş çift kameraları, dinamik ve statik piksel 3 milyon / 2304×1296
• Normal sıcaklık manyetik sonda: zayıf veya daha az kalıcı mıknatıslar, manyetik emme≤15N, dairesel Φ30× yüksekliği 44mm, ağırlığı≤80g
• ★Yürüyüş cihazı vücut boyutu ve ağırlığı (yaklaşık):L380×W130×H120mm,6kg
• Çalışma sıcaklığı:-10 ~ +50°C

7. Ölçüm Analizi Yazılımı

• Aynı anda kalınlık gösterimi, A, B tarama sonuçları
• Doğrudan veri analizini ve işleme kolaylaştırmak için test kaydı, ★ kalınlık değeri listesi.
• ★Win7/10 (32/64 bit) işletim sistemi ile uyumludur

8. Paket listesi

• Test makinesini/üst bilgisayarı1 set
• HUATEC TG-M70 iki tekerlekli manyetik sürünücü (Video ve Kalınlık ölçüm modülü dahil) 1 Set
• Güç kaynağı ve kontrol kutusu1 parça
• Kontrol kolu1 parça
• Test kontrol kablosu1 set
• Standart test bloğu (karbon çelik dairesiΦ30 × kalınlığı 10 mm) 1 parça
• Şok geçirmez nakliye kağıdı 1 adet
• Emniyet halatının düşmesini engelleyici1 adet (ihtiyaç duyulmaz)
