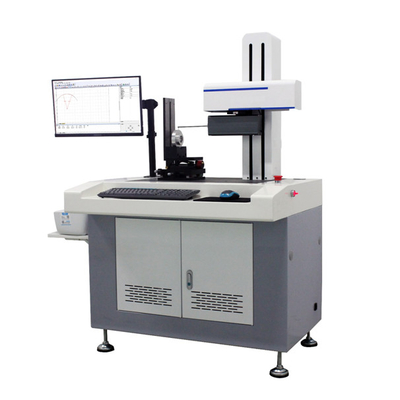

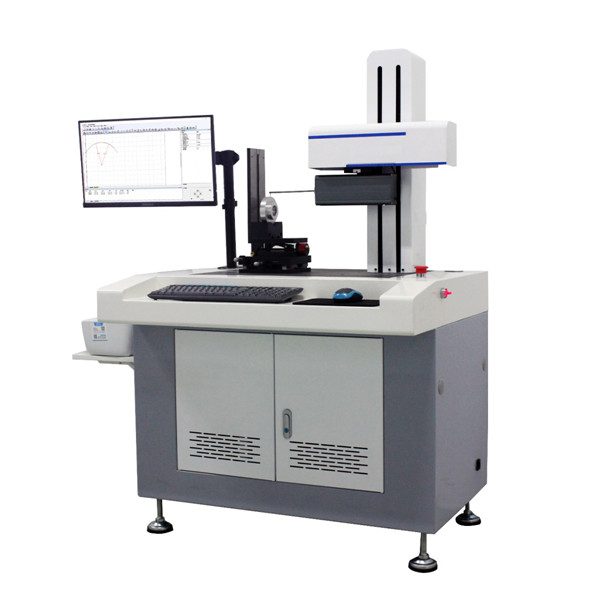

Yüzey Kabalığı Kontür GraphProfilometerTest Makinesi SRT-7150
Teknik parametreler:
| Proje Modeli |
SRT-7150 |
|
X ekseni
Kaydırıcı doğrusal rehber ray
|
Hareket doğruluğu |
≤0,5μm /80mm |
|
X ekseninde konumlandırma
Çizgi kanadı
|
Karar |
0.1 μm
|
| Üretim yeri |
Çin |
| Veri sensörü |
Karar |
0.02 μm |
| Üretim yeri |
Yurtdışına ithal |
| Sistem çözünürlüğü |
65536:1 |
| Doğrusal doğruluk |
≤±(1.5+ 0.2H kadar) μm |
| dairesel kemer |
≤±(2+R/8) μm |
| açı |
≤±2′ |
| Düzlük |
≤ 0,8μm/100mm |
| Kabalık ölçümü |
| Ölçüm aralığı |
X eksen |
Ra:0.01 - 10μm |
| Z1 ekseni |
± 500μm |
| Değerlendirme parametreleri |
Kabalık değerlendirme parametreleri:Ra,Rz,Rq,Rt,Rp,Rv,Rc,Rdc,Rsk,Rku,Rsm,Rmr,Rdq及Rmr ((c);
Dalgalanma derecesi değerlendirme parametreleri:Wa,Wz,Wq,Wt,Wp,Wv,Wc,Wdc,Wsk,Wku,Wsm,Wmr及Wmr ((c);
Orijinal kontur değerlendirme parametreleri:Pa,Pz,Pq,Pt,Pp,Pv,Pc,Pdc,Pdq,Psk,Pku,Psm,Pmr ve Pmr ((c))
|
| Örnekleme uzunluğu-L |
0.08,0.25,0.8,2.5,8 ((mm); |
| Değerlendirme süresi |
GB / T10610-2009 standardının uygulanmasına göre |
| İşaret hatası |
±5% |
| İfadenin tekrarlanabilirliği |
% 2 |
| Profil ölçümü |
| Ölçüm aralığı |
X eksen |
≤ 150 mm |
| Z ekseni |
≤300mm ((kullanıcının ihtiyaçlarına göre ayarlanabilir) |
| Z1 |
≤ 40 mm |
| Masa hareket hızı |
0.05-0.8mm/s (Dört vites, otomatik hız düzenleme) |
| Çalışma ortamı |
Çalışma sıcaklığı:10°C-30°C ((normal sıcaklık)
RH %20 ila %80 RH belirgin titreşim kaynağı yok
|
| Gerekli güç kaynağı |
220V 50Hz 0.5Kw Bireysel toprak tel |
| Araç boyutu (uzunluk × genişlik × yükseklik) |
980×740×1500 mm |
| Araç ağırlığı |
Yaklaşık 120Kg. |
Not: Yukarıdaki teknik parametreler, kullanıcıların gerçek ihtiyaçlarına göre ayarlanabilir. Çeşitli konularda teknisyenlerimize danışmanıza hoş geldiniz.
Ana avantajları
- On yıllar boyunca hassas ölçümlere adanmış!
- ISO9001 kalite yönetim sistemi sertifikasyonu, bilgi yönetim sistemi sertifikasyonu yoluyla;
- Ulusal entelektüel mülkiyet avantajlı işletme sertifikası;
- AB CE sertifikasını ihraç ederek;
Ürün çeşitliliği: Müşteri özelleştirmesini destekle;
Araç açıklaması ve ölçüm aralığı:

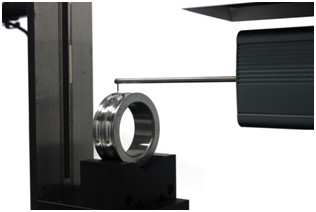

SRT-7150, yüzey kabalığı ve kontur ölçümü için entegre bir ölçüm makinesi ekipmanıdır.
Çeşitli iş parçalarının yüzey kabalığı ve profili, yüksek hassaslıklı ızgara ölçüm sistemi, yüksek hassaslıklı öğütme rehber rayı,Yüksek performanslı temassız doğrusal motor, yüksek performanslı kabalık ölçüm modülü, yüksek performanslı bilgisayar kontrol sistemi teknolojisi ve mükemmel çok fonksiyonel yazılım.
Cihaz, düz çizgi ve çapraz kesim profili parametreleri, yüzey dalgalılık parametreleri, kabalık parametreleri ve benzeri gibi çeşitli mekanik parçaların çeşitli parametrelerini ölçebilir.
Düzlük, eğim, açı işleme, daire işleme (düz çizgiden dokunmatik çizgiye mesafe, daire merkezinden daire merkezine mesafe, yay yarıçapı,kesişim noktasından daire merkezine mesafe, daire merkezinden düz çizgiye mesafe ), nokta çizgisi işleme (kesim noktasından düz çizgiye mesafe, kesişim noktasından daire merkezine mesafe,iki düz çizginin kesişim noktası, kesişim noktasından kesişim noktasına mesafe ), logaritmik eğri, oluk genişliği, oluk derinliği, oluk kenar mesafesi, oluk merkezi mesafesi, eğim, yatay mesafe,Çeşitli parçaların dikey mesafesi ve diğer şekil parametreleri.
rulman endüstrisi, mekanik işleme, otomobil, motosiklet, hassas donanım, hassas aletler, kalıplar, aletler, optik bileşenler ve diğer endüstriler için uygundur.
Kullanım için çevresel gereksinimler:
- Güç talebi: yaklaşık 500W
- AC Gücü: 220V ± 10 %, 50Hz
- Çevre gereksinimleri: sıcaklık - 10 ~ 30 °C;
- Nispi nem: < 85%
- Kurulum yerinde belirgin bir titreşim kaynağı yoktur.
- Bireysel toprak telleri
- Odanın etrafında ölçümü etkileyebilecek toz, titreşim, gürültü, hava akışı, aşındırıcı gaz ve güçlü manyetik alan olmamalıdır.0μm/s
