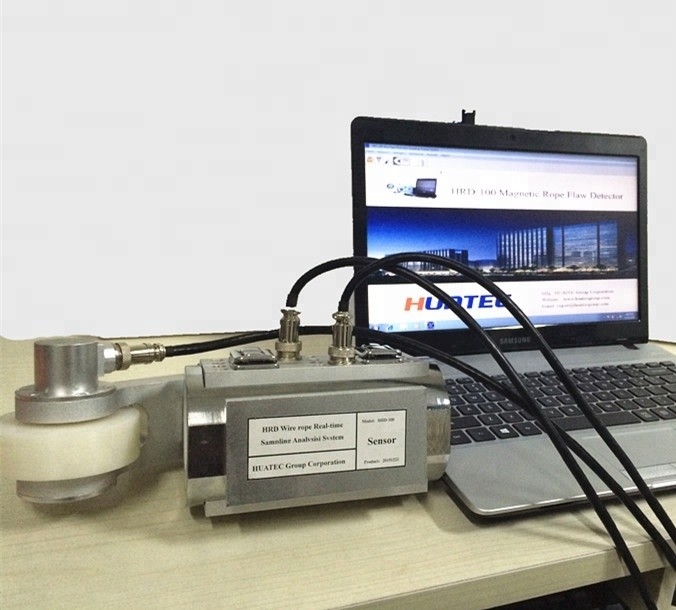

HRD-100 Çelik tel ip hatası tespit cihazı

HRD-100Çelik tel ip hatası tespit cihazı

1.Specifications

Standartlar: GB/T21837-2008, ASTM E1571-2001 (ferromanyetik çelik tel ipinin elektromanyetik incelemesi için standart özellik), GB/T5972-2006/ISO 4309:90, GB8918?? 2006

Algılama aralığı:Φ1,5~300 mm (farklı bir sensör seçin)
Sensör ve tel ipi arasındaki göreceli hız:0En iyi seçenek:0.3 ∙ 1.5 m/s
Kılavuz kılıfı ve tel ipi arasındaki en uygun boşluk: 2 ¢6 mm,izin verilen boşluk: 0 ¢15 mm

Çıktı dosya tipi: Word dosyaları çıkışı

Alarm: Ses ve ışık alarmı
Kırık tel iplerinin yerini tespit etmek
Niteliksel yargılama doğruluğu: 99.99%
Kütlelendirme değerlendirmesi
Duyarlılığın tekrarlanabilirlik hatası: ±0,055%
Ekran hatası: ±0,2%
Konum algılama hatası, ((L): ±0,2%
Güç: 5V bilgisayar güç kaynağı
Sensörün ağırlığı: < 10 kg (normal sensör)

Çevre sıcaklığı: -10°C~40°C

Hava basıncı: 86 ~ 106Kpa

Nispi nem: ≤85%

Tel ip bilgisayar dedektörünün pencereler sistemi, DOS yazılım teorisine ve gerçek zamanlı görüntü alarmı rehberlik ideolojisine dayanan Visual Basic6 kullanan GB sistem yenilenme ürünüdür.0 programlama dili temeli, oluşmak için derleme devam eder.

2Sistem düzenlemesi.

Bu sistem donanım kısmı, yerli ve yabancı gelişmiş manyetik sensörü ve bağımsız araştırma ve geliştirme örnekleme modülünü kullanır. RS232 (veya USB) ana hat sürüşü ile,Bilgisayara doğrudan depolama.

Bu sistem yazılımı parçası, Visual Basic 6.0 programlama dili temelini kullanırken, wavelet dönüşüm analizi temelinde, derlemeyi sürdürür.Verilerin toplanması ve kontrolü gibi işlevleri gerçekleştirmek, veri analizi, veri görüntüleme, veri depolama vb. DOS yazılım işlevindeki görünür özelliği arttırmak, ve sürekli olarak yolu takip etme eğiliminden dolayı,Dinamik gözlemlenmiş veri sinyali ve onun değişim durumu, ve gerçek zamanlı görüntüleme elde edilen sonuç ve alarmı gönderir; Yazılım otomatik değerlendirme fonksiyonunu arttırdı;Artmış kesim ve toplam kesim alanı yüzdesi üzerinde gösterilen kısmi kusurdaYazılım ve Windows tamamen uyumludur, kullanıcının hareketsizlik işlemine uyar, Word dosyalarını üretim inceleme raporu formu kullanır.

Bu sistem yazılımı uyumlu kablo ip bilgisayar dedektörü DOS yazılımı örnekleme verisi biçimi olabilir ve analiz işleme verebilir.

Pencere sistemi bağımsız bir işletim prosedürü ve güvenli inceleme sistemi aldı, modern bilgisayar her türlü için uygun olabilir,ve bir dizi inceleme prosedürünü tamamlar..

3- Sensör girişi.

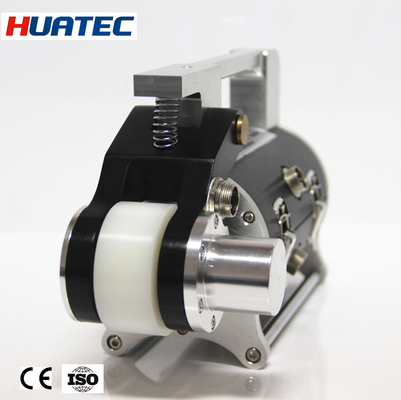

Manyetik sensör: Sensör, yer değiştirme belirleyicisi (Lider tekerleği, kodlayıcı), manyetleştirme kuruluşu ve örnekleme organizasyonundan oluşur.Kablo ipi ve göreceli hareketi var, o zaman sinyali toplayabilir.

Yer değiştirme belirleyicisi: Önde gelen tekerlek bir daire döndürdü, fotoelektrik kodlayıcı örnekleme talimatı darbesini gönderir ve eşit alan örneklemeyi gerçekleştirir.

Mıknatıslama kurulum: Tel ip ve bu göreceli hareket var, tel ip eksenel mıknatıslama tamamlanır.

Örnekleme örgütlenmesi: Kablo ipi ve sensör göreceli harekete geçtiğinde,Hall elemanı örnekleme kanalı simülasyon voltaj sinyali içine tel ipi manyetik akım sızıntı değişim durumunu dönüştürecek.

4HUATEC gerçek zamanlı alarm cihazı

HUATEC gerçek zamanlı alarm cihazı, dönüştürülmüş veri sinyalini bilgisayara göndermek ve kaydetmek için RS232 iletim hattı üzerinden taşınabilir çok amaçlı bir veri alma cihazıdır.Bilgisayarın CPU'sundan yararlanmak online ve gerçek zamanlı işleme analizi, önceden ayarlanacak eşdeğer eşiğe göre gerçek zamanlı alarm gönderir.Şarj ve güç anahtarı beslemek için mümkün olmak için bir ek şarj portu var.

5- Yazılım tanıtımı

Resim 3 Ana İşlevler Ürünleri

6Sensör seçeneği.
