TG-14+ A tarama B tarama APP modu EMAT Renkli LCD ile elektromanyetik ultrasonik kalınlık ölçer
TG-14+ elektromanyetik ultrasonik kalınlık ölçer küçük bir boyuttadır.Akustik bir bağlama gerektirmeyen ve metal veya herhangi bir manyetik iletken malzemenin kalınlığını ölçebilen temas dışı kalınlık ölçüm aleti.
Temel parametreler:
| Örnek alma |
80MSPS |
| Bant genişliği |
2.5MHz~6MHz |
| Gönder |
±600V_400Hz_125ns |
| Kazanç |
Otomatik 0 ~ 96dB, adım 1dB |
| Ölçüm doğruluğu |
±0,01mm |
| Ses hızı aralığı |
4009999 m/s |
| Etkili aralık |
0.75~1280 mm |
| Ortalama not |
L M H Üçüncü vites ayarlanabilir |
| Kaldırma mesafesi |
5mm ((alüminyum), 4mm ((karbon çelik), 3mm ((paslanmaz çelik) |
| Ölçme aralığı |
Karbon çelik ölçümleri 1X:160mm 2X:320mm 3X:640mm 4X:1280mm |
| Ölçüm tipi |
Alüminyum, bakır, demir, karbon çelik, dökme çelik, alaşımlı çelik, paslanmaz çelik, titanyum alaşımı ve diğer metal malzemeler |
| Ölçme kanalı |
2* Genel amaçlı ince parça, bar |
| Ölçüm modu |
Tek yankı (I-E), Çift yankı (E-E) |
| Arama modeli |
Sınır - sınır, tepe - tepe, tepe - sınır |
| Yardımcı fonksiyon |
Otomatik dondurma, otomatik kazanç, otomatik uyku, A taraması dalga şekli göstergesi, Wi-Fi bağlantılı telefon |
| Düzeltme fonksiyonu |
Kapı yüksekliği ayarlama, gecikme boşaltma ayarlama, manuel kazanç ayarlama, ses hızı kalibrasyonu, yüksek sıcaklık telafi |
| İletişim |
RS-485 veya USB2.0 |
| Şarj cihazı |
5V2A,Standard Type-C arayüzü |
| Ekranı göster |
1.47 INCH 320×172 IPS_LCD |
| Vücut boyutu |
178.4 mm × 42 mm × 32 mm |
| Pil ömrü |
3.7V 3400mAh lityum pil 6 saat |
| Ağırlık |
Bir metal kabuğu: 358g B enjeksiyon kabuğu: 255g C enjeksiyonu + hızlı sökme: 289g |
Enstrüman özellikleri
Küçük boyut, taşımak kolaydır
İş parçasının yüzeyi gereksinimleri yüksek değildir, öğütme işlemine gerek kalmadan kaba yüzey, temassız ölçüm elde edebilir
- Kaplamalara duyarlı değildir ve kaplanmış parçaların kalınlığını ölçmek için kullanılabilir
Akustik birleştirici olmadan, yüksek sıcaklıkta iş parçasının kalınlığını ölçmek ve sıcaklık tazminatını gerçekleştirmek mümkündür.
Genel özellikler:

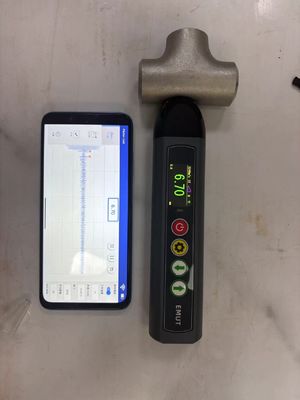

A. Enstrüman, kablosuz olarak Wi-Fi üzerinden bağlı bir makine ve bir cep telefonundan oluşur.
B, enstrüman elektromanyetik ultrason prensibini benimser, denetim süreci iş parçasının yüzeyini cilalamak gerekmez, hiçbir koplama ajanı gerekmez
C, sonda ve ev sahibi entegre edilir, sonda değiştirilebilir

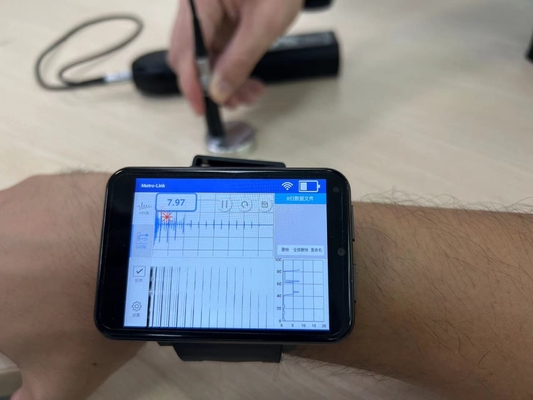

D, A taramasından sonra cep telefonu, tablet bilgisayarına bağlı, B iki işlev taramasını
E, yapılandırılabilir sonda tipi: sonda (≤80°C, kısa süreli ölçüm), yüksek sıcaklıklı sonda (≤800°C, kısa süreli ölçüm)
F, yapılandırılabilir yüksek sıcaklıklı kolu: kısa kolu (en fazla 350 °C'lik denetim gereksinimlerini karşılamak için, kısa süreli ölçüm), uzun kolu (en fazla 800 °C'lik denetim gereksinimlerini karşılamak için,Kısa vadeli ölçüm)
Standart yapılandırma
| Seri numarası |
Adı |
miktarı |
Mark |
| 1 |
Ev sahibi makine |
1 |
|
| 2 |
Normal sıcaklık sondası |
1 |
4MHz, 42mm*32mm |
| 3 |
Şarj kablosu |
1 |
|
| 4 |
Şarj fişleri |
1 |
|
| 5 |
El ve kalibrasyon sertifikası |
1 |
|
| 6 |
Demir tabanlı test bloğu |
1 |
|
| 7 |
Alüminyum tabanlı test bloğu |
1 |
|
| 8 |
Paket kutusu |
1 |
|
İsteğe bağlı öğeler (gerektiği gibi sipariş edilebilir, standart konfigürasyona dahil değildir)
