TG-14 Temassız Tablet bilgisayar A taraması B taraması Elektromanyetik ultrasonik kalınlık ölçer
TG-14+ elektromanyetik ultrasonik kalınlık ölçer çok küçük,Akustik bir bağlama gerektirmeyen ve metal veya manyetik iletken malzemelerin kalınlığını ölçebilen temas dışı kalınlık ölçüm aracı.
Temel parametreler:
| örnekleme |
80MSPS |
| bant genişliği |
2.5MHz~6MHz |
| iletmek |
±600V_400Hz_125ns |
| kazanç |
Otomatik 0 ~ 96dB, adım 1dB |
| Ölçüm doğruluğu |
±0,01mm |
| Ses hızı aralığı |
4009999 m/s |
| Etkili aralık |
0.75~1280 mm |
| Ortalama not |
L,M,H Üçüncü vites ayarlanabilir |
| Kaldırma mesafesi |
5mm ((alüminyum), 4mm ((karbon çelik), 3mm ((paslanmaz çelik) |
| Ölçme aralığı |
Karbon çelik ölçümleri 1X:160mm 2X:320mm 3X:640mm 4X:1280mm |
| Ölçüm tipi |
Alüminyum, bakır, demir, karbon çelik, dökme çelik, alaşımlı çelik, paslanmaz çelik, titanyum alaşımı ve diğer metal malzemeler |
| |
|
| Ölçme kanalı |
2* ince parça, genel amaçlı, çubuk |
| Ölçüm modu |
Tek yankı (I-E), Çift yankı (E-E) |
| Arama modeli |
Sınır - sınır, tepe - tepe, tepe - sınır |
| Yardımcı fonksiyon |
Otomatik dondurma, otomatik kazanç, otomatik uyku, A taraması dalga şekli göstergesi, Wi-Fi bağlantılı telefon |
| Düzeltme fonksiyonu |
Kapı yüksekliği ayarlama, gecikme boşaltma ayarlama, manuel kazanç ayarlama, ses hızı kalibrasyonu, yüksek sıcaklık telafi |
| |
|
| İletişim |
RS-485 veya USB2.0 |
| Şarj cihazı |
5V2A, Standart Tip-C arayüzü |
| Ekranı göster |
1.47 INCH 320×172 IPS_LCD |
| Vücut boyutu |
178.4 mm × 42 mm × 32 mm |
| Pil ömrü |
3.7V 3400mAh lityum pil 6 saat |
| Ağırlık |
Bir metal kabuğu: 358g B enjeksiyon kabuğu: 255g C enjeksiyonu + hızlı sökme: 289g |
Standart yapılandırma
| Seri numarası |
Adı |
miktarı |
Mark |
| 1 |
Ev sahibi makine |
1 |
|
| 2 |
Normal sıcaklık sondası |
1 |
4MHz, 42mm*32mm |
| 3 |
Şarj kablosu |
1 |
|
| 4 |
Şarj fişleri |
1 |
|
| 5 |
Kılavuz |
1 |
|
| 6 |
Demir tabanlı test bloğu |
1 |
|
| 7 |
Alüminyum tabanlı test bloğu |
1 |
|
| 8 |
Paket kutusu |
1 |
|
İsteğe bağlı öğeler (gerektiği gibi sipariş edilebilir, standart konfigürasyona dahil değildir)
| SN. |
Adı |
miktarı |
Mark |
| 1 |
Yüksek sıcaklıklı sonda |
1 |
4MHz,Φ33mm*40mm |
| 2 |
Küçük çaplı normal sıcaklık sondası |
1 |
4MHz,Φ13mm*36mm |
| 3 |
Büyük çaplı normal sıcaklık sondası |
1 |
4MHz,Φ40mm*60mm |
| 4 |
cep telefonu |
1 |
Android ve HarmonyOS destekleyen telefonlar |
| 5 |
Yastık |
1 |
Android, HarmonyOS Pad desteği |
| 6 |
Gözle. |
1 |
Android ve HarmonyOS'u destekleyen saatler |
| 7 |
Üst bilgisayar yazılımı |
1 |
APP yazılımı |
Enstrüman özellikleri
Küçük boyutlu, taşımak kolay.
l İş parçasının yüzeyi gereksinimleri yüksek değildir, öğütme işlemine tabi olmayan kaba yüzey, temassız ölçüm elde edebilir
l Kaplamalara duyarlı değildir ve kaplanmış parçaların kalınlığını ölçmek için kullanılabilir.
Akustik birleştirme olmadan, yüksek sıcaklıkta iş parçasının kalınlığını ölçmek ve sıcaklık telafi edilmesi yapılabilir.
Genel özellikler:

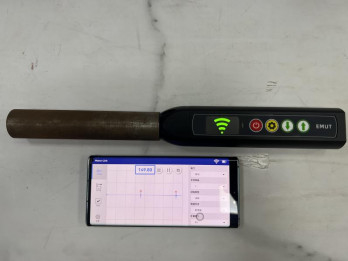

A. Araç, kablosuz olarak Wifi üzerinden bağlı olan bir makine ve bir cep telefonundan oluşur.
B, enstrüman elektromanyetik ultrason prensibini benimser, denetim süreci iş parçasının yüzeyini cilalamak gerekmez, hiçbir koplama ajanı gerekmez
C, sonda ve ev sahibi entegre edilir, sonda değiştirilebilir

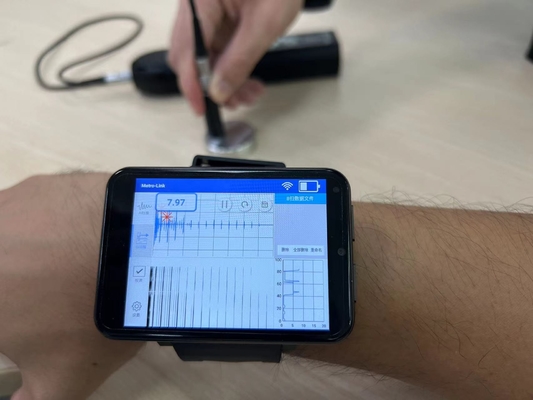

D, A taramasından sonra cep telefonu, tablet bilgisayarına bağlı, B iki işlev taramasını
E, yapılandırılabilir sonda tipi: sonda (≤80°C, kısa süreli ölçüm), yüksek sıcaklıklı sonda (≤800°C, kısa süreli ölçüm)
F, yapılandırılabilir yüksek sıcaklıklı kolu: kısa kolu (en fazla 350 °C'lik denetim gereksinimlerini karşılamak için, kısa süreli ölçüm), uzun kolu (en fazla 800 °C'lik denetim gereksinimlerini karşılamak için,Kısa vadeli ölçüm)
