X ekseni Kayar doğrusal kılavuz rayı: | ≤0,5μm /80mm | X ekseni konumlandırma Izgara cetveli: | 0,1 mikron |
---|---|---|---|
Doğrusal Doğruluk: | ≤±(1,5+|0,2H|)μm | Dairesel yay: | ≤±(2+R/8)μm |
Doğruluk: | ≤0,8μm/100mm | Örnekleme uzunluğu-L: | 0,08、0,25、0,8、2,5、8(mm) |
gösterge hatası: | ±5% | Göstergenin tekrarlanabilirliği: | %2 |
Vurgulamak: | Entegre Test Makinesi Kabalık Kontür Grafiği,Dalgalık Profilometre Kabalık Kontür Grafiği,Kabalık Kontür Grafiği |

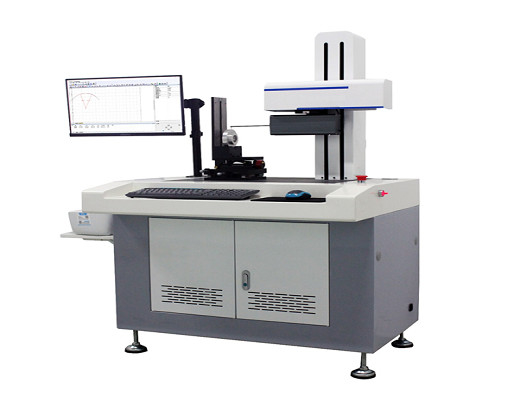

SRT-7150 Yüzey Kabalığı Kontür Graf dalgalıklığı Profilometre Entegre Test Makinesi
SRT-7150, yüzey kabalığı ve kontur ölçümü için entegre bir ölçüm makinesi ekipmanıdır.
Çeşitli iş parçalarının yüzey kabalığı ve profili, yüksek hassaslıklı ızgara ölçüm sistemi, yüksek hassaslıklı öğütme rehber rayı,Yüksek performanslı temassız doğrusal motor, yüksek performanslı kabalık ölçüm modülü, yüksek performanslı bilgisayar kontrol sistemi teknolojisi ve mükemmel çok fonksiyonel yazılım.
Cihaz, düz çizgi ve çapraz kesim profili parametreleri, yüzey dalgalılık parametreleri, kabalık parametreleri ve benzeri gibi çeşitli mekanik parçaların çeşitli parametrelerini ölçebilir.
Düzlük, eğim, açı işleme, daire işleme (düz çizgiden dokunmatik çizgiye mesafe, daire merkezinden daire merkezine mesafe, yay yarıçapı,kesişim noktasından daire merkezine mesafe, daire merkezinden düz çizgiye mesafe ), nokta çizgisi işleme (kesim noktasından düz çizgiye mesafe, kesişim noktasından daire merkezine mesafe,iki düz çizginin kesişim noktası, kesişim noktasından kesişim noktasına mesafe ), logaritmik eğri, oluk genişliği, oluk derinliği, oluk kenar mesafesi, oluk merkezi mesafesi, eğim, yatay mesafe,Çeşitli parçaların dikey mesafesi ve diğer şekil parametreleri.
rulman endüstrisi, mekanik işleme, otomobil, motosiklet, hassas donanım, hassas aletler, kalıplar, aletler, optik bileşenler ve diğer endüstriler için uygundur.
Teknik parametreler:
Proje Modeli | SRT-7150 | |
X ekseni Kaydırıcı doğrusal rehber ray |
Hareket doğruluğu | ≤0,5μm /80mm |
X ekseninde konumlandırma Çizgi kanadı |
Karar |
0.1 μm
|
Üretim yeri | Çin | |
Veri sensörü | Karar | 0.02 μm |
Üretim yeri | Yurtdışına ithal | |
Sistem çözünürlüğü | 65536:1 | |
Doğrusal doğruluk | ≤±(1.5+ 0.2H kadar) μm | |
dairesel kemer | ≤±(2+R/8) μm | |
açı | ≤±2′ | |
Düzlük | ≤ 0,8μm/100mm | |
Kabalık ölçümü | ||
Ölçüm aralığı | X eksen | Ra:0.01 - 10μm |
Z1 ekseni | ± 500μm | |
Değerlendirme parametreleri |
Kabalık değerlendirme parametreleri:Ra,Rz,Rq,Rt,Rp,Rv,Rc,Rdc,Rsk,Rku,Rsm,Rmr,Rdq ve Rmr ((c); Dalgalanma derecesi değerlendirme parametreleri:Wa,Wz,Wq,Wt,Wp,Wv,Wc,Wdc,Wsk,Wku,Wsm,Wmr 及 Wmr ((c); Orijinal kontur değerlendirme parametreleri:Pa,Pz,Pq,Pt,Pp,Pv,Pc,Pdc,Pdq,Psk,Pku,Psm,Pmr 及 Pmr ((c)) |
|
Örnekleme uzunluğu-L | 0.08,0.25,0.8,2.5,8 ((mm); | |
Değerlendirme süresi | GB / T10610-2009 standardının uygulanmasına göre | |
İşaret hatası | ±5% | |
İfadenin tekrarlanabilirliği | % 2 | |
PRofile ölçümü | ||
Ölçüm aralığı | X eksen | ≤150 mm |
Z ekseni | ≤300mm ((kullanıcının ihtiyaçlarına göre ayarlanabilir) | |
Z1 | ≤ 40 mm | |
Masa hareket hızı | 0.05-0.8mm/s (Dört vites, otomatik hız düzenleme) | |
Çalışma ortamı |
Çalışma sıcaklığı:10°C-30°C ((normal sıcaklık) RH %20 ila %80 RH belirgin titreşim kaynağı yok |
|
Gerekli güç kaynağı | 220V 50Hz 0.5Kw Bireysel toprak tel | |
Araç boyutu (uzunluk × genişlik × yükseklik) | 980×740×1500 mm | |
Araç ağırlığı | Yaklaşık 120Kg. |
Bölüm adı
|
Proje Adı |
Mekanik parça | Ana alet çerçevesi x1 |
Mermer çalışma masası x1 | |
Evrensel hassasiyet ayarlama tablosu x1 | |
Sütun sistemi x1 | |
Yatay kılavuz rayı hareketli aygıtı x1 | |
Elektrikli parça | Elektrikli kontrol sistemi x1 |
Doğrusal ızgara x1 | |
İndüktans sensörü x1 | |
Bilgisayar x1 | |
HP mürekkep püskürtücüleri x1 | |
Özel ölçüm yazılımı x1 | |
Standart Parçalar
|
Standart boyutlu top x1 |
Yüksek standartlı blok x2 | |
Kabalık ölçümü standart bloğu x1 | |
İğne |
Sonda ve ölçüm iğnesi x4 |
Diğerleri | Standart alet kutusu x1 |
