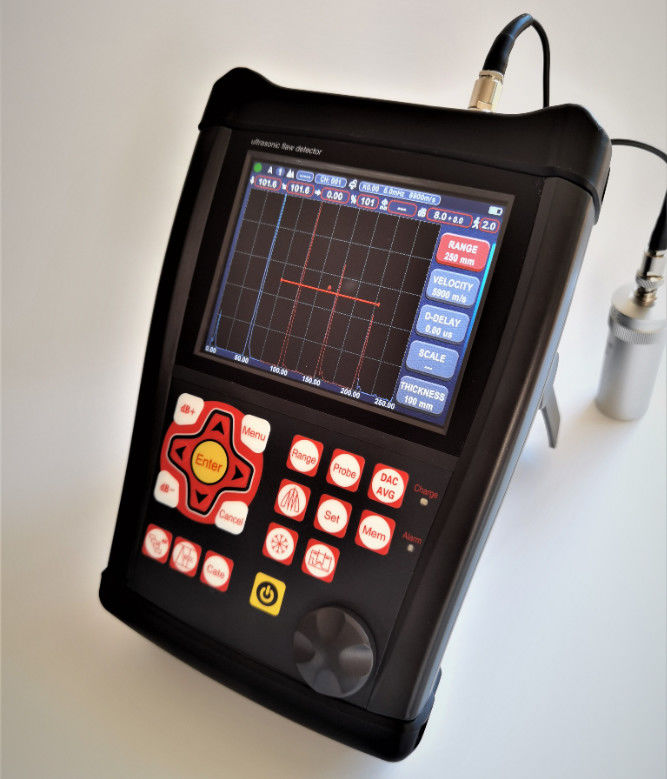

HUATEC FD620 ultrasonik hata dedektörü IP65 IP67

Mobil APP ile HUATEC FD620 ultrasonik hata dedektörü

Teknik parametreler:

★Sonde kalibrasyonu, eğri yapımı ve diğer işlemler tüm süreçte iletişim kutusundan istenir, kılavuzu okumaya gerek yoktur

★ Tüm araçlar ihtiyacınız olanı içerir: DAC, AVG, renk Bscan, AWS, vb.

★Puls Tekrarlama Frekansı: 30-3000Hz,tam ayarlama, yüksek hızlı tarama, asla eksik algılama

★ Yüksek sinyal gürültü oranı, net ve istikrarlı yankı, gürültü karşıtı tasarım, zorlu çalışma koşulları için mükemmel

★ 10 basamaklı AD, yüksek hızlı örnekleme tüm ayrıntılarla daha iyi yankı diyagramına yol açar. Duyarlı ve küçük hataları bile tespit edebilir

★ Kristal berrak gerçek renkli ekran.

★ Hızlı gerçek zamanlı hata tespiti video kaydı.

★ Mavi diş bağlantısı, mobil APP yerinde hata tespit raporu üretir ve baskı gerçekleştirir

★ IP65 standardı. Alaşım + Silikal jel kağıdı, su ve toz geçirmez, sağlam ve sonsuza kadar dayanır. Damping desteği herhangi bir açıda durmasını sağlar.

★ Batarya bir şarjla 15 saat dayanır. Her bir bataryada kendi şarj kontrolü vardır.

Özellikler

Çelik hızında:0-25000 mm

Malzeme Hızı: 100~20000m/s

Nabız Tekrarlama Frekansı:30-3000Hz

Dinamik aralığı:≥38dB

Doğruluk: Yatay: +/- 0.2% FSW, Dikey: 2.5% FSH, Güçlendirici Doğruluğu +/-1 dB.

Çözüm gücü:> 40dB (5P14)

Duyarlılık kalıntıları:>62dB

Reddetme (sürtme): 0 ila % 80 tam ekran yüksekliği

500 bağımsızlık ayarlaması, herhangi bir kriter serbestçe girebilir, test bloğu olmadan sahne içinde çalışabiliriz;

Büyük hafıza 1000 A grafiği

Test Modları: Puls yankısı, çift elemanlı ve içi iletim

Sonda Türleri: Tek Düz, Tek Çeyreği, Çift Düz, Çift Çeyreği, İçeri, Sürünen, Yüzey

Kapı Monitörleri: Tüm süpürme aralığında kontrol edilebilen iki bağımsız kapı

Birimler: Inç veya milimetre

Güç Gereksinimleri: AC Ana 100-240 VAC, 50-60 Hz

Ekran Gecikmesi: -20 ila 3400 μs

Sonda Gecikmesi / Sıfır Kaydırma: 0 ila 99.99μs

Dahili şarj edilebilir Li-ion pil paketi 8.000 mAh'lık 7.2V değerli

Ekran parlaklığına bağlı olarak 15 saat nominal çalışma süresi

4 saat tipik şarj süresi

H×W×D(mm):260×175×60 (mm)

Ağırlık:1.2kg

Çalışma sıcaklığı: -10°C - 50°C

Depolama sıcaklığı: -30°C - 50°C

Dövme Enerjisi: 200V, 300V, 400V, 500V seçilebilir

Düzeltme: Pozitif yarı dalga, negatif yarı dalga, tam dalga, RF Sistemi

Bant genişliği (artırıcı bant geçidi): 0,2 ila 20 MHz

Kapı Monitörleri: Tüm süpürme aralığında kontrol edilebilen iki bağımsız kapı

Duyarlılık: Seçilebilir çözünürlükte maksimum 120 dB 0.1, 1.0, 2.0, 6.0 dB.

Değiştirici bağlantıları: BNC veya LEMO

Görevleri

Otomatik olarak eksiklerin tam konumunu gösterir ((Derinlik d, seviye p, mesafe s, genişlik,sz dB,ф).

Hata boyutlandırması: AVG/AVG veya DAC kullanılarak otomatik hata boyutlandırması, hatayı kabul veya reddetme hızlarını bildirir.

Transdüsörün otomatik kalibrasyonu Sıfır Noktası, açılar, ön kenar ve malzeme Hız.

DAC ve AVG'yi yankıyı değerlendirmek için yapmak ve kullanmak için uygun, eğri değiştirilebilir ve telafi edilebilir.

Hafıza Diskini bağlayarak, birim sınırsız hafıza elde edebilir.

Test sürecinin ve oynatmanın otomatik olarak video çekimi; U Disk kullanın,video uzunluğu sınırsızdır.

Renkli B taraması.

Birim içinde 13 uluslararası standart var.

Yerel olarak algılama raporlarını oluşturmak ve yazdırmak için mobil cihaza mavi diş bağlantısı. AWS D1.1.

Eğimli yüzey düzeltme özelliği.

Çatlak yüksekliği ölçüm fonksiyonu.

Büyütme kapısı:Gate aralığının tüm ekran genişliğine yayılması.

Otomatik kazanç fonksiyonu.

Envelope: 60 Hz güncelleme hızında canlı A taramasının ve A taramasının envelope görüntülenmesinin eşzamanlı görüntülenmesi.

Peak Hold: Dondurulmuş zirve dalga biçimlerini test sonuçlarını kolayca yorumlamak için canlı A-Scans ile karşılaştırın.

Tarama Dondurma: Ekran dondurma dalga şekli ve ses yolu verilerini tutar.

Alarm: Beep ve LED.

Gerçek Zaman Saati.

Echoyu doldurun.

Yakalama işareti.

Kapının içindeki yankı rengi.

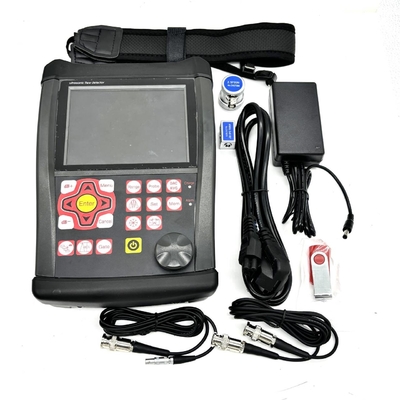

Standart Paket

Taşınabilir ultrasonik hata dedektörü FD620 1

Düz ışın dönüştürücü (4 MHz, Φ10) 1

Açı ışın dönüştürücü (4 MHz, 8 mm×9 mm, 60°) 1

Bağlantı Kablosu (BNC-LEMO 00 veya isteğe bağlı LEMO 01-LEMO 00) 1

Yeniden şarj edilebilir Li-Ion pil paketi, 8 amp 1 saat

Güç kaynağı/şarj ünitesi 1

Kullanım Kılavuzu İngilizce 1

Uygulama Yazılımı 1

Kemer 1
