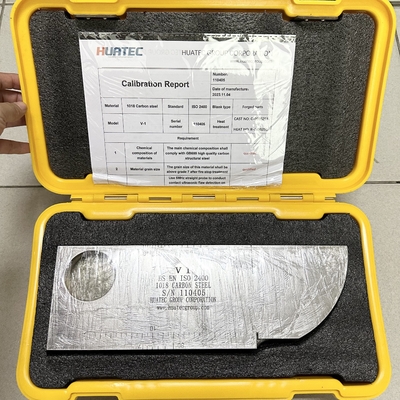

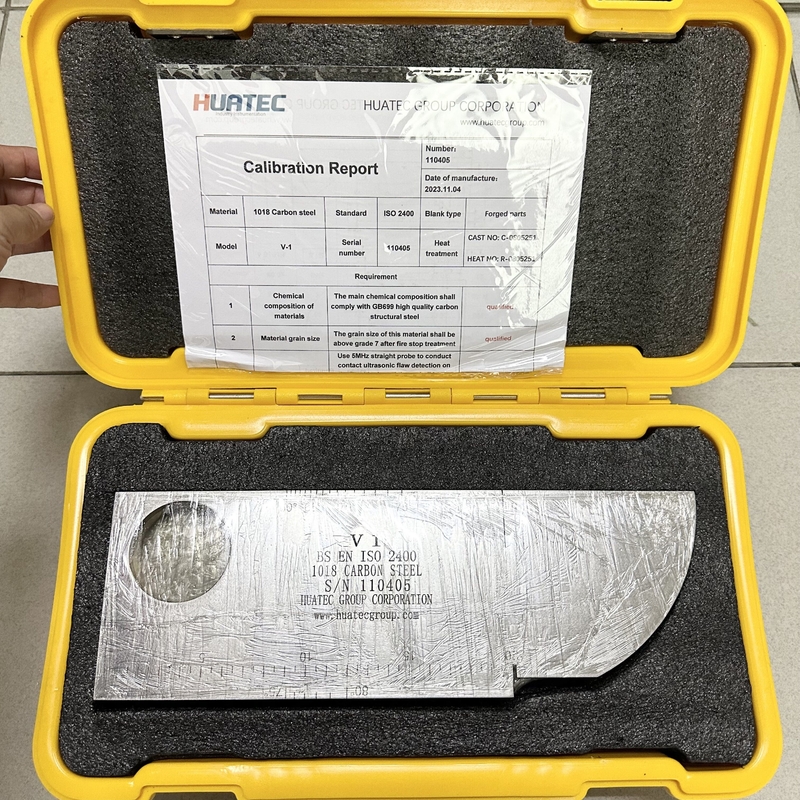

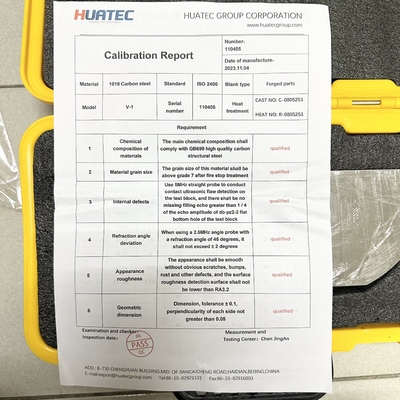

IIW V1 kalibrasyon bloğu

Standart: ISO2400-1972E

IIW test bloğu (V-1 test bloğu) Hollandalı test bloğu olarak da adlandırılır.Uluslararası Kaynak Enstitüsü (IIW) tarafından onaylanan ve Uluslararası Standartlaştırma Örgütü (ISO) tarafından önerilen uluslararası standart test bloğuŞekil 1-1'de şekil ve boyut gösterilmiştir:

Ana Kullanım Noktaları:

(1) Hata dedektörünün dinamik aralığı, yatay doğrusallığı ve uzunluk dalga algılama aralığı, 25 mm kalınlığında bir test bloğu kullanarak ölçülebilir.

(2) 50 yay ve 1.5 delik, eğimli sonda kırılma açısının ve boylam dalga düz sonde'nin hassasiyet sınırını belirlemek için kullanıldı.Aynı zamanda düz sondanın kör alanının büyüklüğünü ve sondayla birleştirilen ölçüm cihazının nüfuz yeteneğini kabaca tahmin etmek mümkündür..

(3) Eğilmiş sondanın düşme noktası ve kör alanı, R100mm yay yüzeyi kullanılarak ölçülür ve zaman eksen oranı ve sıfır noktası düzeltilebilir.

(4) Düz sondanın boylam çözünürlüğü, 85 mm, 91 mm ve 100 mm'lik çentik düzlemle ölçülebilir.

(5) Eğimli sondanın ses ışınının eğilim açısını ölçmek için test bloğunun sağ açılı kenarını kullanın.
