Penetrasyon bloğu PSM-5: MIL-STD-6866 ASTME-1417

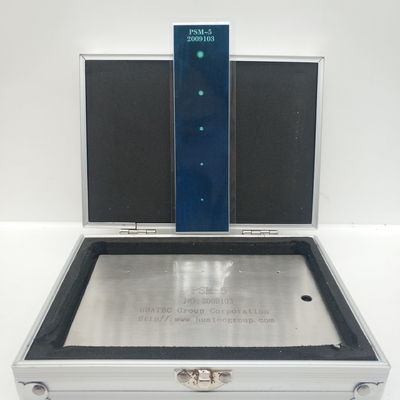

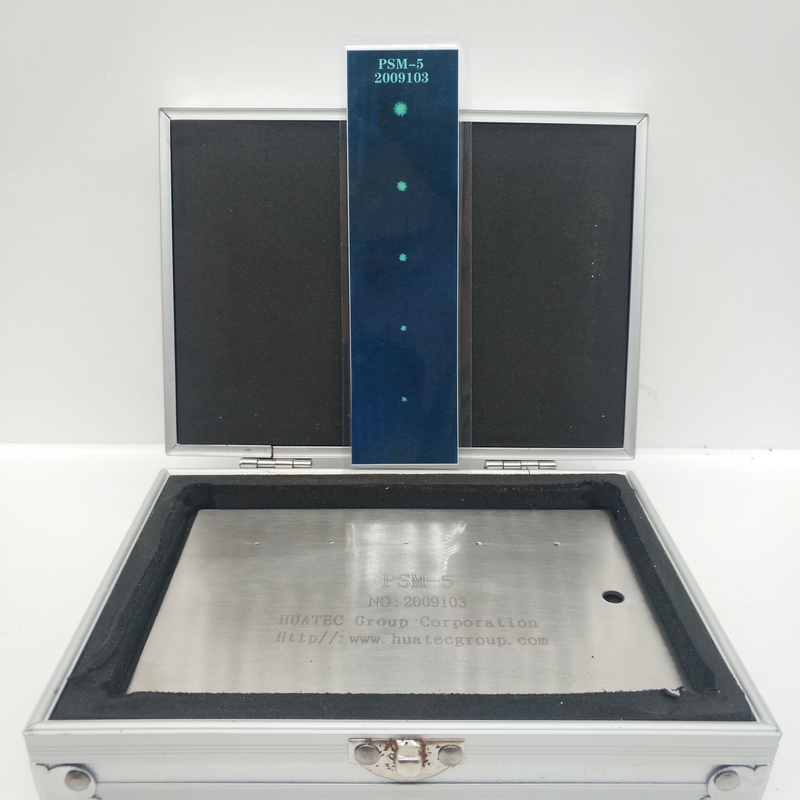

Penetrant Sistemi İzleyici Paneli,Bir paslanmaz çelik panel, 0.090 inç kalınlığında ve 4 x 6 inç ölçümünde.Beş çatlak merkezleri büyüklük sırasıyla krom kaplama eşit şekilde uzaklaştırılmış; En büyüğü düşük hassasiyetli penetranlarla kolayca görülebilirken, en küçüğü yüksek hassasiyetli malzemelerle bile gözlemlemek zordur.Kromlu bölümün bitişiğinde, "orta kabalık"lı bir çamur patlatma alanı vardır.Penetrant yıkama özelliklerini değerlendirmek için.

• PSM-5 Panel iki versiyonda bulunur. Her iki versiyon da özelliklere göre üretilir:
  • Grit Blasted Tipi- Yüzeyi bulanıklaştırmak için hafif bir şekilde çamurla püskürtülmüş kromlu bir şerit içerir.
  • Düz Tip- İkinci versiyonun kromlu şeridi çamurla patlatılmamıştır.
• PSM-5 Panel işleme, günlük sistem kontrolü için MIL-STD-6866 ve ASTM E-1417 gereksinimlerini karşılar.

PSM-5 test bloğunun kullanımı

"Penetrasyon sistemi izleme test bloğu", sıvı nüfuz denetim sisteminin sürekli performansını hızlı bir şekilde belirlemek için bir yöntem sağlayabilir.Sistemdeki çeşitli faktörleri yansıtabilecek. ️ Kimyasal maddeler, temizlik maddeleri, kurutma kutuları ve gelişim maddeleri normal veya değil.Her faktörün ani performans kaybını ortaya çıkarabilir., böylece operatörü sistem performansının başarısızlığına uyararak hata ve ihmalden kaçınmak için.PSM-5 test bloğu, MIL-STD-6866 ve ASTM E1417 gereksinimlerini karşılamak için nüfuz denetimi için en pratik araçtır., ayrıca P&WA TAM146040'ın gereksinimlerini de karşılıyor.

PSM-5 test bloğunun şekli ve yapısı

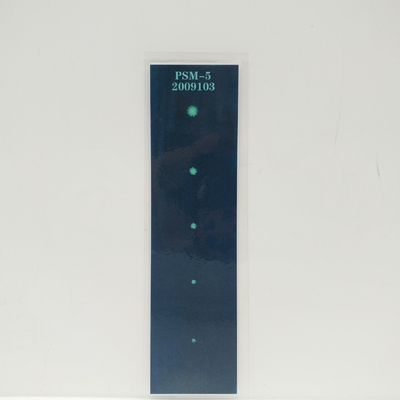

PSM-5 test bloğu P&WA standardına göre üretilmiştir, matrisi paslanmaz çeliktir, yüzey iki parçaya ayrılmıştır: kromlama bölgesi ve iplik üfleme bölgesi,kromleme bölgesinde eşit olarak dağılmış 5 farklı büyüklükte yayılan çatlak var., şekli ve boyutu Şekil 1'de gösterilmiştir. Test bloğundaki 5 yayılan çatlak örneği yıldız şeklinde bir daire veya radyal şekildedir.Ve kum püskürtme alanı orta kabalık..
