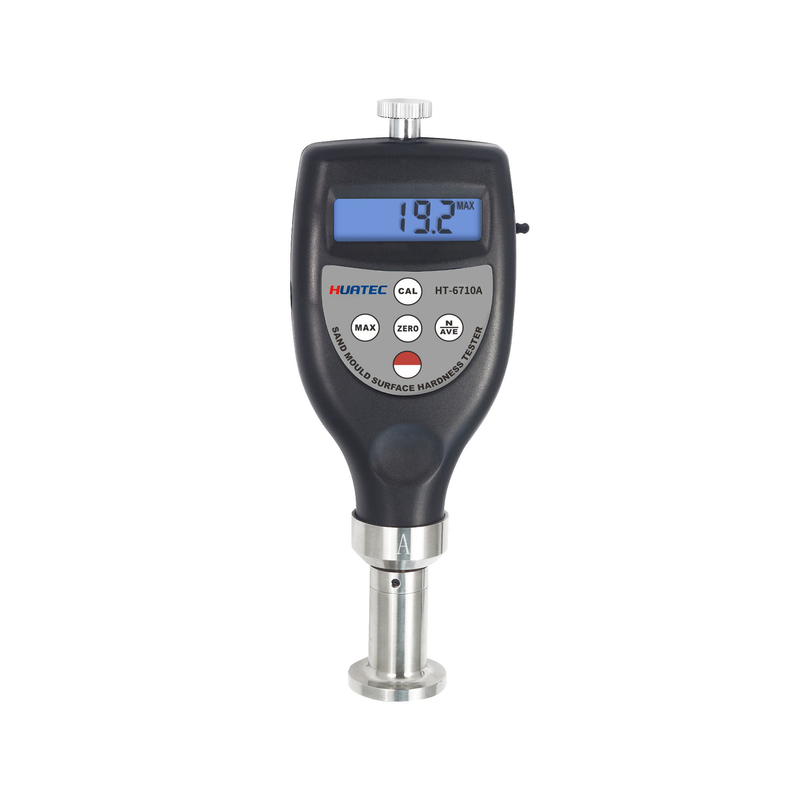

HUATEC Kum Kalıp Yüzey Sertliği Testörü HT-6710A/B/C

HUATEC Kum Kalıp Yüzey Sertliği Testörü HT-6710A/B/C

1. Model rehber

2. Özellikler

* DIN 53505, ISO 868, ISO 7619, ASTMD 2240, JISK7215 standartlarını karşılar.
* Kum kalıbı yüzey sertliği testörü, kum kalıbının yüzey sertliğini / ıslak kalıbın çekirdeğini ölçmek ve kalıplama sürecinin formüle edilmesi için teknik parametreler sağlamak için kullanılır.

* Kum kalıbının yüzey sertliği üç tipte ayrılır: A, B ve C.
Tip A: El veya mekanik düşük ve orta basınçlı kalıplamalarda ince kum kalıbı/ çekirdeğinin yüzey sertliği testi için uygundur.
B tipi: El veya mekanik düşük ve orta basınçlı kalıplamalarda ince ve kaba kum kalıbı / çekirdeğinin yüzey sertliği testi için uygundur.
Tip C: Yüksek basınçlı kalıplamalarda kum kalıbının yüzey sertliği testi için uygundur.
* Kum kalıbı yüzeyi için B tipi sertlik testerinin birimi (g/mm2), ancak birim yerine sertlik H (A/B/C) kullanmak alışılmıştır.Birim değeri büyük olduğunda karşılık gelen sertlik değeri de büyüktür (g/mm2)..
* Ortalama hesaplama fonksiyonu ile.
* En yüksek değerde para yatırma fonksiyonu.
* Alt voltaj alarm fonksiyonu.
* Bilgisayarla bağlantı kurmak için USB veri çıkışını kullanın.
* Bluetooth veri çıkış seçeneği sağlayın.

* The HUATEC Sand Mould Surface Hardness Tester is used to measure the surface hardness of the sand mould/core of the wet mold and provide technical parameters for the formulation of the molding process.

* Kum 2 kalıbı yüzeyi için B tipi sertlik test ünitesi (g/mm ), ancak birim yerine sertlik H ((A/B/C) kullanmak alışılmadır.Düzgün ve tutarlı olun, birim değeri büyük olduğunda karşılık gelen sertlik değeri 2 de büyüktür (g/mm).

* Düşük voltaj göstergesi.

* Dijital ekran, tahmin veya hata olmadan doğru okuma sağlar.

* Güç tasarrufu için otomatik olarak kapatılır.

* İç parametreler: Zirve değeri kilitleme, ortalama değer hesaplama ve alt voltaj alarmı fonksiyonuna sahiptir.

* Güç kaynağı: 2x1.5v AA (UM-3) pil

* Çalışma durumu: 0 ~ 40 ̊C Nem < 80%

* Boyutu: 162x65x28mm (6.4x2.6x1.1 inç)

* Ağırlık: yaklaşık 170g (piller dahil değil)

* Kapatma: 2 mod Kapatma tuşuna basarak herhangi bir zamanda elle kapanmak veya son anahtar işleminden 2 dakika sonra otomatik olarak kapatmak.

3Çalışma prensibi

Yay üzerindeki kuvvetin darbe ile doğrusal olduğu ilkesine göre, darbe sensör aracılığıyla bir değere dönüştürülür.,Ancak, sertliği birim yerine H ((A / B / C) olarak belirtmek alışılmadır.Birim değeri büyük olduğunda karşılık gelen derece değeri de 2'dir (g/mm).

4. SPESIFIKASYONLAR

Ekran: 4 basamaklı, 10 mm LCD ekran

Aralık: 0~100 H ((A/B/C)

Ölçüm aralığı: 10 ~ 90 H ((A/B/C)

Çözünürlük: 0.1 H ((A/B/C)

Ölçüm sapması: ≤ ±1H ((A/B/C)

5. ölçüm prosedürü

5.1 Deneme numunesi en az kalınlığı farklı bir standartta belirtilmiştir, bölüm 1'e bakın. Numunede ölçümlerin herhangi bir kenardan en az 12 mm alınabilmesi sağlanmalıdır.Örnek yüzeyi, durometre sondasından en az 6 mm'lik bir yarıçap olan bir alanda, baskı yüzünün numuneye temas etmesini sağlamak için düz ve paralel olmalıdır.Örnek, katmanlı parçalarla yapılandırılabilir.Ancak bu numunelerde yapılan ölçümler katı numunelerde yapılan ölçümlerle aynı olmayabilir., katmanlar arasındaki yüzey yüzlerinin tamamen temas etmemesi nedeniyle.

5.2 Test cihazını çalıştırmak için "Power key" tuşunu basın ve serbest bırakın.

5.3 Ekranda MAX işareti görünene kadar “MAX” tuşuna basın.

5.4 Durometre'yi dikey olarak tutun ve girdirici ucunu herhangi bir kenardan en az 12 mm uzakta tutun. Basınç ayağını numuneye şok olmadan mümkün olduğunca hızlı bir şekilde uygulayın.Ayağı numunenin yüzeyine paralel tutarakBasınç ayağı ile numune arasında sağlam bir temas elde etmek için yeterli kuvvet uygulayın. 1 veya 2 saniye tutun, maksimum okuma otomatik olarak elde edilebilir.

5.5 Bir sonraki ölçümü yapmak için sadece sıfır tuşuna basın ve 6'yı tekrarlayın.4Öte yandan, MAX işareti ekrandan kaybolana kadar "Max" tuşuna basın ve 6.3 ve 6. adımı tekrarlayın.4.

5.6 En yüksek değerden başka bir değer gerekirse, ekranda gösterilen işaret ?? MAX?? 'yi ayarlamak gerekmez. Bu durumda, ekranda gösterilen değer anlık bir değerdir.Durometreyi hareket etmeden yerinde tutun ve gerekli zaman aralığından sonra okuma alın (Normalde 1 saniyeden daha az)..

5.7 Ortalama değer nasıl alınır?

5.7.1 Bir çok ölçümün ortalama değerini almak için, sadece ekranda gösterilen sembolü göstermek için N/AVE tuşuna basın ve serbest bırakın, ardından 1-9 arasında bir basamak ile önek No.Burada rakam ortalama değeri hesaplamak için kullanılan ölçümlerin zamanıdır.Ve basınç, 9'da basılırken, rakam 1'e dönüşecek..

5.7.2 Sayıyı gerekli sayıya ayarlayın ve ölçüm durumuna geri dönmek için "MAX tuşu" ya da "Sıfır tuşu" tuşuna basın ya da ekranda "0" tuşuna kadar birkaç saniye bekleyin.

5.7.3 5.3 ila 5.5 adımlarına göre ölçümler yapın.5. Her testin 6 mm uzaklıkta olduğundan emin olun. Her bir ölçüm yapıldığında, ölçümlerin okunması ve zamanları ekranda gösterilir. Ölçüm zamanları ayarlanmış sayıya eşit olduğunda,Birim önce son ölçümlerin değerini gösterir ve ardından son ′′N′′ ölçümlerin ortalama değerini gösterir, ardından 2 bips gösterir ve gösterimde ′′AVE′′ sembolü gösterir.7.4 Bir sonraki ortalama değeri almak için, sadece 5'i tekrarlayın.7.35.7.5 Ortalama ölçümden kurtulmak için, sadece “N/AVE” “N” kayboluncaya kadar basın.

6Kalibrasyon Kontrolü

Test cihazının doğru olup olmadığını kontrol etmek için, sadece kalibre edilmiş test blokunun deliğine girici yerleştirin.Test bloğunun üst yüzeyi ile baskı ayağı arasında sağlam bir temas oluşturmak için yeterli kuvvet uygulanır. okuma test bloğunda damgalanmış değerle uyumlu olmalıdır. Eğer değilse, sadece sıfır kalibrasyon ve yüksek son kalibrasyon gerçekleştirin.

6.1 Sıfır kalibrasyon Durometre'yi dikey olarak tutun ve girinti ucunu havada asın, ekranda okunma 0 olmalıdır.Test cihazının göstermesini sağlamak için "Sıfır" tuşuna basın.

6.2 Yüksek son kalibrasyon Sadece indenteri düz bir camın üzerine koyun, cam ve baskı ayağı arasında sağlam bir temas oluşturmak için yeterli kuvvet uygulayın. Ekran üzerindeki okumalar 99. arasında olmalıdır.5 ve 101Eğer değilse, yüksek son kalibrasyonu gerçekleştirmek için CAL tuşuna basın.

7. Batarya değiştirme

7.1 Ekranda pil sembolü görüntülendiğinde, pillerin değiştirilmesi zamanı.

7.2 Pil kapağını test cihazından uzaklaştırın ve pilleri çıkarın.

7.3 Bataryaları kutupluklarına dikkat ederek yerleştirin.

8. Aksesuarlar

Standart Aksesuarlar: Taşıma çantası 1 adet. İşlem kılavuzu 1 adet. Kalibrasyon sertifikası 1 adet.

İsteğe bağlı aksesuar: RS232C için kablo ve yazılım
