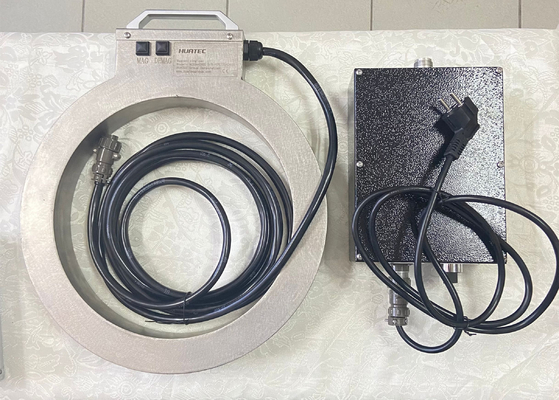

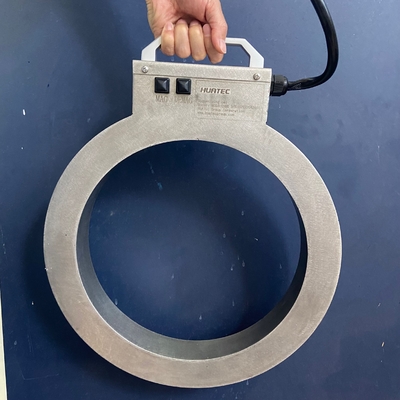

NDT Manyetik Parçacık Ürünleri 300mm Manyetik Bobin Hata Detektörü

NDT Manyetik Parçacık Ürünleri 300mm Manyetik Bobin Hata Detektörü

I. Ana parametreler

II. Fonksiyonun tanıtımı

1, Mıknatıslama - iş parçasını mıknatıslamak için elektromanyetik alanı başlatmak;

2Demagnetizasyon - demagnetizasyon alanı iş parçasını demagnetizasyona başlar;

3, Aşırı sıcaklık alarmı - bobine 75 °C'lik bir sıcaklık sensörü yerleştirilmiştir.

Kurulum:

1- Ekipman, metal toz, aşındırıcı gaz ve yanıcı ve patlayıcı maddeler olmadan kuru bir ortamda kurulmalıdır;

2Çevre ortamının sıcaklığı -10 °C'den düşük olmamalı ve +40 °C'den yüksek olmamalıdır.

3- Havanın göreceli nemliği % 85'ten fazla olmamalıdır.

4. Montaj ekipmanları ile her yardımcı tesis arasındaki boru ve tel bağlantısı, gösterge işareti ve fiş tabanına göre bağlanmalıdır;

5. Güç kaynağı (güç kaynağı, hava kaynağı vb., ekipman kurulum ortamına ve çalışma koşullarına göre) ve ekipman kabuğu güvenilir bir şekilde topraklanmıştır;

İşe koyma:

1Ekipman yerleştirildikten sonra, önce tüm bağlantı tellerinin ve bağlama vidalarının gevşek olup olmadığını kontrol edin.

2. Makinenin ana anahtarının üst ucundaki voltajın ekipman kurulum ortamı ve çalışma koşullarının gereksinimlerini karşılayıp karşılamadığını ölçmek için aletler kullanın;

3. Her fonksiyon eylemini kontrol edin, her fonksiyon düğmesine elle basın veya geçiş yapın ve ekipmanın her fonksiyon eylemini buna göre gerçekleştirin;

4Demagnetizasyon etkisi denetimi: demagnetizasyondan sonra kalan manyetizmanın gereksinimleri karşılayıp karşılamadığını kontrol etmek;

5Teslimat ve denetimden geçtikten sonra, ekipman üretime girebilir.

IV. Günlük bakım

Ekipman kullanıldıktan sonra, aşağıdaki işlemler yapılmalıdır:

1Güç anahtarını kapat ve ekipmanın güç kaynağını kes.

2Dış güç kaynağının ana anahtarını kes.

3. bobin yüzeyinde yağ leke temizlemek ve tüm ekipman temiz tutmak;

4Bir ay içinde devre bağlantı hattını, kabloyu ve bağlayıcıyı gevşeklik ve yaşlanma için kontrol edin.

5. Her gün manyetik süspansiyonun konsantrasyonunun standardı karşılayıp karşılamadığını kontrol edin;

6- Aygıt yüzeyinde yağ lekelerini temizlemek için nötr yıkama kullanılması gerekir.

7Eğer kabuk hasar görürse, kullanmaya devam etmesi yasaktır.

V. Hata tespit prensibi

Elektromanyetizma ilkeleri

Manyetik akım, ferromanyetik iş parçasının yüzeyinde bir elektromanyetik alan oluşturur (AC ve yarı dalga DC deri etkisine sahiptir).Kusurların varlığı manyetik kuvvet hattını kesecektir., bir sızıntı manyetik alan oluşturur ve manyetik parçacıkları emiyor.Kusurların varlığı manyetik işaretleri gözlemleyerek değerlendirilebilir (manyetik işaretler aslında büyütülmüş kusurlar).

Duyarlılık

Duyarlılık, genellikle NATIONAL standart TYPE A testi ile tespit edilecek manyetik parçacık hatası tespitinin hassasiyetini ifade eder.Tip A standart test sayfası üç çeşit hassasiyete sahiptir: yüksek, orta ve düşük. A tipindeki kesir değeri ne kadar küçükse, manyetik işaret gösterebilecek etkin manyetik indüksiyon yoğunluğu o kadar yüksektir. (A-15/100, A-30/100, A-60/100,A-7/50, A-15/50, A-30/50, altı puan, 1# test filminin en yüksek hassasiyeti A-15/100, A-7/50 içerir. 2# test tabletleri orta hassasiyete sahiptir, A-30/100, A-15/50 de dahil olmak üzere çoğu endüstride uygundur..Test tabletleri A-60/100 ve A-30/50 dahil olmak üzere en düşük hassasiyete sahiptir.)

Standart duyarlılık testi parçasının kullanımı yöntemi (sürekli yöntem için uygundur),genellikle kusur tespiti için mıknatıslanma akımının seçilmesi için tip A standart test parçası 2# ((30/100 veya 15/50) kullanılır.

Yapay kusurlar, test edilen iş parçası ile yapay kusurlu test parçasının yüzeyini sıkı bir şekilde bağlayarak test parçasının pürüzsüz yüzeyinde açıkça görülebilir.İş parçasının içinden yavaşça akan manyetik süspansiyon ve uygun manyetizasyon akımı uygulanması (sırf çevre yönü ve boylam yönü ayarlama)Mıknatıslanma akımının değeri uygun mıknatıslama özellikidir.
