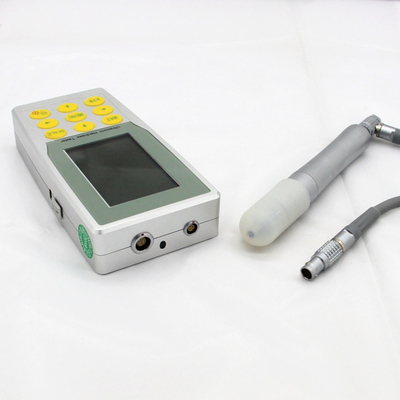

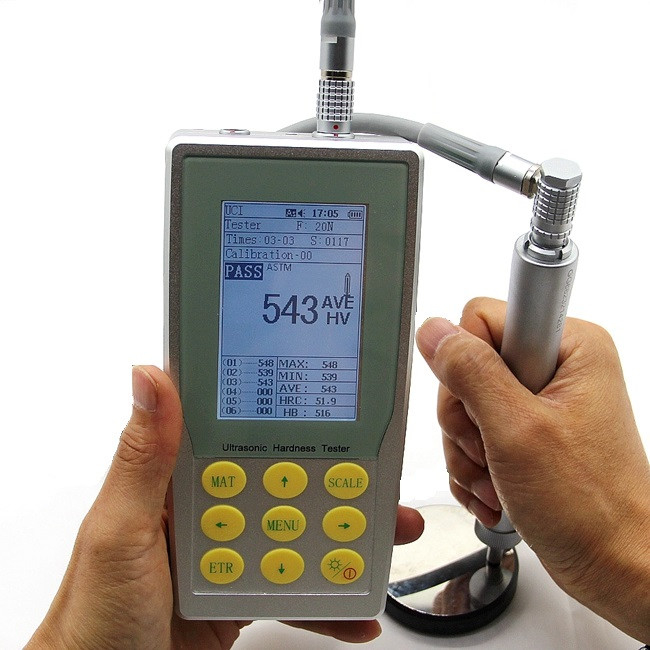

HUH-5M El Uzayı UCI Ultrasonik Sertlik Denetleyicisi
Uygulama:
Ultrasonik sertlik tester modeli HUH-5M geniş çapta küçük forging sertliği ölçmek için kullanılır, dökme malzemesi, kaynak denetimi, ısı etkilenen bölge, Ion nitrit damgalama ölçekleri ve kalıplar, formlar, baskı,İnce duvarlı parçalar, rulmanlar, diş kenarları vb.
Çalışma prensibi:
ultrasonik temas impedansı yöntemi
Özellikler:
| Ürün Adı |
Ultrasonik Sertlik Denetleyicisi (UCI) |
| Model Adı |
HUH-5M |
| Yükleme Gücü |
10N/20N/50N/98N |
| İndentör Tipi |
136°Vickers Elmas Girdirici |
| Ölçme aralığı |
HB: 85-650; HV 80-1599; HRC 20-70; HRB: 41-100; HRA: 61-85.6
HS: 34.2-97.3;Mpa: 255-2180N/mm
|
| Ölçü Doğruluğu |
HV:±3%HV; HRC:±1.5HRC; HB:±3%HB; HLD:±5HLD; |
| Ölçüm Yönü |
Destek 360° |
| Veri Depolama |
1000 grup ölçüm verisi ve 20 grup kalibrasyon verisi kaydetmek için |
| Sertlik Ölçüleri |
HV,HB,HRC,HLD |
| Veri gösterimi |
Yükleme gücü, Test süreleri, Test sonucu, Ortalama,
En yüksek, en düşük, en az sapma ve dönüşüm ölçeği. |
| Sertlik İşareti |
LCD ekranı |
| Çalışma ortamı |
Sıcaklık:-10°C~50°C; Nem: 30%~80%R.H. |
| Çalışma Voltajı |
DC 6V |
| Araç Boyutları |
160x80x31mm |
| Net Ağırlık |
Yaklaşık 500 g ((Sondasız) |
Yukarıdaki manuel problar için özellikler:
● Son ultrasonik sensör teknolojisi
● Yardımcı cihazlar olmadan kesin sertlik değerini alabilen
● 360° hızlı ölçüm işlemini destekler
● Mükemmel insan mühendisliği tasarımı ve tutması kolay
● Kontrol edilmesi kolay bir sondanın uygun boyutu ve ağırlığı
● Test edilecek numunenin kenarının ve sabit konumunun hızlı ve doğru ölçümü
● Mikro çukur, testten sonra herhangi bir numune için yıkıcı değildir
Ana Özellikleri:
● Brinell, Rockwell, Vickers, Leeb vb. gibi yaygın olarak kullanılan el sertlik ölçüm cihazı.
● Rockwell ve Brinell sertlik testleri, ağır yükleme kuvveti ve büyük çukurla, örnek yüzeyinde ciddi hasara yol açar.
● Vickers sertliği optik ölçüm uygulanır, profesyonel teknisyenler sorunsuz çalışabilir, ağır iş parçasının sertliğini ölçmek imkansız, kurulu makineler ve kalıcı olarak monte edilmiş parçalar.
● Leeb sertlik testleri sertliği ölçmek için sıçrama ve dolaylı yöntemleri uygulayarak, Brinell, Rockwell ve Vickers ölçeğine dönüştürüldüğünde kolayca büyük sapmaya yol açar.
● Ultrasonik sertlik test edici modeli HUH-5M, yüksek doğruluk, verimlilik,taşınabilir ve kolay kullanılabilir.
Standart teslimat:
| Standart Teslimat |
miktarı |
Standart Teslimat |
miktarı |
Standart Teslimat |
miktarı |
Standart Teslimat |
miktarı |
| HUH-5M ana ünitesi |
1 |
Sonda Kablosu |
1 |
Titreşme Karşıtı |
1 |
İngilizce Uygulama Kılavuzu |
1 |
| 50N/98N El sonda |
1 |
İletişim Kablosu |
1 |
Siktir et. |
1 |
Garanti Kartı |
1 |
| Standart Rockwell Bloku |
1 |
USB Kablosu |
1 |
Yeterlilik Belgesi |
1 |
Paket listesi |
1 |
El inceleme özellikleri:
| Sonda Tipi |
UCI-1K |
UCI-2K |
UCI-5K |
UCI-10K |
| Test gücü |
10N |
20N |
50N |
98N |
| Diametre |
22 mm |
22 mm |
22 mm |
22 mm |
| Uzunluk |
154mm |
154mm |
154mm |
154mm |
| Salınımlı çubuk çapı |
2.4mm |
2.4mm |
3 mm |
3 mm |
| Ölçüm yüzeyinin kabalığı |
Ra<3.2um |
Ra<5um |
Ra<10um |
Ra<15um |
| Test malzemesinin min ağırlığı |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
| En az kalınlık |
2 mm |
2 mm |
2 mm |
2 mm |
Motorlu sondanın özellikleri:
| Sonda Tipi |
UCI-300 |
UCI-500 |
UCI-800 |
UCI-1000 |
| Test gücü |
3N |
5N |
8N |
10N |
| Diametre |
46 mm |
46 mm |
46 mm |
46 mm |
| Uzunluk |
197.5mm |
197.5mm |
197.5mm |
197.5mm |
| Salınımlı çubuk çapı |
3.7mm |
3.7mm |
3.7mm |
3.7mm |
| Test malzemesinin min ağırlığı |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
| En az kalınlık |
2 mm |
2 mm |
2 mm |
2 mm |
