Otomatik Kalibrasyon Fonksiyon taşınabilir ultrasonik hata dedektörü SD Kart Dokunmatik Ekran
Özellikleri
● Yakın ve uzak mesafe algılama gereksinimlerini karşılamak için yüksek hassasiyetli ölçüm ve konumlandırma
● Yakın alan kör bölgesi küçüktür, küçük çaplı ve ince duvarlı borular için algılama gereksinimlerini karşılayabilir.
● Otomatik kalibrasyon fonksiyonu:tek düğme otomatik kalibrasyon,çalışması kolay,otomatik test sondası ¢P Gecikme ¢,K değeri ¢,X değeri ¢ ve hız
●Automatik olarak hata yankı konumunu göster ((Depth:d, Horizontal:p,Distance:s, Amplitude,dB,ф)
● Üç ölçeği serbestçe değiştir ((Derinlik:d, Yatay:p,Uzaklık:s)
● Otomatik kazanç, zirve zarfı, tespit verimliliğini artırabilecek zirve bellek fonksiyonları.
●Automatik olarak hata tespit süreci ve dinamik oynatma kaydedilir
●φ değer hesaplama:Düz sonda ile sahte hata tespiti, otomatik olarak φ değerine dönüştürme en yüksek dalga bulabilir
●500 bağımsız kanal (büyütülebilir), herhangi bir endüstrinin algılama standartlarını serbestçe girebilir ve saklayabilir, yerinde denetim için standart blokları taşımak zorunda değildir.
● 500 A tarama dalgasını ve verileri serbestçe saklayın, oynatın
● DAC, AVG ve TCG eğrileri (derinlik tazminatı) otomatik olarak oluşturulur ve segmentlenebilir.
●14 yerleşik denetim standardı
●Herhangi bir endüstri standardına girme özgürlüğü
●Puls genişliği ve gücü ayarlanabilir
●B tarama ve B renk tarama fonksiyonu;
● Bilgisayarla iletişim kurabilir ve WORD dosyasını, ayrıca tespit raporunu ihraç edebilir
●IP65 ABS plastik kapak, sağlam ve dayanıklı, su geçirmez ve toz geçirmez ve mükemmel bir müdahale karşıtı yeteneği
● Veri baskı raporları vb. analiz etmek için (kablosuz) iletişim yazılımı kullanmak;
● 260.000 renkli gerçek renkli ekran, güçlü ışık veya düşük ışık altında çalışma ortamı için uygundur
● Yüksek performanslı lityum pil, 8-10 saat boyunca sürekli çalışabilir
● Gerçek zamanlı saat kaydı: gerçek zamanlı hata tespit tarihi, zaman izleme kaydı ve depolama
●Aktörden çıkma koruması, depolama verileri kaybedilmez
● Hata tespit parametreleri otomatik olarak test edilebilir veya önceden ayarlanabilir
● Dijital reddetme, kazancı ve doğrusallığı etkilemez
● Kazanç tazminatı: Db zayıflaması yüzey kabalığı, eğri yüzeyler, kalın iş parçalarının uzun menzilli hata tespiti vb. için düzeltilebilir.
●Kompüter kontrollü hata dedektörünün hedeflerine ulaşarak, PC'deki yazılımla hata dedektörünü çalıştırabilir
Teknik Özellik
| Görüntüle |
7 inçlik TFT renkli ekran, 800*480 çözünürlük |
| Çalışma modu |
Düğme, döner, dokunmatik ekran |
| Güç kaynağı |
Lityum İyon Pil |
| Pil kapasitesi |
5.0Ah |
| Güç voltajı |
12V |
| Güç miktarı |
1 |
| Çalışma süresi |
≥ 8 saat |
| Adaptör girişi |
DC100~240V 50Hz/60Hz |
| Adaptör çıkışı |
AC 12V |
| Adaptör gücü |
36W |
| Veri saklama |
SD kart ((16G) |
| Alarm |
1 |
| Çalışma sıcaklığı |
-10°C-45°C |
| Depolama sıcaklığı |
-20°C-60°C |
| IP derecesi |
IP65 |
| Boyut |
245*155*55mm |
| Ağırlık |
1.18kg (batarya dahil) |
| Geleneksel UT Modeli |
| Sonda Bağlantısı tipi |
LEMO 00 |
| Kanal Türü |
Tek kanal |
| Kanal Num |
500 grubu (ölçeklenebilir) |
| Nabız türü |
Negatif keskin dalga |
| Aktarma Voltajı |
50 ̊350V, 50V'de adım |
| Sıfırlama |
560Ω |
| Kazanç |
0~110dB, adım:0.5/2/6/12 dB |
| İyi Değişiklikler Yapın |
-4~+4 |
| Yüzey tazminatı |
Tüm kazanç aralığı |
| Çalışma sıklığı |
0.5 ~ 20MHz; |
| Sonda Tipi |
Tek, Çift, İçeri, Dalış tipi |
| Filtre |
Üç seçenek:
1~4MHz/0.5~10MHz/2~20MHz
|
| Bulma Modu |
Negatif / Pozitif / İki yönlü / RF |
| Reddet. |
0~80%, adım 1% |
| Test aralığı |
0~15000mm,Minimum görüntüleme aralığı:15mm (çelikte) |
| Malzeme Hızı |
100~2000m/s |
| Nabız kayması |
-10~1000 mm |
| P Gecikme |
0~200us |
| X-VAL |
0~100mm |
| Rehber |
Saldırma, Yaprak, Kırma Denetimi |
| Test Noktası |
Zirve/X-val/J val |
| Ölçüm |
Kapı:Amplituba,Amplituba dB değeri,Aralık,Yatay mesafe, Dikey mesafe,A ve B kapıları arasındaki fark değeri
İmleç:2 çapraz imleçler, yatay ve dikey mesafeyi ve imleçler arasındaki mesafeyi test edebilir ((B tarama fonksiyonu altında)
|
| Kapı |
Geçit başlangıcı: Tüm menzil |
| Kapı genişliği:tüm alanlar |
| Kapı seviyesi: %10 ~ 90, adım: %1 |
| Eğri |
DAC, en fazla altı eğri, NB/T 47013, GB/T 11345, GB/T 29712 ve diğer standartlara uygun |
| TCG, en fazla altı eğri |
| AVG |
| Diğer fonksiyonlar |
Tam ekran, imleç anahtarı ((menzil/yükseklik/horizon), tek/sürekli otomatik kazanç ((10~100%, adım 10%), yankı karşılaştırması, yankı dolu, en yüksek zarf, en yüksek bellek, hızlı tarama, dış mod, ekran görüntüsü |
| Zirve dondurma / Çatlak derinliği / Kapı genişlemesi / Eğri yüzey değişiklikleri / B taraması / Düz kaynak simülasyonu / video |
| Alarm |
Ses ve ışık alarmı |
| Duyarlılık Eksiklikleri |
≥ 65dB ((200mm Φ2FH,2.5PΦ20) |
| Yatay doğrusallık hatası |
% 0,3 |
| Dikey doğrusallık hatası |
% ≤3 |
| Amplituba doğrusallık hatası |
% ± 2 |
| Zayıflatıcı doğruluğu |
20dB ± 1 dB |
| Dinamik aralık |
≥32dB |
| Uzak çözünürlük |
≥26dB |
| Gürültü seviyesi |
<40×10-9V/ |
Standart Yapılandırma
| |
Adı |
KTY |
|
| |
| 1 |

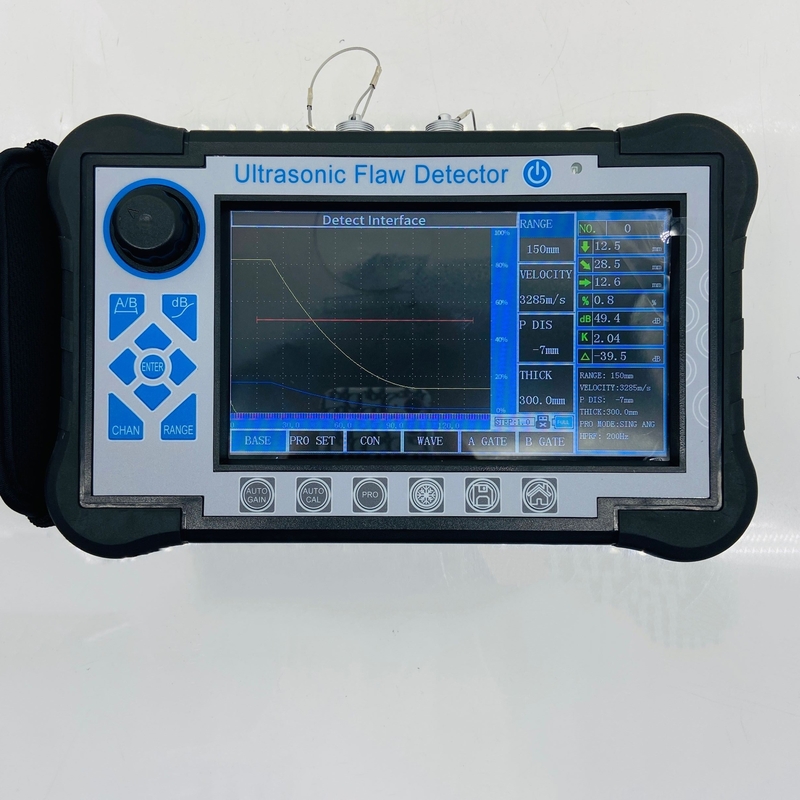

Ana birim |
1 |
|
| 2 |

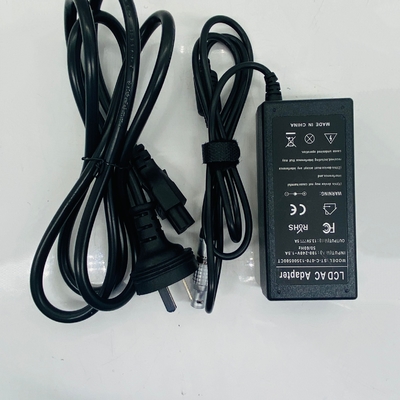

Güç adaptörü |
1 |
|
| 3 |

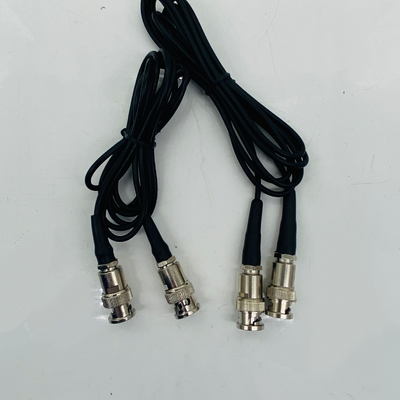

prob bağlantı kablosu |
2 |
|
| 4 |

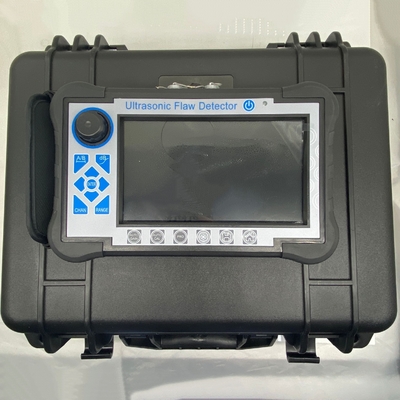

Araç kılıfı |
1 |
|
| 5 |
Kullanım kılavuzu |
1 |
|
| 6 |
Doğrudan prob 10mm 2.5MHz |
1 |
|
| 7 |

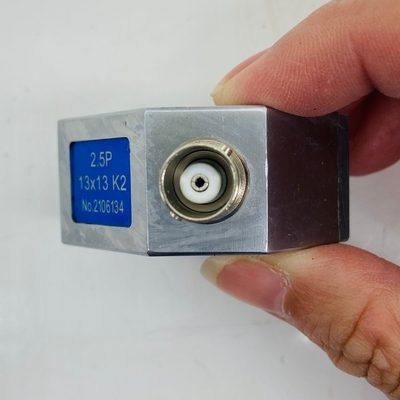

Açı sondası 13x13 K2 2.5MHz |
1 |
|
| 8 |
Garanti kartı |
1 |
|
