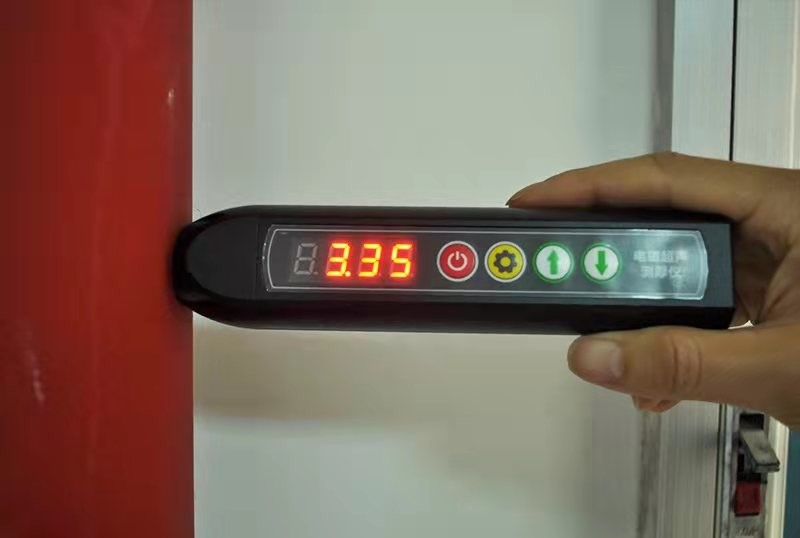

TG-14 Ultra küçük temassız elektromanyetik ultrasonik kalınlık ölçer

TG-14 Ultra küçük temassız elektromanyetik ultrasonik kalınlık ölçer

Ürün Özellikleri

Elektromanyetik ultrasonik kalınlık ölçer, akustik birleştirme maddesi olmadan çok küçük, temassız bir kalınlık ölçüm cihazıdır.Metal veya manyetik iletken malzemelerin kalınlığını ölçebilir.

Küçük boyutlu ve taşımak kolay

İş parçasının yüzeyi için gereksinimler yüksek değildir ve temassız ölçüm gerçekleştirebilen kaba yüzeyi cilalamaya gerek yoktur

Kaplama karşı duyarsızdır ve kaplı iş parçalarının veya korodlanmış metal borunun kalınlığını ölçebilir.

Akustik birleştirme ajanı olmadan, yüksek sıcaklıklı iş parçasının kalınlığını ölçmeyi ve sıcaklık telafiini gerçekleştirebilir.

Performans Endeksi

(1) Genel özellikler:

A. Enstrüman, kablosuz olarak Wi-Fi üzerinden bağlanan bir makine ve bir cep telefonundan oluşur.

B. Enstrüman elektromanyetik ultrasonik prensibi benimser ve denetim süreci iş parçasının yüzeyini ve bağlayıcı ajanı öğütme gerektirmez

C. Sondu ve ev sahibi entegre edilir ve sondon değiştirilebilir

D. Tablet bilgisayarını bağladıktan sonra, iki işlev vardır: A tarama ve B tarama

E. Yapılandırılabilir sonda türleri: sonda (≤ 80 °C, kısa süreli ölçüm), yüksek sıcaklıklı sonda (≤ 800 °C, kısa süreli ölçüm)

F. Yüksek sıcaklıklı sapı yapılandırılabilir:Kısa sapı (en fazla 350 °C'ye kadar denetim gereksinimini ve kısa süreli ölçümü karşılayan),Uzun kolu (800 °C'ye kadar denetim gereksinimlerini karşılayan ve kısa süreli ölçüm)

(2) Fark edilebilir iş parçasının malzemesi:Karbon çelik, döküm çelik, alaşımlı çelik, paslanmaz çelik, bakır, alüminyum, titanyum ve diğer iletken malzemeler

(3) Ölçüm aralığı:1.5-240.0mm,ölçüm aralığının maksimum değeri ölçülen malzemenin özellikleri, ses zayıflatma katsayısı, yüzey koşulları ve diğer faktörlerden etkilenir.

(4) Ölçüm cihazının hata aralığı:İş parçasının kalınlığı 10 mm'den küçük olduğunda, hata 0,05 mm'dir; kalınlığı 10 mm'den fazla olduğunda, hata + (0,01 + H / 200) mm'dir (H iş parçasının kalınlığıdır)

(5) Kazanç almak:≤ 100dB

(6) Yüksek sıcaklıklı sondanın çalışma sıcaklık aralığı:Düşük karbonlu çelik (veya diğer ferromanyetik çelik): - 150 °C ~ + 800 °C; Austenitik paslanmaz çelik (veya diğer ferromanyetik olmayan malzemeler): - 150 °C ~ + 150 °C

(7) Normal sıcaklık sondası:≤ 80 °C, 4MHz, esas olarak düşük karbonlu çelik, alüminyum vb. gibi ince taneli malzemeleri tespit etmek için kullanılır.

(8) Yüksek sıcaklıklı sonda:≤ 800 °C, 4MHz, esas olarak düşük karbonlu çelik gibi ferromanyetik ince taneler ölçmek için kullanılır

(9) En yüksek kaldırma mesafesi:4 mm (gerçek kaldırma mesafesi malzeme özelliğine ve sıcaklığına bağlıdır). Paslanmaz film, tuz yatırımı veya başka herhangi bir yalıtım kaplaması (boya, lak, menik, plastik vb.)) işletim boşluğu olarak kullanılabilir.

(10) İş parçasının minimum çapı (iğnesi):9 mm

(11) Sonda'nın en yüksek eğim açısı:25°

(12) Sondu uyarma modu:kalıcı mıknatıs

(13) Ses dalgası türü:kesme dalgası

(14) Yüksek sıcaklık telafi:Yüksek sıcaklık ses hızı için otomatik tazminat fonksiyonuna sahiptir

(15) Sonik ses hızı ayar aralığı:1000-9999 m/s

(16) Dalga biçimi gösterimi:Pozitif yarı dalga, negatif yarı dalga, tam dalga, RF dalga, zarf dalgası

(17) Güç kaynağı:Lityum pille inşa edilmiş, çalışma süresi 5 saatten az değildir

(18) Ev sahibinin normal çalışma sıcaklık aralığı:-10~+50°C

(19) Makineci depolama sıcaklık aralığı:0~+40°C

(20) Ev sahibi ağırlığı:250g (normal sıcaklık sondasıyla)

(21) Ev sahibi boyutları:Uzunluğu 176mm x genişliği 42mm x kalınlığı 32mm
