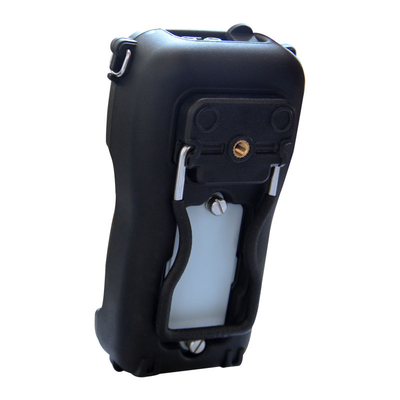

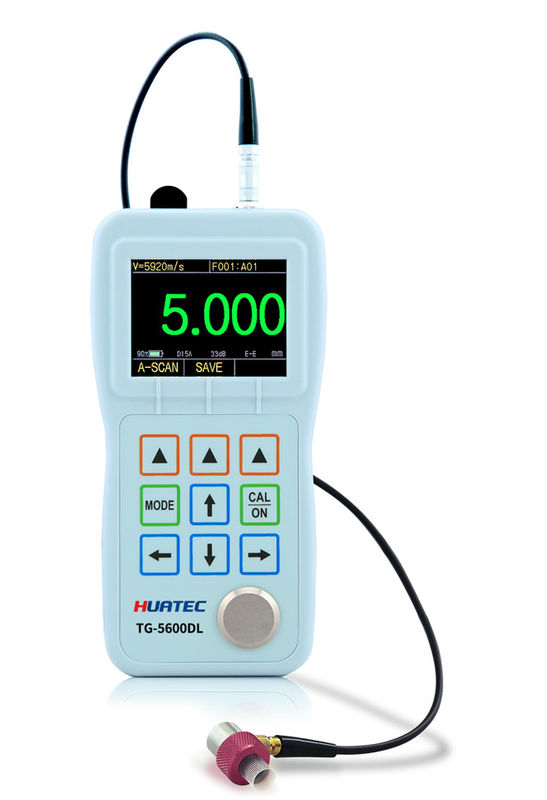

HUATEC TG-5600DL taşınabilir ultrasonik kalınlık ölçer

TG-5600DL Tek ve çift elemanlı renk ekranı ultrasonik kalınlık ölçer


HUATEC TG-5600DL taşınabilir bir ultrasonik kalınlık ölçer.TG-5600DL, çeşitli malzemelerin kalınlığını 0'a kadar doğrulukla ölçme yeteneğine sahiptir.001 milimetre veya 0.0001 inç ve çeşitli kalınlık ölçüm uygulamalarında yaygın olarak kullanılır.
Kullanıcılar, iş parçasına zarar vermeden ölçülen malzemenin sadece bir tarafından kalınlığını ölçebilirler.

TG-5600DL, aynı anda kalınlık okumalarını ve A taramalarını görüntüleyebilir ve kullanıcıların dalga formlarını kontrol etmelerini sağlar.Yani kalınlık ölçüm aralığı büyük, ölçüm değerleri doğrudur ve ölçümdeki malzeme ile ilgili hatalar da önlenebilir.Sonda iş parçasının çapraz kesimini görüntülemek için iş parçasının yüzeyi boyunca hareket eder.

Bu ölçüm, imalat, metal işleme endüstrisi, havacılık, demiryolu taşımacılığı, kimyasal endüstrisi, mal denetim endüstrisi ve diğer test alanlarında kullanılabilir.Çeşitli plakaları ve işlenmiş parçaları doğru ölçmenin yanı sıra, üretim ekipmanlarında kullanılan çeşitli borular ve basınçlı kapların kullanım sırasında aşındıktan sonra incelme seviyelerini daha fazla izlemek,yıkıcı olmayan test endüstrisinde vazgeçilmez bir araç olan.
Depolama fonksiyonu, müşterilerin farklı ihtiyaçlarına göre isteğe bağlıdır ve yerleşik büyük kapasiteli veri kaydedici, 100.000 kalınlık ölçüm değeri ve 400 dalga şeklini depolayabilir.Diğer daha fazla işlevler isteğe bağlı olabilir, örneğin çok katmanlı kalınlık ölçümü, ultra yüksek çözünürlük, geniş aralıklı kalınlık ölçümü,dijital gürültü azaltımı ve pencere modu, iç duvar oksit katmanı, gerçek zamanlı iletişim,Çok kanallı ve diğer seçenekler.

Ana ölçüm fonksiyonları

• Çoğu malzeme ölçümü tek elementli dönüştürücüler kullanarak yapılabilir.

• Ölçüm kalınlığı aralığı: ölçülen malzemenin, sondanın, yüzey koşullarının, sıcaklığın ve seçilen konfigürasyona bağlı olarak 0,01 mm ~ 38 m.

• Bilinmeyen bir ses hızı malzemesinin ses hızını belirlemek

• Yüksek çözünürlük: Düzenli ekran çözünürlüğü 0.001mm, isteğe bağlı ultra yüksek çözünürlük 0.0001mm'ye ulaşabilir.

• Ölçüm birimleri: milimetre, inç, mikron ve mil.

• Yüksek sıcaklık ölçümü: 500°C'ye kadar sıcaklıklar.

• Sistem öntanımlı yapılandırma menüsü: Kullanıcının rahatlığı için, cihazın sondasını kullanmak için öntanımlı koşullara göre ayarlanmıştır.

• Duraklama fonksiyonu: ölçüm sonrası işleme işlemlerini sağlar.

• Tam ekran dalga görüntüsü gösterme fonksiyonu: yankı görüntüleme alanını% 20 artırarak operatöre büyük bir pencere deneyimi sağlar.

• Echo yoğunluğu göstergesi: Echo ne kadar güçlü olursa, o kadar çok gösterge çubuğu, özellikle de daha yararlı olan rakam göstergesi görüntülenir.

• Zaman tabanlı B tarama modu: Ölçülecek iş parçasının alt profilini gözlemlemek için kullanılır.

• Farklılık/Kısıtlama Hızı Modu:Kısıtlama noktasına göre kalınlık farkı gösterilir ve azaltma hızının yüzdesi olarak ifade edilir.

• TDG zaman değişen kazanç: Başlangıçsal darbe veya arabirim yankısı, başlangıç kazancını azaltarak etkili bir şekilde azaltabilir.ve test örneğinin alt yankısı maksimum kazanç arttırarak artırılabilir, ölçmesi kolay.

• Ölçme Modu:Pulse-Echo ((P-E),Interface-Echo ((I-E),Echo-Echo ((E-E),Multiple echo ((I-ME),Double echo verification ((E-EV)


Standart Yapılandırma














İsteğe bağlı aksesuarlar


Ek A: Malzeme Hızı
Tablo, çeşitli yaygın malzemelerde ultrasonun yayılma hızını listeler.Bu malzemelerin gerçek hızı çeşitli nedenlerle tablodaki hızdan farklı olabilir., örneğin malzeme bileşimi, tahılların tercih edilen yönelimi, gözeneklilik ve sıcaklık vb. Bu nedenle en iyi ölçüm doğruluğunu elde etmek için,Belirli bir malzemeden yapılmış bir numune önce belirli malzemenin hızını doğrulamak için test edilmelidir..

Tablo:Malzeme Hız Listesi



















Not::Yukarıdaki tablo sadece referans içindir. Gerçek hız kalibrasyonu için 6.2 hız kalibrasyonuna bakın
