Ürün ayrıntıları:
|
| Ölçüm aralığı (45# çelik): | 0,15 mm – 1800 mm | Gösterge hatası（<10mm）: | ±0,005 mm |
|---|---|---|---|
| Gösterge hatası (≥10mm): | ±%0,1 | Tekrarlanabilirlik Hatası: | ±0,001mm（Kendi kendine test） |
| Ölçüm frekansı: | 4Hz、8Hz、16Hz | ses hızı aralığı: | 400-19999m/s |
| Vurgulamak: | Elde tutulabilen dijital ultrasonik kalınlık ölçer,yüksek hassasiyetli dijital ultrasonik kalınlık ölçer |
||

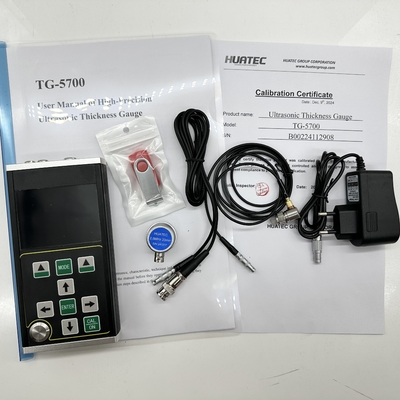

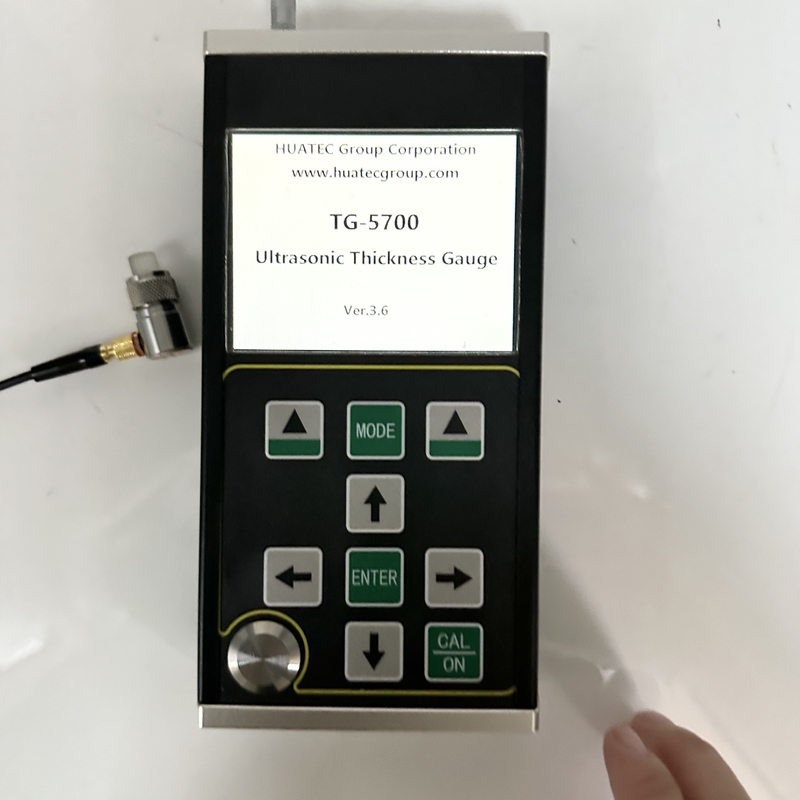

TG-5700 A/B taraması ile yüksek hassasiyetli el cihazı dijital ultrasonik kalınlık ölçer
TG-5700, A / B taraması ile yeni bir el el yüksek hassasiyetli dijital ultrasonik kalınlık ölçeridir.Bu, ultrasonik dalgasını sabit bir hızda yaymak ve arkasından yansıma elde etmek için malzeme kalınlığını ölçmek için uygundur.Ölçüm çözünürlüğü 0.001mm ve ölçüm aralığı 0.15mm kadar ince (çelik).
Bu ürün, plakaları ve işlenmiş parçaları doğru bir şekilde ölçebilir. Öte yandan, kullanım sırasında korozyondan sonra üretim ekipmanlarındaki boruların ve basınçlı kapların incelme derecesini izleyebilir.Petrolde kullanılabilir., kimyasal endüstri, metalürji, gemi yapımı, havacılık, enerji ve diğer alanlar.
Bu ürün aşağıdaki standartlara uymaktadır: Ultrasonik kalınlık ölçümü için kalibrasyon özelliği (JJF 1126-2004).
| Ürün | TG-5700 |
| Sonda tipi | Tek kristal prob / çift kristal prob |
| Ölçüm aralığı (45# çelik) | 0.15 mm 1800 mm |
| Gösterim hatası ((<10mm) | ±0,005mm |
| Gösterim hatası ((≥ 10 mm) | ±0,1% |
| Tekrarlanabilirlik hatası | ±0.001mm ((Kendine test) |
| İfade istikrarı | Sıfır geçiş ve çoklu yankı teknolojisi, yankı gücünün, malzeme zayıflama katsayısının, kazancın ve kapı yüksekliğinin kalınlık ölçüm değerini etkilememesini sağlamak için benimsenmiştir.ve yüksek ölçüm istikrarına ve güvenilirliğine sahiptir. |
| Ölçüm sıklığı | 4Hz, 8Hz, 16Hz |
| Karar | 0.1 mm,0.01mm,0.001mm(0.01inç,0.001 inç,0.0001 inç) |
| Nabız jeneratörü | Negatif kare dalga emisyonu benimsenir ve nabız genişliği ve voltajı otomatik olarak sondayla eşleştirilir. |
| Ses hızı aralığı | 400-19999m/s |
| Kalibrasyon bloğu | 4mm çelik |
| Otomatik kapatma | 5 dakika, 10 dakika, 20 dakika ve manuel kapatmayı seçebilirsiniz. |
| Sonda kalibrasyonu | Tek nokta kalibrasyonu, çok nokta kalibrasyonu |
| kazanç | Otomatik güç kontrolü, El güç kontrolü |
| Kazanç aralığı | 0~70dB |
| Bulma modu | Radyo frekansı (RF), pozitif yarı dalga (POS), negatif yarı dalga (NEG), tam dalga (FULL) |
| Ölçüm modu | (1) MB-E: başlangıç yankısından ilk alt yankıya geçiş süresine dayalı ölçüm modu; (2) E-E: nüfuz kaplama ölçüm modu, keyfi Em?? En yankısı isteğe bağlıdır; (3) ME-E:Çoklu yankı ölçüm modu; (4) THIN: ince duvar ölçüm modu; |
| Sayısal mod | Kalınlık değeri modu, fark / azaltma hızı modu, maksimum / minimum değer modu |
| A tarama modu | Kullanılabilir |
| B tarama modu | Kullanılabilir |
| Bağlantı işareti | Kullanılabilir |
| Pil İfade | Kullanılabilir |
| Dil | İngilizce |
| Birim | mm/inç |
| Menü işlevi | Kullanılabilir |
| Yazılım fonksiyonu | Dinamik geçit ayarları, boşluk ayarları (Blank), yankı boşluk ayarları (E-blank), yankı dondurma, yankı çeviri ve ölçekleme |
| Depolama fonksiyonu | Aynı anda 100.000 kalınlık (100 grup, her grupta 1000), 500 grup A tarama dalga biçimi ve 500 grup B tarama dalga biçimi depolayabilir. |
| Makine programı yükseltme | Kullanılabilir |
| Görüntüle | 3.5 "QVGA (320 × 240) renkli TFT-LCD ekranı |
| Veri iletimi | USB3.0 seri iletişimini destekler ve verileri bilgisayara aktarır. |
| Çalışma sıcaklığı | -10°C+50°C; Özel gereksinimlerle -20°C'ye ulaşabilir; |
| Çalışma voltajı | Dört tane 5 numara AA bataryası gereklidir. |
| Genel boyut | 204 x 100 x 36 (mm) |
| Toplam Ağırlık | 310 g ((Piller olmadan) |
Bu ürünün A tarama modu, B tarama modu ve sayısal görüntüleme modu vardır.
● Ölçüm aralığı geniştir ve ultra ince parçaların ölçümünü gerçekleştirmek için eşsiz "çoklu yankı" teknolojisi benimsenmiştir ve en az ölçüm kalınlığı 0,15 mm'dir (çelik);
● Bu ürün kalınlığı yüksek hassasiyetle ölçebilir ve maksimum ölçüm çözünürlüğü 0.001mm'ye ulaşabilir; Tekrar çözünürlük ± 0.002mm'ye ulaşabilir;
● Yüzeyde boya katmanı ve kaplama bulunan malzemeleri ölçmek için kullanılan nüfuzlu kaplama ve yankıya yankıya ölçüm fonksiyonlarına sahiptir;
● Çoklu ölçüm modları: mb-e, E-E ve me-e modları geleneksel kalın iş parçalarının ölçümünü karşılar; İnce mod ince parçaların ölçümünü gerçekleştirir
● Sayısal modlar şunları içerir: geleneksel kalınlık değeri modu, fark / azaltma hızı modu ve maksimum değer modu
● İki güçlendirme modu: otomatik güçlendirme / manuel güçlendirme
● Enerji tasarrufu fonksiyonu ile elle kapatma ve otomatik kapatma ayarlanabilir
● Çift kristal prob ve tek kristal prob da dahil olmak üzere çeşitli probları destekler ve 20MHz'ye kadar yüksek frekanslı probları destekler
● Toplu depolamayı destekler ve aynı anda 100000 kalınlık değeri, 500 grup A tarama dalga biçimi ve 500 grup B tarama dalga biçimi depolayabilir
● 320x240 yüksek çözünürlüklü (QVGA) büyük 3,5 inçlik renkli TFT-LCD ekranı
● Çeşitli kalibrasyon yöntemlerine sahiptir, tek nokta kalibrasyonu, çok nokta kalibrasyonu ve manuel kalibrasyon modlarını destekler,ve aynı anda ses hızı ve sonda sıfır pozisyonu kalibre edebilirÇifte kristal sondasının v-yolu düzeltmesini destekler.
● Metrik ve İngiliz sisteminin dönüştürülmesini destekler; Milimetre ve inç birimleri arasında geçiş yapabilir
● İngilizce ekranı destekler
Metallerin kalınlığını ölçmek için uygundur (pürüz, dökme demir, alüminyum, bakır vb.), plastikler, seramikler, camlar, reçinler, cam lifleri ve diğer iyi ultrasonik iletkenler.
Ultrasonik kalınlık ölçümünün prensibi ışık dalgası ölçümüne benzer.Malzeme arayüzüne ulaştığındaÖlçülen malzemenin kalınlığı, malzemede ultrasonik yayılma süresini doğru bir şekilde ölçerek belirlenir.
İsteğe bağlı sonda:
| TS400 Çift kristal sonda | 10Mhz | 5 mm | 0.5-50mm |
| TS500 Çift kristal sonda | 5Mhz | 5 mm | 1.0-65mm |
| TS510 Çift kristal sonda | 5Mhz | 10 mm | 1.0-500mm |
| DTM15 Tek kristal sonda | 15 MHz | 6 mm | 0.15-22.5mm |
| DTM7.5 Tek kristal sonda | 7.5Mhz | 6 mm | 0.5-22.5 mm. |
| DTM10 Tek kristal sonda | 10Mh | 6 mm | 0.3-22.5mm |
| DTM5 Tek kristal sonda | 5M | 6 mm | 1.0-22.5mm |
| BD510 Tek kristal sonda | 10Mh | 10 mm | 1-1000 mm |
| BD212 Tek kristal sonda | 2MHz | 12 mm | 4-1800 mm |
| Çifte kristal sonda kablosu | |||
| Tek kristal prob kablosu | |||
