Ürün ayrıntıları:
|
| Ürün adı: | Ultrasonik Kalınlık Ölçer | Modeli: | TG-8812N |
|---|---|---|---|
| Ölçüm aralığı: | 0.9〜300mm | Standart mod: | 0.9〜300mm Prob：5PΦ10mm |
| Vurgulamak: | tahribatsız ultrasonik kalınlık test cihazı,gelişmiş ultrasonik kalınlık test cihazı,tahribatsız ultrasonik kalınlık ölçümü |
||

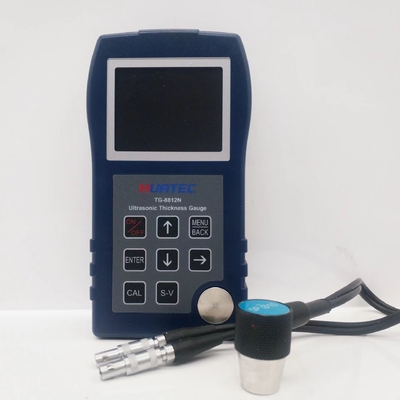

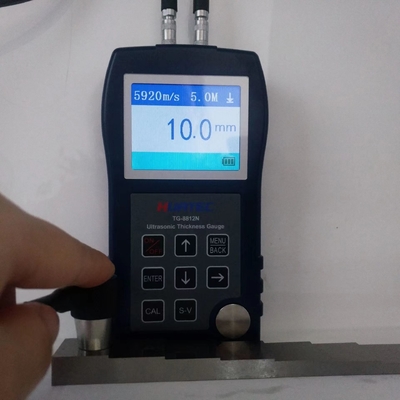

TG-8812N gelişmiş yeni tip ultrasonik kalınlık ölçer
1.genel bakış
Ultrasonik kalınlık ölçer, ultrasonik ölçüm prensibini kullanan, çeşitli malzemelerin kalınlık ve ses hızının taşınabilir, tahribatsız, hızlı ve doğru ölçümünü gerçekleştirmek için yüksek hızlı işlemci ve yüksek entegre çip tasarımını benimseyen bir tür yüksek hassasiyetli kalınlık ölçerdir.Arkasında sabit bir hızda ultrasonik dalga ile iletilebilen çelik, metal, cam, ABS, plastik, PVC, sfero vb. gibi çeşitli malzemelerin kalınlıklarını ölçmek için uygundur.
2.Enstrüman özellikleri
3.teknik dizin
| MODEL | TG-8812N | TG-8812C | TG-8812L | TG-8812D | |
|
Ölçüm aralığı (Standart) |
0.9〜300mm | 0,75〜400mm | 0,55〜500mm | 0,75〜500mm | |
| Standart mod |
0.9〜300mm Prob:5PΦ10mm |
0.75〜400mm Prob:5PΦ10mm |
0,75〜500m Prob:5PΦ10mm |
0,75〜500m Prob:5PΦ10mm |
|
| Ultra ince mod | ／ | ／ | (0,55〜1)mm | ／ | |
| Penetrasyon modu (Echo-Echo) | ／ | ／ | ／ | 2,5-25 mm(çelik) | |
| Mikro kristal prob | 1〜50mm Prob:7.5PΦ6mm |
0,75〜100mm Prob:7.5PΦ6mm |
0,75〜100mm Prob:7.5PΦ6mm |
0,75〜100mm Prob:7.5PΦ6mm |
|
| Yüksek sıcaklık probu |
2〜100mm (Prob:ZW5P) |
1.5〜100mm (Prob :ZW5P) |
1.5〜200mm (Prob:ZW5P) |
1.5〜200mm (Prob:ZW5P) |
|
| Ekran çözünürlüğü | 0,1 mm | 0,01 mm | 0,01 mm | 0,01 mm | |
| Ölçüm Çözünürlüğü | ±(1%H+0,1)mm | ±(1%H+0,1)mm | ±(0,5%H+0,05)mm | ±(0,5%H+0,05)mm | |
| Malzeme Hızı | 1000～9999m/s | 509~18699m/s | 1000～9999m/s | ||
| Bant genişliği | 1MHz～10MHz(-3dB) | ||||
| Güç kaynağı | 4,5VDC (üç adet AAA pil) | ||||
| Ekran | TFT Renkli ekran 2,3 inç | ||||
| Boyut | 130(U)×70(G)×25(Y)mm | ||||
| Ağırlık | 125g (piller hariç) | ||||
| Çalışma Sıcaklığı | -10～﹢50℃(yüksek sıcaklık probu ile, 300℃'ye kadar) | ||||
| Çalışma Nemi | %20～%90 bağıl nem | ||||
4.Standart aksesuarlar
| HAYIR | Öğe adı | Miktar |
| 1 | Kalınlık ölçer | Bir |
| 2 | Standart prob (5P, φ 10) | Bir |
| 3 | Kaplin maddesi (50ml) | Bir |
| 4 | Pil | Üç adet AAA pil |
| 5 | Manuel | Bir |
| 6 | Yeterlilik belgesi | Bir |
| 7 | Enstrüman paketi | Bir |
Çeşitli Malzemelerin Ses Hızları Boyuna Dalga Hızı
| Malzeme | hız(m/s) | Malzeme | hız(m/s) |
| su (20 ℃) | 1480 | Paslanmaz çelik (304) | 5663 |
| Gliserin | 1920 | Pirinç, sarı | 4640 |
| Su bardağı | 2350 | Bakır | 4700 |
| Naylon | 2620 | Bardak | 5440 |
| asetik asit reçinesi | 2670 | Nikel | 5630 |
|
Akrilik asit reçine |
2730 | Çelik 330 | 5600 |
| Teneke | 3230 | Çelik 4330 | 5850 |
| Altın | 3240 | Demir çelik | 5920 |
| fosforlu bronz | 3530 | Titanyum | 6070 |
| Gümüş | 3600 | Magnezyum | 6310 |
| Çinko | 4170 | Alüminyum | 6320 |
