Tahribatsız Muayene İçin Iiw V1 Ultrasonik Kalibrasyon Bloğu

NDT Ultrasonik Kusur Dedektörü KALİBRASYON BLOK karbon çeliği 1018 IIW V1 kalibrasyon bloğu

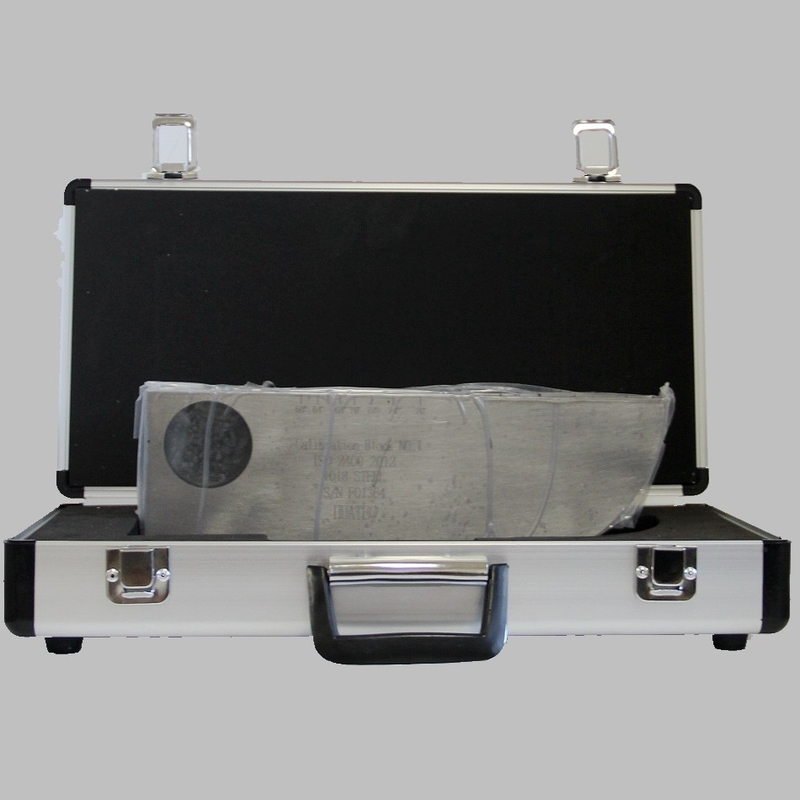

IIW V1 kalibrasyon bloğu

Standart: ISO2400-1972E

IIW test bloğu (V-1 test bloğu) Hollanda test bloğu olarak da adlandırılır.International Welding Institute (IIW) tarafından onaylanmış ve International Organization for Standardization (ISO) tarafından önerilen uluslararası bir standart test bloğudur.Şekil ve boyut Şekil 1-1'de gösterilmektedir:

Ana kullanım noktaları:

(1) Kusur dedektörünün dinamik aralığı, yatay doğrusallığı ve uzunlamasına dalga algılama aralığı, 25 mm'lik bir test bloğu kalınlığı kullanılarak ölçülebilir;

(2) Eğik prob kırılma Açısı ve uzunlamasına dalga düz probun hassasiyet marjını belirlemek için 50 ark ve 1,5 açık delik kullanıldı.Düz probun kör alanının boyutunu ve prob ile birlikte ölçüm aletinin penetrasyon kabiliyetini kabaca tahmin etmek de mümkündür.

(3) Eğimli probun geliş noktası ve kör alanı, R100mm yay yüzeyi kullanılarak ölçülür ve zaman ekseni oranı ve sıfır noktası düzeltilebilir;

(4) Düz probun uzunlamasına çözünürlüğü 85 mm, 91 mm ve 100 mm'lik çentik düzlemi ile ölçülebilir;

(5) Eğimli probun ses huzmesi eğim Açısını ölçmek için test bloğunun sağ Açı kenarını kullanın.
