Ultrasonik Kalınlık ölçer Tek ve Çift Elementli Renk Ekranı

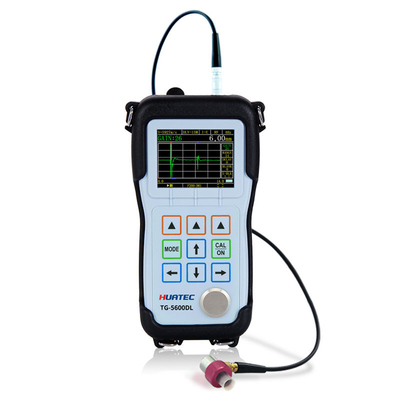

HUATEC TG-5600DL taşınabilir bir ultrasonik kalınlık ölçer.TG-5600DL, çeşitli malzemelerin kalınlığını 0'a kadar doğrulukla ölçme yeteneğine sahiptir.001 milimetre veya 0.0001 inç ve çeşitli kalınlık ölçüm uygulamalarında yaygın olarak kullanılır.
Kullanıcılar, iş parçasına zarar vermeden ölçülen malzemenin sadece bir tarafından kalınlığını ölçebilirler.

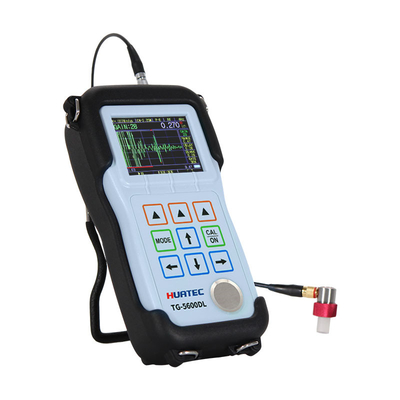

TG-5600DL, aynı anda kalınlık okumalarını ve A taramalarını görüntüleyebilir ve kullanıcıların dalga formlarını kontrol etmelerini sağlar.Yani kalınlık ölçüm aralığı büyük, ölçüm değerleri doğrudur ve ölçümdeki malzeme ile ilgili hatalar da önlenebilir.Sonda iş parçasının çapraz kesimini görüntülemek için iş parçasının yüzeyi boyunca hareket eder.
Bu ölçüm, imalat, metal işleme endüstrisi, havacılık, demiryolu taşımacılığı, kimyasal endüstrisi, mal denetim endüstrisi ve diğer test alanlarında kullanılabilir.Çeşitli plakaları ve işlenmiş parçaları doğru ölçmenin yanı sıra, üretim ekipmanlarında bulunan çeşitli boru ve basınç kaplarının kullanım sırasında aşındıktan sonra incelme seviyelerini daha fazla izlemek için izleme,yıkıcı olmayan test endüstrisinde vazgeçilmez bir araç olan.
Depolama fonksiyonu, müşterilerin farklı ihtiyaçlarına göre isteğe bağlıdır ve yerleşik büyük kapasiteli veri kaydedici, 100.000 kalınlık ölçüm değeri ve 400 dalga şeklini depolayabilir.Diğer daha fazla işlevler isteğe bağlı olabilir, örneğin çok katmanlı kalınlık ölçümü, ultra yüksek çözünürlük, geniş aralıklı kalınlık ölçümü,dijital gürültü azaltımı ve pencere modu, iç duvar oksit katmanı, gerçek zamanlı iletişim,Çok kanallı ve diğer seçenekler.
Ana parametreler
| Enstrüman Özellikleri |
| Çalışma prensibi |
P-E (Pulse-Echo), I-E (Interface-Echo), E-E (Echo-Echo), I-ME ((Çeşitli yankılar), E-EV ((Echo doğrulama) |
| Sonda Tipi |
Gecikme hattı probu, temas probu, zar probu, kalem türü probu, daldırma probu |
| Kalibrasyon |
Sonde sıfır, Kalibre Hız, 1 Nokta Kalibrasyon, 2 Nokta Kalibrasyon, Ayar Hız |
| Kalınlık aralığı |
0.01mm38m,Sınav malzemesine, sondanın yüzey koşullarına, sıcaklığına ve seçilen yapılandırmaya bağlı olarak.
0.15mm30mm (Standart D15A sondası, çelik)
|
| Malzeme hız aralığı |
310 - 18699m/s ve bilinen kalınlıklarla hız ölçülebilir |
| Karar |
İsteğe bağlı 0.1/0.01/0.001mm |
| Sonde sıklığı |
0.5MHz20MHz |
| Ölçüm Birimi |
mm, inç, mm, mil |
| Güncelleme Hızı |
4HZ, 8HZ, 16HZ saniyede isteğe bağlı |
| Aktarma |
5,10 veya 20 dakika boşluktayken otomatik olarak kapatılır veya manuel olarak kapatılır. |
| Ekran Tipi |
2.4 inç (320 × 240 nokta matrisi) TFT renkli LCD ekranı |
| Düzeltme Modu |
RF, RF-, FULL, HALF+, HALF |
| Görünüm Kipi |
A-Scan, B-Scan, Rakamlar, yakalama, fark, alarm |
| Depolama |
100,000 kalınlık değerleri ve 400 parametreler ayar dosyaları kaydedebilir ((Isteğe bağlı) |
| Kazanç |
Değişen test koşulları için düşük, orta veya yüksek |
| Ekran Kipi |
Normal, Asgari / Maksimum yakalama, DIFF/RR% |
| V-Yolu Düzeltmesi |
Otomatik |
| Güncelleme Hızı |
Seçilebilir 4Hz, 8Hz, 16Hz |
| MalzemeHız aralığı |
500 ila 9999m/s (0.0197 ila 0.3937in/us) |
| Diller |
Seçilebilir Çince, İngilizce, Japonca |
| Alarm Ayarları |
Minimum ve Maksimum alarmlar. 0.25 mm'den 508 mm'ye kadar (0.010 "den 20.00" e kadar) Aralık. Alarm üzerinde dinamik dalga şekli renk değişimi |
| Güç Gereksinimleri |
2 adet AA pil |
| Çalışma süresi |
Yaklaşık 40 saat. |
| Enstrüman kapatma |
5, 10, 20 dakikalık hareketsizlikten sonra seçilebilir HER Zaman AÇIK veya AUTOMATİF KAP |
| Çalışma sıcaklığı |
-10°C'den +50°C'ye (+10°F'den +120°F'ye) |
| Boyut |
153mm X 76mm X 37mm ((H X W X D) |
| Ağırlık |
280g, pil dahil |
Standart Yapılandırma
| Parçalar |
miktarı |
|
TG-5600DL
Ultrasonik kalınlık ölçer
|
1 |
| Sonde |
1 |
| Kablo |
1 |

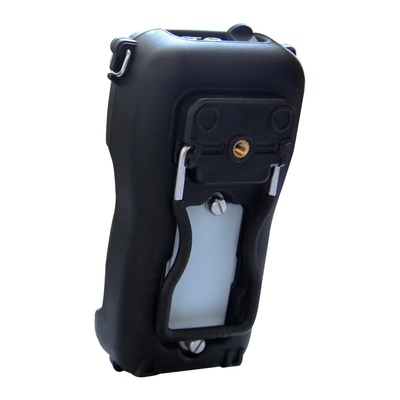

| Kauçuk kabuk |
1 |
| Alkalin piller |
- |
| Koplant şişesi |
1 |
| Dava |
1 |
| Uygulama Kılavuzu |
1 |
| Kalibrasyon Sertifikası |
1 |
İsteğe bağlı aksesuarlar
| İletişim sondası: 2.25M 13mm,5M 6mm, 5M 13mm,10M 6mm, Gecikme tek eleman sondası: 2.25M13mm, 5M 13mm, 15M 6mm, 20M 3mm,Pen tipi sondası, Immersion sondası, nokta odaklayıcı sondası, çizgi odaklayıcı sondası,Koruyucu film sondası 5M 6mm |
Kablolar |
| Kauçuk kabuk |
Adım Blokları |
| Gecikme Hatları |
Bağlantı Ajanı |
| Koruyucu film |
Yazılım Seçenekleri |
Sonda endeksi
| Sonda adı |
Sonda tipi |
Sıklık (Mhz) |
Parça boyutu (mm) |
Element türü |
Test aralığı (mm) çelik |
| Bağlantı sondası |
2.25M 13mm |
2.25 |
13 |
bileşik |
0.9-1200mm |
| 5M 6mm |
5 |
6 |
bileşik |
0.6-1200mm |
| 5M 13mm |
5 |
13 |
bileşik |
0.4-1200mm |
| 10M 6mm |
10 |
6 |
bileşik |
0.3-1200 mm. |
| Gecikme tek eleman sondası |
2.25M13mm |
2.25 |
13 |
Normal |
0.8-30mm |
| 5M 13mm |
5 |
13 |
Normal |
0.3-30mm |
| 15M 6mm |
15 |
6 |
Normal |
0.15-30mm |
| 20M 3mm |
20 |
3 |
Normal |
0.09-12mm |
| Kalem tipi sondası |
|
|
|
|
|
| Denizleme sondası nokta/düz odaklama sondası, |
2.25M 13mm |
2.25 |
13 |
bileşik |
0.9-1200mm |
| 10M 6mm |
10 |
6 |
bileşik |
0.3-1200 mm. |
| 5M 13mm |
5 |
13 |
bileşik |
0.4-1200mm |
| 15M 6mm |
15 |
6 |
Normal |
0.15-30mm |
| 5M 6mm |
5 |
6 |
bileşik |
0.6-1200mm |
| Koruyucu film sondası |
2.25M 13mm |
2.25 |
13 |
Normal |
0.9-120 mm.
|
| 5M 6mm |
5 |
6 |
Normal |
0.45-120mm |
Ana ölçüm fonksiyonları
• Çoğu malzeme ölçümü tek elementli dönüştürücüler kullanarak yapılabilir.
• Ölçüm kalınlığı aralığı: ölçülen malzemenin, sondanın, yüzey koşullarının, sıcaklığın ve seçilen konfigürasyonun değişimine bağlı olarak 0,01 mm ~ 38 m.
• Bilinmeyen bir ses hızı malzemesinin ses hızını belirlemek
• Yüksek çözünürlük: Düzenli ekran çözünürlüğü 0.001mm, isteğe bağlı ultra yüksek çözünürlük 0.0001mm'ye ulaşabilir.
• Ölçüm birimleri: milimetre, inç, mikron ve mil.
• Yüksek sıcaklık ölçümü: 500°C'ye kadar sıcaklıklar.
• Sistem öntanımlı yapılandırma menüsü: Kullanıcının rahatlığı için, cihazın sondasını kullanmak için öntanımlı koşullara göre ayarlanmıştır.
• Duraklama fonksiyonu: ölçüm sonrası işleme işlemlerini sağlar.
• Tam ekran dalga görüntüsü gösterme fonksiyonu: yankı görüntüleme alanını% 20 artırarak operatöre büyük bir pencere deneyimi sağlar.
• Echo yoğunluğu göstergesi: Echo ne kadar güçlü olursa, o kadar çok gösterge çubuğu, özellikle de daha yararlı olan rakam göstergesi görüntülenir.
• Zaman tabanlı B tarama modu: Ölçülecek iş parçasının alt profilini gözlemlemek için kullanılır.
• Farklılık/Kısıtlama Hızı Modu:Kısıtlama noktasına göre kalınlık farkı gösterilir ve azaltma hızının yüzdesi olarak ifade edilir.
• TDG zaman değişen kazanç: Başlangıçsal darbe veya arabirim yankısı, başlangıç kazancını azaltarak etkili bir şekilde azaltabilir.ve test örneğinin alt yankısı maksimum kazanç arttırarak artırılabilir, ölçmesi kolay.
• Ölçme Modu:Pulse-Echo ((P-E),Interface-Echo ((I-E),Echo-Echo ((E-E),Multiple echo ((I-ME),Double echo verification ((E-EV)
