Ürün ayrıntıları:
|
| Ürün adı: | ASME Kalibrasyon Bloğu | Standart: | ASME BPVC-V (2010) Art.4 boru dışı kaynak |
|---|---|---|---|
| Kalınlık: | 19 mm 38 mm 76 mm...230 mm | Başvuru: | ndt testi |
| Vurgulamak: | ndt testi ultrasonik kalibrasyon bloğu,boru olmayan ultrasonik kalibrasyon bloğu,ut kalibrasyon blokları ndt testi |
||

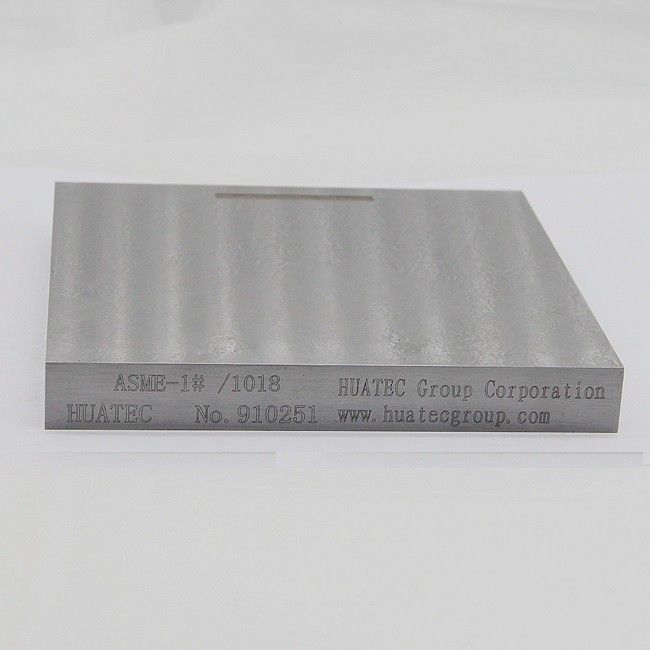

boru dışı kaynak ASME Kalibrasyon Bloğu - NDT-KİTLERİ
ASME kalibrasyon bloğu (borusuz)
Standart: ASME BPVC-V-2015
ASME boru dışı kaynak test bloğunun boyutu ve şekli, incelendiğinde aşağıdaki tabloda gösterilmektedir.
Yüzey çapı 500 mm'den büyük olan malzemelerin muayenesi için, iş parçasıyla aynı eğriliğe sahip test blokları veya çapı 500 mm'ye eşit veya daha küçük olan standart test blokları kullanılabilir.
Üst muayene sırasında eğri test bloğu, yani boru dikişi test bloğu kullanılmalıdır.
1. Her yuva ile test bloğunun ucu veya diğer yuvalar arasındaki mesafe T'den veya daha büyükse 25 mm'den az olmamalıdır.
2. Test bloğunun minimum uzunluğu L 200 mm veya daha büyükse 8T olacaktır.
3. İç çap 100 mm'ye eşit veya daha az olduğunda, minimum radyan 270°'dir.İç çap 100 mm'den büyük olduğunda, minimum ark uzunluğu 200 mm veya 3 T'dir ve daha büyük olanı alınır.
4. Her tankın derinliği %11 T≥h≥ %8 T, genişlik ≤6mm, uzunluk ≥225mm
ASME 19mm test bloğu
Standart: ASME BPVC-V-2015
ASME 38mm test bloğu
Standart: ASME BPVC-V-2015
