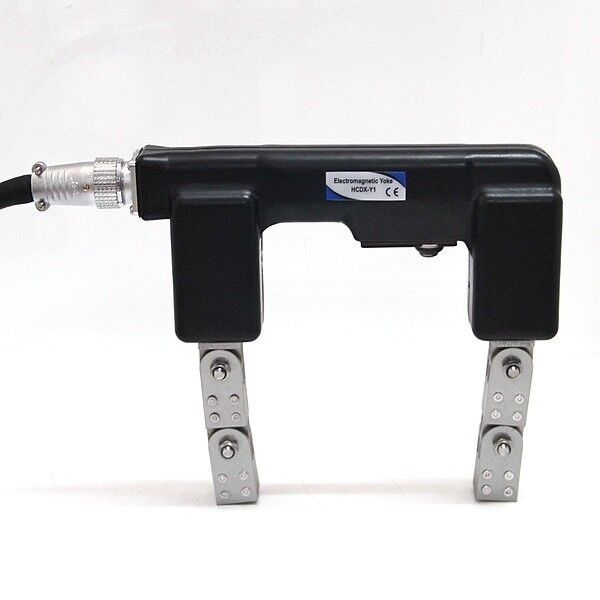

Elektromanyetik Ac / Dc Boyunduruk Manyetik Parçacık Test Cihazları Hcdx-Y1

Elektromanyetik AC/DC boyunduruğuna genel bakış

HCDX-Y serisi, en zorlu uygulamalarda yüzey ve yüzey altı göstergelerini algılamak için tasarlanmış dayanıklı, yüksek mukavemetli AC, AC/DC, DC manyetik boyunduruktur.

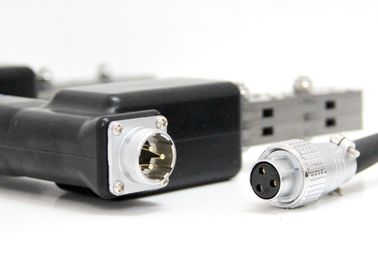

Sızdırmaz kimyasallara dayanıklı yapı, herhangi bir parça şekline uyum sağlamak için mafsallı bacaklar ve saha kullanımı için sağlam, gerilimi azaltılmış on iki fitlik kabloya sahip olan HCDX-Y, kaynakların incelenmesi ve diğer uzaktan testler için idealdir.

Katı hal kontrolleri, operatörün tüm denetim ihtiyaçlarını karşılamak için yüzey göstergeleri için AC manyetik alanları veya yüzey altı göstergeleri için DC manyetik alanları kullanmasına izin verir.

Şarj tipi manyetik parçacık kusur dedektörü, kompakt yapı, makul düzen, küçük boyut, hafiflik ve uygun taşınabilirlik özelliklerine sahiptir.Kusur dedektörü doğrudan alternatif akımda kullanılabilir ve ayrıca verimli ve taşınabilir AC mıknatıslama güç kaynağı (AC pil takımı) ve DC mıknatıslanmış güç kaynağı (DC-AC invertör pil takımı) için de kullanılabilir.Tekne kaynak muayenesi, yüksek irtifa çelik yapı kaynak tespiti ve basınçlı kap dahili çalışması için uygundur.Bu cihaz, güç, metalurji, petrokimya, makine ve kazan, basınçlı kap, basınçlı boru, gemi gövdesi kaynağı ve çeşitli ferromanyetik malzeme yüzeyinin kaynak yapısı ve yakın manyetik parçacık kusur tespiti gibi diğer endüstrilerin çelik yapı parçaları için uygundur. yüzey kusuru.

Bu cihaz, JB/T7411-2012, ASME BPVC,ASTM E709,ASTM E1444,ASTM E3024 "elektromanyetik boyunduruk kusur dedektörü teknik durumu" standart gereksinimlerine uygundur.

Ürün Özellikleri

Mühürlü, dayanıklı yapı

Kimyasal ve aşınmaya dayanıklı

Yüzey ve yüzey altı denetimi için AC ve DC çalışma seçenekleri

ASTM kaldırma özelliklerini aşıyor

Üç güç kaynağı modu serbestçe seçilebilir:

AC güç kaynağına doğrudan bağlanabilen, doğrudan AC güç kaynağına bağlanabilen yerler vardır.

AC güç kaynağına doğrudan takmadan AC gücü sağlamak için AC mıknatıslanmış güç kaynağı (DC-AC invertör pil takımı) kullanmak mümkündür.

DC mıknatıslama güç kaynağı (DC pil takımı), DC mıknatıslama işlevini gerçekleştirmek için kullanılabilir.

AC mıknatıslama güç kaynağı (DC-AC invertör pil takımı), voltaj regülasyonu, aşırı şarj, aşırı akım ve aşırı deşarj işlevlerine sahiptir.

Kaldırma kuvveti yeterli olmadığında, kusur algılama hassasiyetini sağlamak için güç otomatik olarak kesilir.

Güç görüntüleme işlevi, mevcut pil gücünü görüntüleyebilir ve sesli ve ışıklı alarm işlevine sahiptir.

Çıkış voltajını stabilize etmek ve algılama hassasiyetini sağlamak için yerleşik mikrobilgisayar çipi.

Ayarlanabilir manyetizasyon

Özel çalışan bel çantası, pil takımı, manyetik süspansiyon, kontrast madde, boyunduruk probu vb.

Teknik parametre

Çalışma sıcaklığı: -10 ~ +40 C

Depolama sıcaklığı: -20 ~ 50 C

Bağıl nem: <80% yoğuşmasız

Çalışma sıcaklığı artışı: <18 C

Geçici yük oranı: >%50

Duyarlılık: A1 standart test parçası 15/50 oluk açıkça görüntüleniyor.

AC minimum güç kaldırma gücü: >4,5 kg (44N)

DC minimum güç kaldırma gücü: >18.1kg (177N)
