Manyetik Parçacık Muayenesi Manyetik Parçacık Kusur Dedektörü Manyetik Parçacık Testi Manyetik Parçacık Kusur Tespiti
Model kılavuzu
| Elektromanyetik Boyunduruk |
HCDX-Y7 |
HCDX-Y7L |
HCDX-Y7T |
| elektrot aralığı |
0~210mm |
0~210mm |
0~210mm |
| maksimum akım |
2.8A |
2.8A |
2.8A |
| ağırlık |
2.4kg |
2.4kg |
2.6kg |
| ana işlev |
Doğrudan alternatif akım mıknatıslanması
Şarj edilebilir pil takımı MT-500'ün DC mıknatıslanması
|
Doğrudan alternatif akım mıknatıslanması
Şarj edilebilir pil paketi MT-600'ün AC mıknatıslanması
|
Direkt alternatif akım manyetizasyonu,

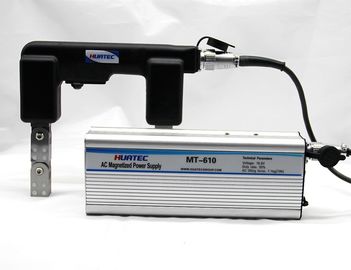

Şarj edilebilir pil paketi MT-610'un AC mıknatıslanması
|
Elektromanyetik AC/DC boyunduruğuna genel bakış
HCDX-Y serisi, en zorlu uygulamalarda yüzey ve yüzey altı belirtilerini algılamak için tasarlanmış dayanıklı, yüksek mukavemetli bir AC, AC/DC, DC manyetik boyunduruktur.
Sızdırmaz kimyasal maddelere dayanıklı yapı, herhangi bir parça şekline uygun eklemli ayaklar ve sahada kullanım için sağlam, gerilimi azaltılmış on iki fitlik kordon içeren HCDX-Y, kaynakların incelenmesi ve diğer uzaktan testler için idealdir.
Katı hal kontrolleri, operatörün tüm inceleme ihtiyaçlarını karşılamak için yüzey göstergeleri için AC manyetik alanları veya yüzey altı göstergeleri için DC manyetik alanları kullanmasına izin verir.
Şarj tipi manyetik parçacık kusur dedektörü, kompakt yapı, makul düzen, küçük boyut, hafiflik ve uygun taşınabilirlik özelliklerine sahiptir.Kusur dedektörü doğrudan alternatif akımda kullanılabilir ve verimli ve taşınabilir olan AC mıknatıslama güç kaynağı (AC pil takımı) ve DC mıknatıslanmış güç kaynağı (DC-AC invertör pil takımı) için de kullanılabilir.Tekne kaynak muayenesi, yüksek irtifa çelik yapı kaynak tespiti ve basınçlı kap dahili çalışması için uygundur.Bu cihaz, güç, metalurji, petrokimya, makine ve kazan, basınçlı kap, basınçlı boru, gemi gövdesi kaynağı ve çeşitli ferromanyetik malzeme yüzeyinin kaynak yapısı ve yakın manyetik parçacık kusur tespiti gibi diğer endüstrilerin çelik yapı parçaları için uygundur. yüzey kusuru
Bu cihaz, JB/T7411-2012, ASME BPVC,ASTM E709,ASTM E1444,ASTM E3024 "elektromanyetik yoke kusur dedektörü teknik durumu" standart gereksinimlerine uygundur.
Ürün Özellikleri
Sızdırmaz, dayanıklı yapı
Kimyasal ve aşınmaya dayanıklı
Yüzey ve yüzey altı denetimi için AC ve DC çalışma seçenekleri
ASTM kaldırma spesifikasyonlarını aşar
Üç güç kaynağı modu serbestçe seçilebilir:
Doğrudan AC güç kaynağına bağlanabilen AC güç kaynağına doğrudan bağlı yerler vardır.
AC güç kaynağına herhangi bir doğrudan ekleme olmadan AC güç sağlamak için AC manyetize güç kaynağı (DC-AC invertör pil takımı) kullanmak mümkündür.
DC mıknatıslama güç kaynağı (DC pil paketi), DC mıknatıslama işlevini gerçekleştirmek için kullanılabilir.
AC mıknatıslama güç kaynağı (DC-AC invertör pil paketi) voltaj regülasyonu, aşırı şarj, aşırı akım ve aşırı deşarj işlevlerine sahiptir.
Kaldırma kuvveti yeterli olmadığında, kusur tespitinin hassasiyetini sağlamak için güç otomatik olarak kesilir.
Güç görüntüleme işlevi, mevcut pil gücünü görüntüleyebilir ve sesli ve ışıklı alarm işlevine sahiptir.
Çıkış voltajını stabilize etmek ve algılama hassasiyetini sağlamak için dahili mikrobilgisayar çipi.
Ayarlanabilir manyetizasyon
Özel çalışan bel çantası, pil takımı, manyetik süspansiyon, kontrast madde, yoke probu vb. taşıyabilir.
Teknik parametre
Çalışma sıcaklığı: -10 ~ +40 C
Saklama sıcaklığı: -20 ~ 50 C
Bağıl nem: <%80 yoğuşmasız
Çalışma sıcaklığı artışı: <18 C
Geçici yük oranı: >%50
Hassasiyet: A1 standart test parçası 15/50 yiv net bir şekilde görüntülenir.
AC minimum güç kaldırma gücü: >4,5kg (44N)
DC minimum güç kaldırma gücü: >18,1kg (177N)
Pil takımı isteğe bağlı tablo:
| İsim |
DC-AC invertör pil takımı |
DC-AC invertör pil takımı |
DC mıknatıslanmış güç kaynağı |
| modeli |
MT-600 |
MT-610 |
MT-500 |
| çıkış voltajı |
AC |
AC |
DC |
| güç tipi |
Lityum pil |
Lityum pil |
Lityum pil |
| Şarj akımı |
2A |
2A |
2A |
| Pil kapasitesi |
4400mAh |
8000mAh |
4400 Ah |
| Çalışma zamanı |
yaklaşık 4 saat |
yaklaşık 6 saat |
yaklaşık 8 saat |
| şekil boyutu |
55×95×180(mm) |
55×95×240(mm) |
55×95×110mm |
| ağırlık |
1,0kg |
1.2kg |
0.65kg |
Standart konfigürasyon:
HCDX-Y7
Manyetik toz kusur dedektörü ana bilgisayarı 1
Güç hattı 1
Şarj edilebilir DC pil paketi (DC mıknatıslanmış güç kaynağı) 1
DC güç sırt çantası 1
Güç adaptörü 1
DC çıkış bağlantı hattı 1
Alet kutusu 1
Hata örnekleri: Hata yeri:
Kapanımlar Dikişler Yüzey ve yüzey altı Şunlar için idealdir: Yorulma çatlakları
Çatlakları Daraltma Gözyaşları Turlar Saha testi pota denetimleri
Kaynak cürufu Taşlama çatlakları Hizmet içi denetimler
Çatlakları söndürme Zorlu ortamlar
kaynak muayene
HCDX-Y7
| Elektromanyetik Boyunduruk |
HCDX-Y7 |
| elektrot aralığı |
0~210mm |
| maksimum akım |
2.8A |
| ağırlık |
2.4kg |
| ana işlev |
Doğrudan alternatif akım mıknatıslanması
Şarj edilebilir pil takımı MT-500'ün DC mıknatıslanması
|
