HEF-17 Nabız Eddy Akım Test Aracı
Kısa giriş
Ekipman, kaplama katmanının dışındaki metal boru duvarının kalınlığını kontrol etmek için kullanılabilir.iletkenin dışındaki puls manyetik alanı, pulsed eddy akım sensöründeki iletken, pulsed eddy akım elektromanyetik alanın zayıflama sürecini ölçerek,Geleneksel NDT korozyon yöntemleriyle karşılaştırıldığında boru duvarının kalınlığının korozyon derecesini değerlendirmek için, Kontrol ekipmanındaki boru dış kaynak kaplamasını durdurmadan çıkarmadan, algılama verimliliğini önemli ölçüde artırabilir ve test maliyetini azaltabilir.
Fonksiyonel özellikler
Sonda kısayol tuşları ve gerçek zamanlı çalışma durumunu ve algılama verilerini gösterebilen LCD ekranı var.ve iş verimliliği algılama süreci sırasında ev sahibinin sıkça çalıştırılması olmadan büyük ölçüde iyileştirilmiştir.
Sonda, daha yüksek mekansal çözünürlüğe, daha büyük tanıma ve yerel korozyon kusurları için daha güçlü anti- müdahale yeteneğine sahip elektronik odaklama teknolojisini benimser.
Defe şekline duyarlı değilCTS,Duvar kalınlığı korozyonu veya diğer kalınlık azaltma kusurları "kapak katmanı (izoleasyon katmanı, soğutma katmanı, koruyucu katman, vb.) ile" metal elemanların.

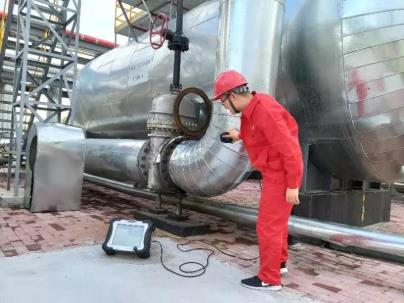

Denetimler ekipman çalışırken yapılabilir (Yüksek sıcaklık, düşük sıcaklık, ekipmandaki malzemeler vb.)
Bulunan malzemeler: Kalan duvar kalınlıklarının tespiti karbon çelik, düşük alaşımlı çelik gibi ferromanyetik metal malzemeler
Ayrıca paslanmaz çelik, alüminyum alaşımı ve diğer demir manyetik olmayan metal malzemelerinin kalan duvar kalınlıklarını tespit edebilir
Kaplama malzemeleri: İletişimsiz, manyetik olmayan malzemeler ((azbest, köpük vb.), metal ağ, demir, alüminyum ve diğer koruyucu katmanlar.
AC/DC hibrit güç kaynağı, dahili şarj edilebilir lityum pil 8 saatten fazla sürekli çalışıyor.
Tamamen mühürlü IP64 toz ve sıçrama karşıtı tasarımı, silikon kılıf düşme ve titreşim karşıtı tasarımı, zorlu çalışma koşulları için daha uygundur.
Teknik parametreler
| Kaplama katmanının maksimum kalınlığı |
paslanmaz çelik veya alüminyum koruyucu katmanlı≤300mm,demir koruyucu katman≤150 mm |
| Duvar kalınlığının maksimum tespiti |
2- Evet.100 mm |
| Borunun çapı |
≥21 mm |
| Metal koruyucu katmanın kalınlığı |
≤1 mm |
| Tekrarlanan algılama doğruluğu |
% 2 |
| Korozyon kusurlarının algılama hassasiyeti |
% 5 (hacim oranı) |
| Ölçüm hızı |
15~0.5 zaman/s (ölçülen duvar kalınlığının artmasıyla birlikte azalır) |
| Sonda kablosunun uzunluğu |
5m, 30m (ihtiyaçlı) |
| Dahili şarj edilebilir Lityum pil |
8 saatten fazla sürekli çalışmak |
| Boyut ve Ağırlık |
Ev sahibi: L346×W278×H136mm 7kg,
Tip P1/küçük sonda: L106×W61×H52mm 0,5kg,
Tip P2/orta sonda: L148×W73×H92mm 1kg,
Tip P3/büyük prob: L186×W95×H97mm 1,5 kg. |
| Test ortamının sıcaklığı |
- 200 dolar.- Evet.800°C |
| Çalışma sıcaklığı |
-10°C50°C |
| Nemlilik |
≤85% R.H. |
| Adaptör güç kaynağı |
Tek fazlı AC100- Evet.240V,50Hz±1% |
| Güç dağılımı |
≤100VA |
Model ve Yapılandırma
|
Ürün
|
Adı
|
Birim
|
miktarı
|
Notlar
|
|
1
|
Ana birim(verimi kablosu, şarj cihazı dahil)
|
Çizgi
|
1
|
Standart
|
|
2
|
Karbon çelik sondası (C.S.: küçük, orta, büyük, 5 metrelik kablo dahil)
|
Grup
|
1
|
Standart
|
|
3
|
Paslanmaz çelik sondası (S).S: küçük, orta)
|
Grup
|
1
|
İsteğe bağlı
|
|
4
|
Kullanıma dayanıklı sıcaklık yalıtımlı sonda botları (küçük, orta, büyük)
|
Grup
|
1
|
İsteğe bağlı
|
|
5
|
Karbon çelik çıplak boru yüksek çözünürlüklü sondası (kullanıcı dahil)
|
Parça
|
1
|
İsteğe bağlı
|
|
6
|
Paslanmaz çelik çıplak boru yüksek çözünürlüklü sondası
|
Parça
|
1
|
İsteğe bağlı
|
|
7
|
Karbon çelik altı kanallı dizi sondası (C.S)
|
Parça
|
1
|
İsteğe bağlı
|
|
8
|
Paslanmaz çelik altı kanallı dizi sondası (S.S)
|
Parça
|
1
|
İsteğe bağlı
|
|
9
|
Sonda uzunluğu kablo 30m
|
Parça
|
1
|
İsteğe bağlı
|
|
10
|
Sonda uzatma çubuğu
|
Parça
|
1
|
3 metre veya 5 metre seçeneği
|

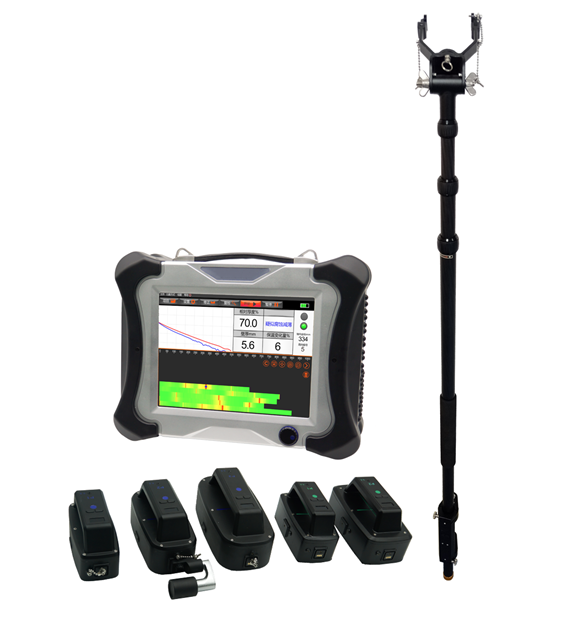

Paket listesi
Ana birim ((Vergi kablosu, şarj cihazı içeren) 1 set
Karbon çelik sondası (C.S.: küçük, orta, büyük,dahil5 metrelik kablo) 1 Grup
Paslanmaz çelik sondası (S).S: küçük, orta) 1 Grup
Kullanıma dayanıklı sıcaklık yalıtımlı sonda botları (küçük, orta, büyük)1 Grup (İsteğe bağlı)
çıplak boru yüksek çözünürlüklü sonda (kullanıcı dahil) 1Parça(İsteğe bağlı)
Paslanmaz çelik çıplak boru yüksek çözünürlüklü sondası 1Parça(İsteğe bağlı)
Karbon çelik altı kanallı dizi sondası (C.S) 1Parça(İsteğe bağlı)
Paslanmaz çelik altı kanallı dizi sondası (S.S) 1Parça(İsteğe bağlı)
Sonda uzunluğu kablo 30m 1Parça(İsteğe bağlı)
Sonda uzatma kolu 3m 1Parça(İsteğe bağlı)
Kullanım kılavuzu 1 Kitap
Fabrika testi raporu 1 Kopya
Araç kılıfı/çanta 1Parça
