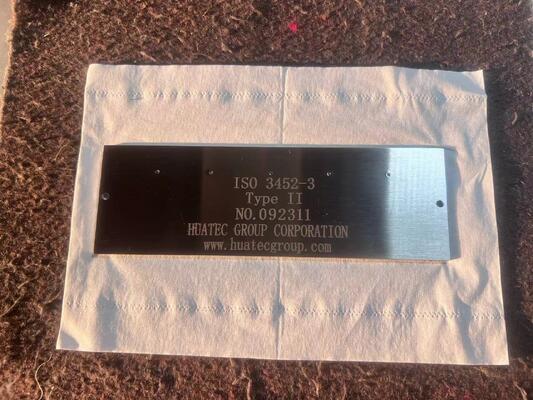

Tip II Nüfuz Etme Bloğu Kalibrasyon Bloğu PT Tip II Blok

Tip II Nüfuz Edici Blok Kalibrasyon Bloğu PT Tip II Blok

Test bloğu Tip 2'nin tasarımına ve boyutlarına bakınız

1 Tasarım

1.1 Genel Hükümler

Muayene paneli (bkz. Şekil 2) dikdörtgen şeklindedir ve 155 mm x 50 mm x 2,5 mm boyutlarındadır.

Not: Belirtilmediği sürece tüm boyut sapmaları ± %10'dur.

Temel malzeme, EN10088-1'e uygun paslanmaz çelik X2Cr NiMo17-12.3(1.4432) olup, başlangıç sertliği HV20=150 ± 10 veya eşdeğerdir.

1.2 Yıkanabilir Alan

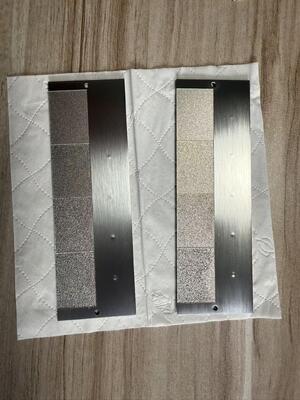

Nüfuz edicinin yıkanabilirliğini incelemek için, panelin algılama yüzeylerinden birinde, sırasıyla Ra=2,5 μm, Ra=5 μm, Ra=10 μm ve Ra=15 μm pürüzlülüğe sahip, 25 mm ve 35 mm boyutlarında dört bitişik alan üretilmiştir (bkz. Şekil 2).

Ra=2,5 μm'lik alan bir taşlama çarkı ile taşlama yapılarak elde edilebilirken, diğerleri elektrokaplama yoluyla elde edilebilir.

1.3 Kusur Alanı

Kusur alanı, panel muayene yüzeyinin diğer yarısındadır (bkz. Şekil 2).

1.3.1 Elektrokaplama

Panelin muayene yüzeyi, 60 μm ± 3 μm kalınlığında, elektrokaplama yapılmamış bir nikel tabakası ile kaplanarak HV0.2=500-600 sertlik değeri aralığı elde edilmelidir.

Bu nikel tabakası, 0,5 μm ila 1,5 μm kalınlığında bir krom tabakası ile birlikte kaplanmalıdır. Ardından, örneğin 405 °C'ye ısıtılarak ve 70 dakika bekletilerek, HV0.3=900-1000 sertlik aralığı elde etmek için panel ısıl işleme tabi tutulmalıdır.Krom tabakasının Ra pürüzlülüğü 1,2 μm ila 1,6 μm olmalıdır.1.3.2 Yapay Kusurlar

Muayene yüzeyinin diğer tarafında (kaplama alanı), tipik bir 2KN ila 8KN yük aralığı kullanılarak beş eşit aralıklı çentik yapılmalıdır.

Örneğin, Tablo 1'de verilen yükler kullanılarak beş yapay kusur üretilebilir:

Tablo 1, Kusur No.

Kusur
