Vinç Tel Halat NDT'de HRD-100 Taşınabilir Manyetik Çelik Tel Halat Muayene Ekipmanı (MRT)

HRD-100 Taşınabilir Manyetik Çelik Tel Halat Muayene Ekipmanı (MRT) Vinç Tel Halat NDT'de

1. Teknik Özellikler

Standartlar: GB/T21837-2008, ASTM E1571-2001 (Ferromanyetik çelik tel halatın elektromanyetik muayenesi için standart spesifikasyon), GB/T5972-2006/ISO 4309:90, GB8918—2006

Tespit aralığı: Φ1.5—300 mm (farklı sensör seçin)
Sensör ve tel halat arasındaki bağıl hız: 0.0—6.0 m/s En iyi seçim: 0.3—1.5 m/s
Kılavuz kovan ve tel halat arasındaki en iyi boşluk: 2—6 mm, izin verilen boşluk: 0—15 mm

Çıktı dosya türü: Word dosyaları çıktısı

Alarm: Sesli ve ışıklı alarm
Kırık tel halat konumu (LF) tespiti
Niteliksel yargı doğruluğu: %99,99
Nicel değerlendirme
Hassasiyet tekrarlanabilirlik hatası: ±0.055%
Görüntüleme hatası: ±0.2%
Konum tespit hatası, (L): ±0.2%
Güç: 5V bilgisayar güç kaynağı
SENSÖR AĞIRLIĞI: < 10kg (Normal sensör)

Ortam sıcaklığı -10℃~40℃

Hava basıncı: 86~106 Kpa

Bağıl nem: ≤%85

Tel halat bilgisayar dedektörünün Windows sistemi, DOS yazılım teorisi ve gerçek zamanlı görüntüleme alarmı yönlendirme ilkesine dayanan, Visual Basic 6.0 programlama dili temelinde derlenen bir GB sistemi yenileme ürünüdür.

Bu sistemin donanım kısmı, yerli ve yabancı gelişmiş manyetik sensör ve bağımsız araştırma ve geliştirme örnekleme modülünü birleştirir, RS232 (veya USB) ana hat sürücüsü aracılığıyla verileri doğrudan bilgisayara depolar.

Bu sistemin yazılım kısmı, dalgacık dönüşüm analizi temelinde, Visual Basic 6.0 programlama dili temelinde derlenmiştir. Veri toplama ve kontrol, veri analizi, veri görüntüleme, veri depolama gibi işlevleri gerçekleştirir. DOS yazılım fonksiyonunda görünür özelliği artırır ve benzersiz eğilimiyle sürekli olarak yolu izleyerek, veri sinyalini ve değişim durumunu sürekli, dinamik olarak gözlemleyebilir ve elde edilen sonucu gerçek zamanlı olarak görüntüler ve alarm verir; Yazılım otomatik değerlendirme fonksiyonunu artırdı; Kısmi kusurlarda kesit alanı ve toplam kesit alanı yüzdesi artırıldı; Yazılım ve Windows tamamen uyumludur, kullanıcının ataletli çalışmasına uygundur, inceleme raporu üretmek için Word dosyaları biçimini kullanır.

Bu sistem yazılımı, tel halat bilgisayar dedektörü DOS yazılımı örnekleme veri formatıyla uyumlu olabilir ve bunlara analiz işleme yapabilir.

Windows sistemi bağımsız bir işletim prosedürü ve güvenli muayene sistemi aldı, her türlü modern bilgisayara rahatlıkla uyum sağlayabilir ve bir dizi muayene prosedürünü tamamlar.

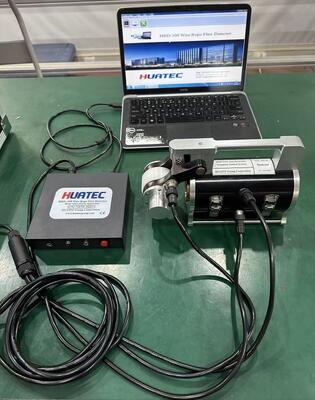

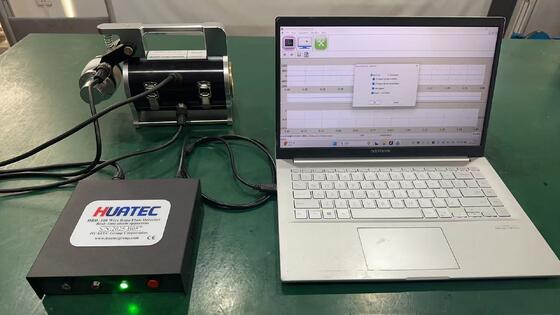

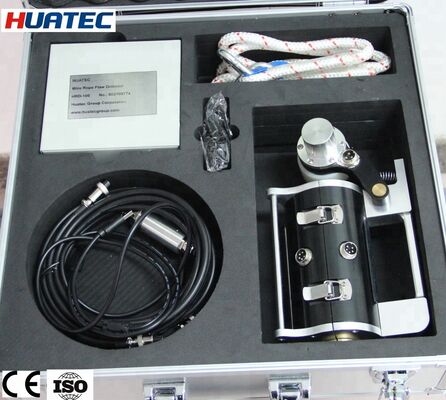

2. Sistem Yerleşimi

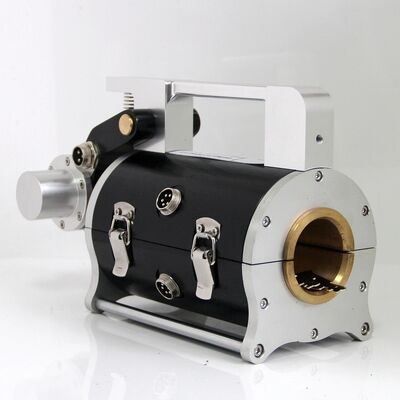

3. Sensör tanıtımı

Manyetik sensör: Sensör, yer değiştirme bulucu (Kılavuz tekerlek, enkoder), manyetizasyon ünitesi ve örnekleme organizasyonundan oluşur. Sistem etkinleştirildikten sonra, tel halat ve sensör arasında göreceli hareket olduğunda sinyal toplayabilir.

Yer değiştirme bulucu: Kılavuz tekerlek bir tur döndüğünde, fotoelektrik enkoder, eşit aralıklı örnekleme gerçekleştiren örnekleme komut darbesi gönderir.

Manyetizasyon ünitesi: Tel halat ve sensör arasında göreceli hareket olduğunda, tel halatın eksenel manyetizasyonunu tamamlar.

Örnekleme organizasyonu: Tel halat ve sensör arasında göreceli hareket olduğunda, örnekleme kanalını oluşturan Hall elemanı, tel halatın manyetik akı kaçak değişim durumunu simülasyon voltaj sinyaline dönüştürür.

4. HUATEC gerçek zamanlı alarm cihazı

HUATEC gerçek zamanlı alarm cihazı, taşınabilir çok amaçlı bir veri toplama cihazıdır, RS232 iletim hattı aracılığıyla dönüştürülen veri sinyalini bilgisayara gönderir ve kaydeder, bilgisayarın CPU'sunun güçlü fonksiyonunu kullanarak çevrimiçi ve gerçek zamanlı işlem analizi yapar, önceden ayarlanmış eşik değere göre gerçek zamanlı alarm verir. Sensöre güç sağlayan bir grup lityum pil grubu, çıkışı 5V'tur. Şarj ve güç anahtarı sağlayabilen ek bir şarj portu vardır.

5. Yazılım tanıtımı

Resim 3 Ana Fonksiyon Öğeleri

6. Sensör seçeneği
