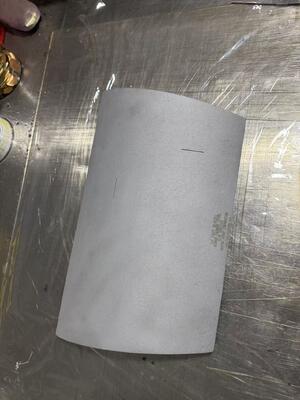

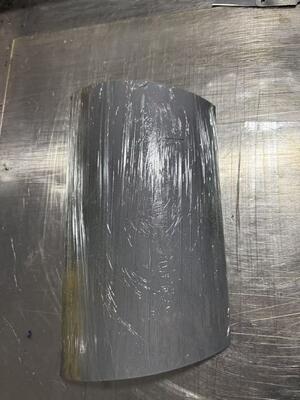

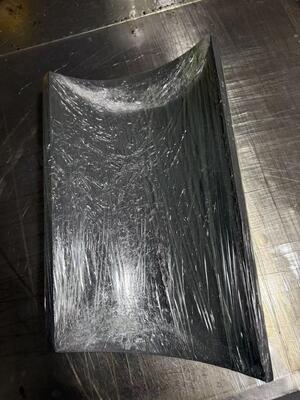

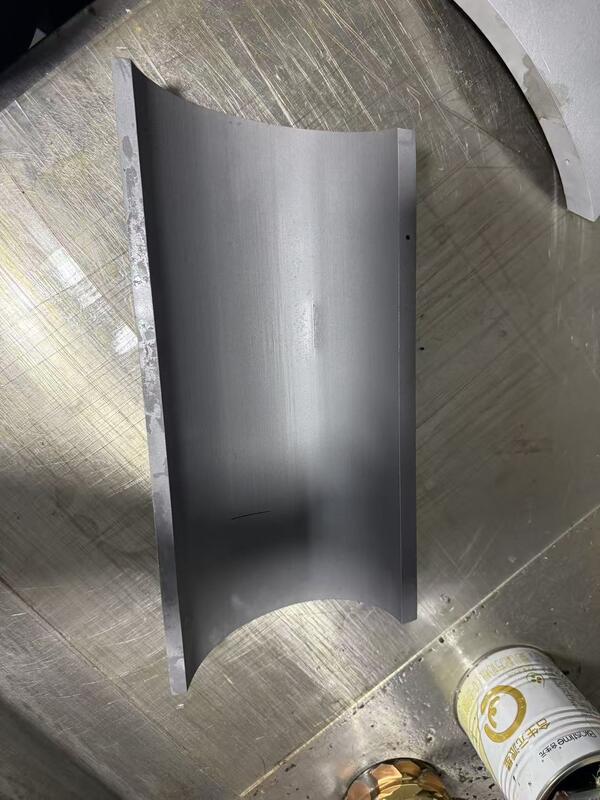

HUATEC PAUT Boru Kalibrasyon Bloğu NDT Kalibrasyon Bloğu

HUATEC PAUT Boru Kalibrasyon Bloğu NDT Kalibrasyon Bloğu

Bu boru kalibrasyon blokları, faz dizili UT (PAUT) işlemini kolaylaştırmak için özel olarak tasarlanmıştır. Blok tasarımı, orijinal ASME tasarımında çeşitli değişiklikler içerir; bunlar arasında ek eksenel ve yay uzunluğu, yeniden düzenlenmiş çentik yerleşimi ve 5 NPS üzerindeki bloklar için bir uçta 10° açılı kesim bulunur. Bu değişiklikler, faz dizili UT ekipmanıyla DAC/TCG kalibrasyonları yapılırken arka duvardan gelen istenmeyen gürültüyü en aza indirmeye yardımcı olur.

Bir kalibrasyon bloğu, incelenen malzemenin aynı nominal boyutu, çizelgesi, ısıl işlemi ve malzeme spesifikasyonuna sahip bir boru bölümü olmalıdır. HUATEC, bu standartların işlenmesi için büyük bir hammadde stoğu bulundurmaktadır ve müşteri tarafından sağlanan malzemelerden de yapılabilir.Faz Dizili Boru Kalibrasyon Bloklarımız, nominal et kalınlığının %8-11'i derinliğinde x maksimum 1/4 genişliğinde (çoğu çentik yaklaşık (0.030-0.040) genişliğinde x minimum 1.000 uzunluğundadır) (4) EDM çentiği (hem OD hem de ID'de eksenel ve çevresel) içerir. 5 NPS ve daha küçük bloklar 360° olarak bırakılırken, 5 NPS üzerindeki bloklar 180/120/90/60° yay bölümüne (nominal boru boyutuna bağlı olarak) işlenir. Tüm bloklar minimum 12 inç eksenel uzunluğa veya 10T'ye sahiptir, hangisi daha büyükse. ASME Bölüm V Madde 4 Şekil T-434.3'e uygun olarak, PAUT için PH Tool modifikasyonu ile üretilmiştir.
