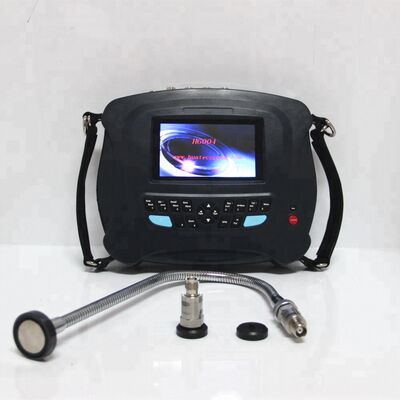

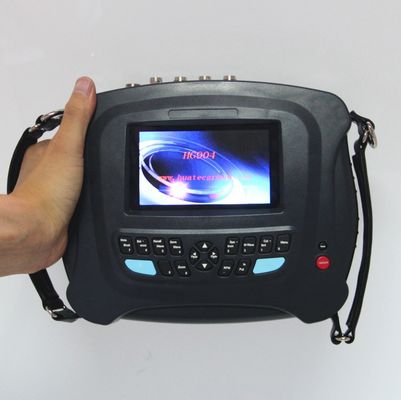

HG-904B4 Taşınabilir Endüstriyel Titreşim İzleme Cihazı 16GB Depolama Çoklu Sensör Uyumlu İvme Hız Deplasman Analizörü
HUATEC HG-904B 4 kanallı çok fonksiyonlu bir cihazdır, çeşitli sensör türlerine bağlanabilen çok yönlü bir giriş portuna sahiptir. Gelişmiş mikroelektronik, sinyal analizi ve arıza teşhis teknolojilerini kullanır, ekipman durumu izleme ve arıza teşhis yeteneklerini tek bir ünitede birleştirir.
Analizör Cihazı, dört kanallı titreşim verisi toplama işlevini içerir, bu da yerinde titreşim ölçümünü tamamlayabilir ve ölçüm noktalarının on binlerce titreşim özellik değerini ve spektrumunu otomatik olarak saklayabilir. Ayrıca yerinde bir ila dört kanal dalga formunu ve spektrumunu senkron olarak görüntüleyebilir. Ek olarak, bir dengesizlik dedektörü olarak hizmet edebilir, yerinde tek ve çift taraflı dinamik dengeleme doğrulamasını tamamlayabilir.BT4 &IP54
| Ana fonksiyon |
Model |
| model |
HG-904B4 |
HG-904B2 |
| Kanal sayısı |
dört kanallı |
çift kanallı |
| Ana fonksiyonlar |
|
1,Her kanaldan ivme, hız, deplasman ve eksen sarma değerlerinin yanı sıra alarm parametrelerinin frekans spektrum grafiklerinin üç kanallı senkron denetimi.
|
EVET |
1 kanal |
| 2,Herhangi bir parametrenin, herhangi bir frekans aralığının ve herhangi bir grafiğin tek kanallı veya çok kanallı senkron toplama. |
1 veya 2 veya 3 veya 4 kanal |
1 veya 2 kanal |
| 3,Eksen izi, başlat-durdur analizi, darbe testi. |
EVET |
HAYIR |
| 4,Herhangi bir parametre ve herhangi bir frekans aralığı için donanım değerlerinin gerçek zamanlı izlenmesi ve eğilim grafiklerinin gerçek zamanlı analizi; frekans spektrumunun ve dalga formunun gerçek zamanlı analizi. |
1 veya 2 veya 3 veya 4 kanal |
1 veya 2 kanal |
| 5,Rulman darbe darbe izleme teknolojisi (rulman yağlamasını ve darbesini yargılama) |
İsteğe bağlı (Sipariş notları) |
İsteğe bağlı (Sipariş notları) |
| 6,1 veya 2 düzlem dengeleme |
EVET |
EVET |
| 7,Ekipman yönetim yazılımı analiz sistemi |
EVET |
EVET |
| 8,ICP, şarj sensörü, girdap akımı deplasman sensörü, magnetoelektrik hız sensörü ile bağlanabilir |
EVET |
EVET |
| 9,Göreceli faz analizi |
İsteğe bağlı (Sipariş notları) |
İsteğe bağlı (Sipariş notları) |
Ana fonksiyon:
Çeşitli Sensörler İçin Çok Fonksiyonlu Giriş Portları: (Piezoelektrik, Elektromanyetik, Girdap Akımı, ICP)
-- Net ve güzel görselleştirme için Çince arayüzlü 5 inç renkli ekran
-- On binlerce titreşim özellik değerini ve ölçüm noktası spektrumunu otomatik olarak saklayabilen 16GB sabit diskli devasa depolama alanı
-- 24-bit AD örneklemeli dört kanallı senkron toplama
-- 1600,3200,6400 veya 12800 satır FFT spektrumu
-- Daha kolay kullanım için yepyeni bir Çince Pencere tarzı menü ekranına sahip USB 2.0 iletişim arayüzü
-- 8 isteğe bağlı seviyede 35 KHZ'ye kadar analiz frekansı
-- Genlik spektrumu, güç spektrumu, logaritmik spektrum vb. dahil olmak üzere tam fonksiyonlu yüksek hızlı dinamik analiz.
-- Tepe değeri, tepe-tepe değeri, etkili değer, tepe faktörü, çarpıklık, basıklık vb. dahil olmak üzere çeşitli zaman alanı özellik değerlerini görüntüleme.
-- Çoklu analiz ve teşhis fonksiyonları: rulman/dişli analizi (zarf demodülasyon analizi) arıza teşhisi, (vurma testi) doğal frekans teşhisi vb.
-- Rotor dengeleme için veri/kayıt depolama ve oynatma
-- Test ağırlığı seçici olarak kaldırılabilir veya tutulabilir ve kalitesi tahmin edilebilir
-- Hızlı dengeleme ile yüksek hassasiyetli dengeleme işlemi, titreşim değerlerini, genlikleri, fazları ölçer ve görüntüler
-- Donanım zarf demodülasyonu kullanarak rulman/dişli arızalarının tespiti ve teşhisi
-- Hız ölçümü, gürültü ölçümü, faz ölçümü, faz teşhisi
-- Tetikleme eşiğinin manuel ayarı (büyük, orta, küçük)
-- Ekipman yönetim sisteminin EMD yazılımı ile donatılabilir (rulman veritabanı dahil)
Donanım özellikleri:
| İstatistikler |
özellik |
| Model |
HG-904B4 dört kanallı / HG-904B2 çift kanallı |
| Kanal sayısı |
Dört titreşim kanalı, bir takometre kanalı |
| Ana fonksiyonlar |
İvme, hız, deplasman ve eksenel zarf dahil olmak üzere çeşitli parametrelerin tek kanallı veya çok kanallı senkron toplama |
| doğruluk |
±5% |
| A/D dönüşümü |
24-bit AD örnekleme |
| LCD ekran |
Dokunmatik ekran girişini, renkli 5 inç ekranı destekler |
| Takometre aralığı |
120—12000rpm |
| cihazın sıcaklık aralığı |
-20—55°C |
| sensörün sıcaklık aralığı |
-20°—120°C |
| Şarj edilebilir pil |
Şarj edilebilir lityum pil 7.2V, 6800mA; şarj süresi 7 saat, sürekli çalışma süresi 8 saat |
| Şarj cihazı |
8.V, 2A |
| Teşhis kütüphanesi |
Rulman veritabanı |
| Ölçüm fonksiyonu ve aralığı |
100 mv/g hassasiyetle dört parametre değeri ve alarm parametresi spektrumunu aynı anda ölçer
0.1——199.99 m/s² ivme
0.1——199.99 mm/s hız
1um——1999um deplasman
0.1——30 m/s² eksenel zarf değeri
|
| Yazılım analiz fonksiyonu |
Titreşim spektrumu ve zaman alanı dalga formu analizi, zarf analizi, haddehaneli rulmanlar için hassas arıza teşhis fonksiyonu (dört bölüm) Ayrı arıza teşhis fonksiyonu: Cihaz donanımı, diğer parametre spektrumlarını, septrumu, logaritmik spektrumu ve güç spektrumu teşhisini toplamak için ayrı bir arıza teşhis fonksiyonuna sahiptir (gerçek zamanlı toplama ve gerçek zamanlı görüntüleme) |
| Depolama kapasitesi |
16G |
| Harici arayüz |
Şarj ve iletişim USB2.0 |
| Rapor çıktı fonksiyonu |
Veri raporu çıktısını algılar |
| Titreşim ölçüm frekans yanıt aralığı: |
2—35KHz |
| Bağlanabilir sensör türleri: |
Piezoelektrik ivme sensörü, ICP sensörü, Magnetoelektrik hız sensörü, Girdap akımı sensörü |
Yazılım genel bakış:
Nesnelerin İnterneti ve büyük veri platformlarının hızlı gelişimiyle birlikte, mevcut yazılım sistemimizin fonksiyonel avantajlarını entegre ettik ve Windows.Net 3.5-5.0 platformunu, Microsoft Visual Studio 2019 paketini ve MySQL veritabanını benimsedik. Yazılım sistemi ile toplayıcı arasındaki iletişim, birleşik bir UDP mimarisi kullanır ve yazılım sistemi hem ağ hem de bağımsız sürümlerle tasarlanmıştır. Yaklaşık bir yıllık çabanın ardından, Kurumsal Ekipman Akıllı İzleme ve Teşhis Sisteminin (bundan böyle EMD sistemi olarak anılacaktır) en son sürümünü piyasaya sürdük. Esnek istemci yazılımı işlemi ve kapsamlı analiz aracı avantajlarından yararlanarak, kullanıcılar verileri daha rahat izleyebilir ve anormalliklerin nedenlerini daha etkili bir şekilde analiz edebilir. Sistem yazılımı, çok kanallı ağ veri toplayıcıları, kablosuz izleme toplayıcıları ve çevrimdışı el analizörleri ile uyumludur. Çevrimiçi veri eğilimlerini analiz ederken, el analizörü, yerinde ekipmanın analizini daha kapsamlı hale getirmek için veri toplama işlemini tamamlayabilir, böylece birim eğilimlerini ve anormalliklerini kapsamlı bir şekilde analiz edebilir, anormalliklerin nedenlerini doğru bir şekilde belirleyebilir ve yerinde ekipmanın maksimum güvenliğini sağlayabilir.
