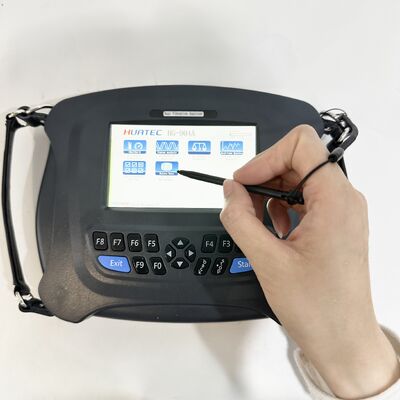

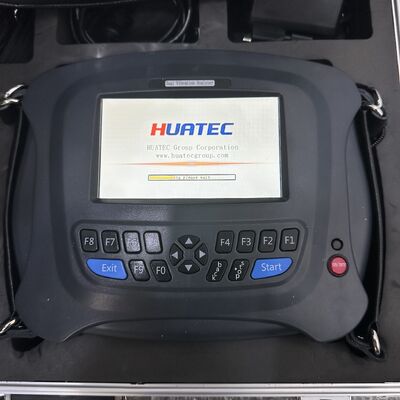

HG-904B4 Kanal Titreşim Analizörü 24-bit AD Örnekleme 35KHz Frekans Rulman Dişli Arıza Teşhisi Dinamik Dengeleme Test Cihazı
HUATEC HG-904B 4 kanallı çok fonksiyonlu bir cihazdır, çeşitli sensör türlerine bağlanabilen çok yönlü bir giriş portuna sahiptir. Gelişmiş mikroelektronik, sinyal analizi ve arıza teşhisi teknolojilerini kullanır, ekipman durumu izleme ve arıza teşhisi yeteneklerini tek bir ünitede entegre eder.
Analizör Cihazı, dört kanallı titreşim verisi toplama işlevini içerir, bu da yerinde titreşim ölçümünü tamamlayabilir ve ölçüm noktalarının on binlerce titreşim özellik değerini ve spektrumunu otomatik olarak saklayabilir. Ayrıca yerinde bir ila dört kanallı dalga formlarını ve spektrumlarını senkron olarak görüntüleyebilir. Ek olarak, yerinde tek ve çift taraflı dinamik dengeleme doğrulamasını tamamlayan bir dengesizlik dedektörü olarak hizmet verebilir.BT4 &IP54
| Ana fonksiyon |
Model |
| model |
HG-904B4 |
HG-904B2 |
| Kanal sayısı |
dört kanallı |
çift kanallı |
| Ana fonksiyonlar |
|
1,Üç kanallı senkron denetim, her kanaldan ivme, hız, yer değiştirme ve eksen sarma değerleri ile alarm parametrelerinin frekans spektrum grafikleri eş zamanlı olarak toplanır.
|
EVET |
1 kanal |
| 2,Herhangi bir parametrenin, herhangi bir frekans aralığının ve herhangi bir grafiğin tek kanallı veya çok kanallı senkron toplama. |
1 veya 2 veya 3 veya 4 kanal |
1 veya 2 kanal |
| 3,Eksen izi, başlat-durdur analizi, darbe testi. |
EVET |
HAYIR |
| 4,Donanım değerlerinin gerçek zamanlı izlenmesi ve herhangi bir parametre ve herhangi bir frekans aralığı için eğilim grafiklerinin gerçek zamanlı analizi; frekans spektrumu ve dalga formunun gerçek zamanlı analizi. |
1 veya 2 veya 3 veya 4 kanal |
1 veya 2 kanal |
| 5,Rulman darbe darbe izleme teknolojisi (rulman yağlamasını ve darbesini yargılama) |
İsteğe bağlı (Sipariş notları) |
İsteğe bağlı (Sipariş notları) |
| 6,1 veya 2 düzlem dengeleme |
EVET |
EVET |
| 7,Ekipman yönetim yazılımı analiz sistemi |
EVET |
EVET |
| 8,ICP, şarj sensörü, girdap akımı yer değiştirme sensörü, manyetoelektrik hız sensörü bağlanabilir |
EVET |
EVET |
| 9,Göreceli faz analizi |
İsteğe bağlı (Sipariş notları) |
İsteğe bağlı (Sipariş notları) |
Ana fonksiyon:
Çok Fonksiyonlu Giriş Portları Çeşitli Sensörler İçin: (Piezoelektrik, Elektromanyetik, Girdap Akımı, ICP)
-- Net ve güzel görselleştirme için Çince arayüzlü 5 inç renkli ekran
-- On binlerce titreşim özellik değerini ve ölçüm noktalarının spektrumunu otomatik olarak saklayabilen 16 GB sabit disk ile devasa depolama alanı
-- 24-bit AD örneklemeli dört kanallı senkron toplama
-- 1600,3200,6400 veya 12800 satır FFT spektrumu
-- Daha kolay kullanım için yepyeni bir Çince Pencere tarzı menü ekranı ile USB 2.0 iletişim arayüzü
-- 8 isteğe bağlı seviyede 35 KHZ'ye kadar analiz frekansı
-- Genlik spektrumu, güç spektrumu, logaritmik spektrum vb. dahil olmak üzere tam fonksiyonlu yüksek hızlı dinamik analiz.
-- Tepe değeri, tepe-tepe değeri, etkin değer, tepe faktörü, çarpıklık, basıklık vb. dahil olmak üzere çeşitli zaman alanı özellik değerlerini görüntüleme.
-- Birden fazla analiz ve teşhis fonksiyonu: rulman/dişli analizi (zarf demodülasyon analizi) arıza teşhisi, (vurma testi) doğal frekans teşhisi vb.
-- Rotor dengeleme için veri/kayıt depolama ve oynatma
-- Test ağırlığı seçici olarak çıkarılabilir veya tutulabilir ve kalitesi tahmin edilebilir
-- Yüksek hassasiyetli dengeleme işlemi, titreşim değerlerini, genlikleri, fazları ölçmek ve görüntülemek için hızlı dengeleme ile
-- Donanım zarf demodülasyonu kullanarak rulman/dişli arızalarının tespiti ve teşhisi
-- Hız ölçümü, gürültü ölçümü, faz ölçümü, faz teşhisi
-- Tetikleme eşiğinin manuel ayarı (büyük, orta, küçük)
-- Ekipman yönetim sisteminin EMD yazılımı ile donatılabilir (rulman veritabanı dahil)
Donanım özellikleri:
| İstatistikler |
özellik |
| Model |
HG-904B4 dört kanallı / HG-904B2 çift kanallı |
| Kanal sayısı |
Dört titreşim kanalı, bir takometre kanalı |
| Ana fonksiyonlar |
İvme, hız, yer değiştirme ve eksenel zarf dahil olmak üzere çeşitli parametrelerin tek kanallı veya çok kanallı senkron toplama |
| doğruluk |
±5% |
| A/D dönüşümü |
24-bit AD örnekleme |
| LCD ekran |
Dokunmatik ekran girişini, renkli 5 inç ekranı destekler |
| Takometre aralığı |
120—12000rpm |
| cihazın sıcaklık aralığı |
-20—55°C |
| sensörün sıcaklık aralığı |
-20°—120°C |
| Şarj edilebilir pil |
Şarj edilebilir lityum pil 7.2V, 6800mA; şarj süresi 7 saat, sürekli çalışma süresi 8 saat |
| Şarj cihazı |
8.V, 2A |
| Teşhis kütüphanesi |
Rulman veritabanı |
| Ölçüm fonksiyonu ve aralığı |
100 mv/g hassasiyetle dört parametre değeri ve alarm parametresi spektrumunu eş zamanlı olarak ölçer
0.1——199.99 m/s² ivme
0.1——199.99 mm/s hız
1um——1999um yer değiştirme
0.1——30 m/s² eksenel zarf değeri
|
| Yazılım analiz fonksiyonu |
Titreşim spektrumu ve zaman alanı dalga formu analizi, zarf analizi, haddehaneli rulmanlar için hassas arıza teşhis fonksiyonu (dört bölüm) Ayrı arıza teşhis fonksiyonu: Cihaz donanımı, diğer parametre spektrumlarını, septrumu, logaritmik spektrumu ve güç spektrumu teşhisini toplamak için ayrı bir arıza teşhis fonksiyonuna sahiptir (gerçek zamanlı toplama ve gerçek zamanlı görüntüleme) |
| Depolama kapasitesi |
16G |
| Harici arayüz |
Şarj ve iletişim USB2.0 |
| Rapor çıktı fonksiyonu |
Veri raporu çıktısını algılar |
| Titreşim ölçüm frekans yanıt aralığı: |
2—35KHz |
| Bağlanabilir sensör türleri: |
Piezoelektrik ivme sensörü, ICP sensörü, Manyetoelektrik hız sensörü, Girdap akımı sensörü |
Yazılım genel bakış:
Nesnelerin İnterneti ve büyük veri platformlarının hızlı gelişimi ile, mevcut yazılım sistemimizin fonksiyonel avantajlarını entegre ettik ve Windows.Net 3.5-5.0 platformunu, Microsoft Visual Studio 2019 paketini ve MySQL veritabanını benimsedik. Yazılım sistemi ile toplayıcı arasındaki iletişim, birleşik bir UDP mimarisi kullanır ve yazılım sistemi hem ağ hem de bağımsız sürümlerle tasarlanmıştır. Neredeyse bir yıllık çabanın ardından, Kurumsal Ekipman Akıllı İzleme ve Teşhis Sisteminin (bundan böyle EMD sistemi olarak anılacaktır) en son sürümünü piyasaya sürdük. Esnek istemci yazılımı işlemi ve kapsamlı analiz aracı avantajlarından yararlanarak, kullanıcılar verileri daha rahat izleyebilir ve anormalliklerin nedenlerini daha etkili bir şekilde analiz edebilir. Sistem yazılımı, çok kanallı ağ veri toplayıcıları, kablosuz izleme toplayıcıları ve çevrimdışı el analizörleri ile uyumludur. Çevrimiçi veri eğilimlerini analiz ederken, el analizörü, yerinde ekipmanın analizini daha kapsamlı hale getirmek için veri toplama işlemini tamamlayabilir, böylece birim eğilimlerini ve anormalliklerini kapsamlı bir şekilde analiz edebilir, anormalliklerin nedenlerini doğru bir şekilde belirleyebilir ve yerinde ekipmanı en üst düzeyde koruyabilir.
