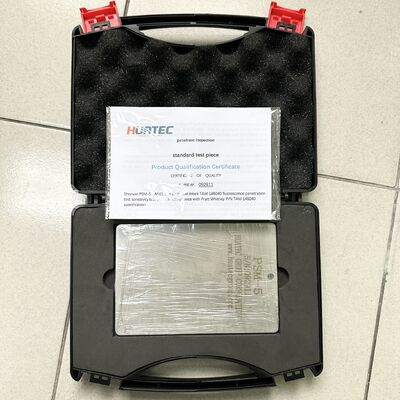

PSM-5 Penetrate Block Penetrant Sistemi İzleyici Paneli

PSM-5 Nüfuz Edici Blok Nüfuz Edici Sistem Monitör Paneli

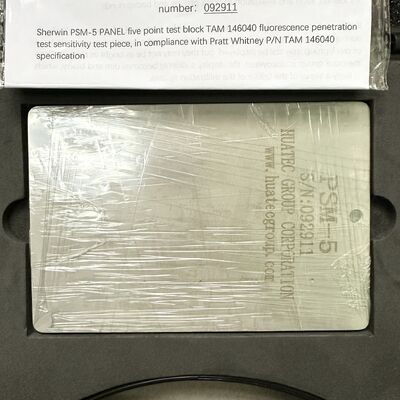

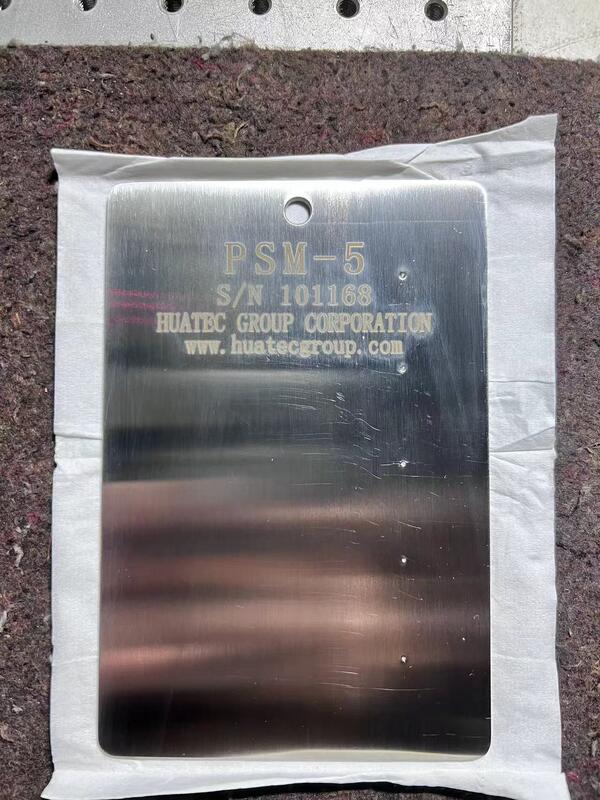

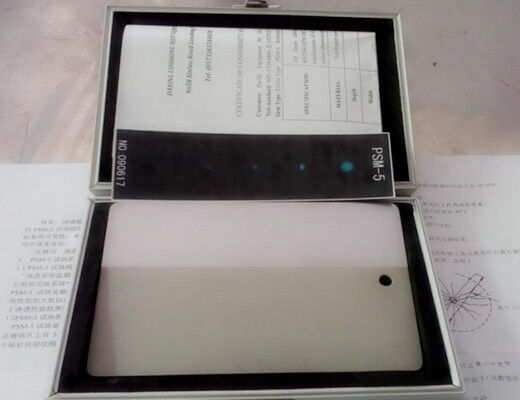

Nüfuz Edici Sistem Monitör Paneli, 0,090 inç kalınlığında ve 4 x 6 inç boyutlarında paslanmaz çelik bir panel. Panel kenarlarından birinin uzunluğu boyunca krom kaplı bir şerit uzanır. Krom kaplamanın içine büyüklük sırasına göre eşit aralıklarla beş çatlak merkezi yerleştirilmiştir; en büyüğü düşük hassasiyetli nüfuz edicilerle kolayca görülebilirken, en küçüğünün yüksek hassasiyetli malzemelerle bile gözlemlenmesi zordur. Krom kaplı bölümün yanında, nüfuz edici yıkama özelliklerini değerlendirmek için "orta pürüzlülükte" kumlanmış bir alan bulunur.

 PSM-5 Paneli iki versiyonda gelir. Her iki versiyon da spesifikasyonlara göre üretilmiştir: o Kumlanmış Tip - yüzeyi matlaştırmak için hafifçe kumlanmış bir krom şeride sahiptir. o Düz Tip - ikinci versiyonun krom kaplı şeridi kumlanmamıştır.

 PSM-5 Panel işleme, günlük sistem kontrolü için MIL-STD-6866 ve ASTM E-1417 gereksinimlerini karşılar.

UYGUNLUK VE KALİBRASYON SERTİFİKASI

Test standardı: MIL-STD-6866,ASME E1417P & WA TAM146040

Ürün Tipi:  Eishin Tipi PSM-5 Referans  Test  Blok      Seri No: 307142
