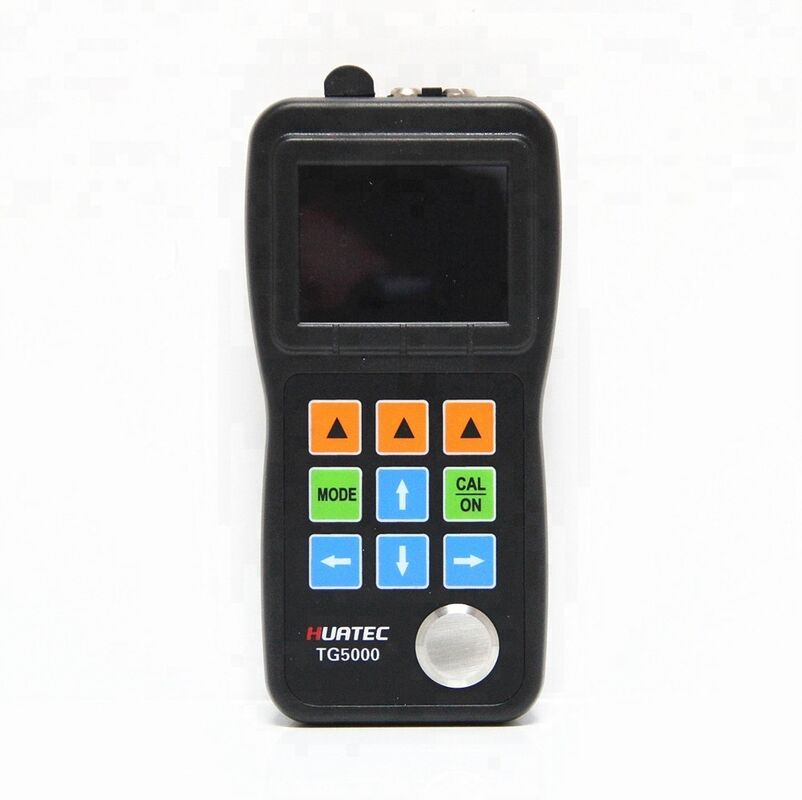

TG5000 A/B Tarama Echo-Echo Ultrasonik Kalınlık Ölçörü

Özellik

TG-5000

TG-5000D

TG-5000DL

Veri Kaydedici Seçeneği

Renkli Ekran

ü

ü

ü

Canlı A-Scan

ü

ü

ü

Zaman tabanlı B taraması

ü

ü

ü

Kazanç, boşaltma, kapı, menzil, gecikme, RF ve düzeltme modlarının kontrolü

ü

ü

ü

Echo-Echo Modu

(Boyalar ve kaplamalar yoluyla)

X

ü

ü

Veri Kaydedici

X

X

ü

ü

DataView Yazılımı

X

X

ü

ü

Enstrüman Özellikleri

Ekran Tipi

2.4" renkli OLED, 320X240piksel, kontrast10,000:1

Çalışma prensibi

Çifte elemanlı trans ile patlama yankısıDükler

Ölçme aralığı

0.50mm ila 508mm ((0.02" ila 20.00"), malzemeye bağlı olarak, prob  ve yüzey durumu

Ölçme Karar

Seçilebilir 0.01mm,0.1mm (selectab)- 0.001" - 0.01"

Birimler

Inç veya Milimetre

Düzeltme Modları

RF+, RF-, HALF+, HALF-, FULL

Ekran Kipi

Normal.En az / en fazla yakalama, DIFF/RR%, A taraması, B taraması

V-Yolu Düzeltmesi

Otomatik

Güncelleme Hızı

Seçilebilir 4Hz, 8Hz, 16Hz

MalzemeHız aralığı

500 ila 9999m/s (0.0197 ila 0.3937in/us)

Diller

İngilizce

Alarm Ayarları

Minimum ve Maksimum alarmlar. 0.25 mm'den 508 mm'ye kadar (0.010 "den 20.00" e kadar) Aralık. Alarm üzerinde dinamik dalga şekli renk değişimi

Güç Gereksinimleri

2 adet AA pil

Çalışma süresi

Yaklaşık 40 saat.

Enstrüman kapatma

Seçilebilir HER Zaman Açık veya Otomatik Kapalı 5, 10, 20 dakikalık hareketsizlikten sonra

Çalışma sıcaklığı

-10°C'den +50°C'ye (+10°F'den +120°F'ye)

Boyut

153mm X 76mm X 37mm ((H X W X D)

Ağırlık

280g, pil dahil

Veri Kaydedici Seçeneği Özellikleri

Kapasite

100,000 değer, 1000 dalga şekli, 400 dosya.

Dosya Yapısı

Şebeke dosyası

Satırlar X Sütunlar

21 X 12

İletişimLiman

USB 2.0 (Tam Hız) bağlantısı

Yazılım

DataView PC yazılımı

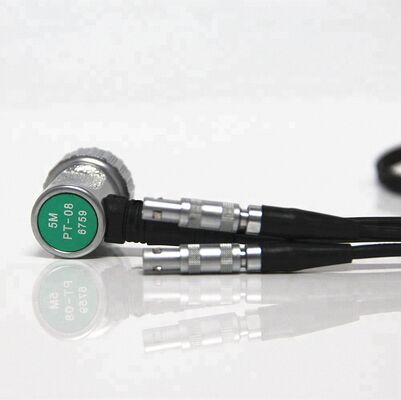

TG-5000 Serisi Sonda/Değiştiricisi Özellikleri

Model

PT08

TC510

PT12

ZT12

PT06

PT04

GT12

Türü

TG-5000
Standart

TG-5000D/DL Standartı

Standart

Çelikten

Küçük tüp

Parmak ucu.

Yüksek sıcaklık

Sıklık

5MHz

5MHz

5MHz

2MHz

7.5MHz

10MHz

5MHz

Bağlantı çapı

11 mm

13.5mm

13.5mm

17 mm

8 mm

6 mm

15 mm

ÖlçümAralık

0.8 ile
100.0mm

1.2 ile
200.0mm

1.0 ila 200.0mm

4.0'dan
508.0mm

0.8 ile
30.0mm

0.7'den 12.0mm'e kadar

4.0'dan
80.0mm

SıcaklıkAralık

- 10 ila 70°C

- 10'dan 10'a kadar.
70°C

- 10 ila 70°C

- 10 ila 70°C

- 10'dan 10'a kadar.
70°C

- 10 ila 70°C

- 20 ila 300°C
